原理图引脚编号与指定的PCB图元件库中的封装引脚编号不一致
2015年10月10日 16点10分
level 5
level 5
然后在绘制原理图的库中找到出错的元件，点击edit，进入后双击引脚，改一下number，使之与PCB的封装库中的引脚designator一致
2015年10月11日 04点10分
5
谢谢！太感谢各位咯！
2015年10月11日 14点10分
level 5
level 5

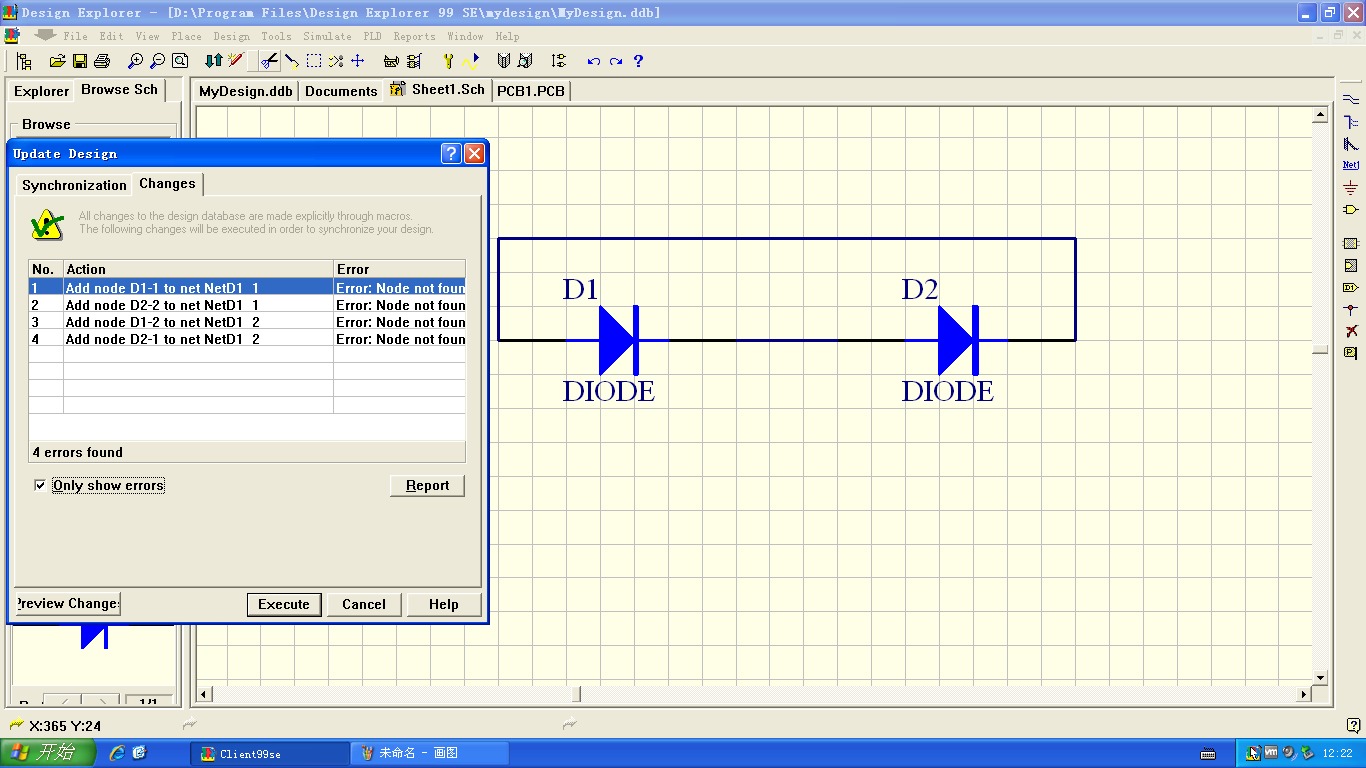

可以看到原理图元件库中引脚number与PCB元件库中的designator不一致，当该元件与其他元件相连接时，update到PCB时就会出错
好像不是引脚不一致啊！![[泪]](/static/emoticons/u6cea.png)
2015年10月11日 15点10分
@云水禅心685 图片中一个是1，一个是A
2015年10月11日 15点10分
@negative元素 都改成1或着是A?对吗？
2015年10月11日 15点10分
