求大神指教这个实体图形怎么画
mastercam吧
全部回复
仅看楼主
level 1
在乱点 楼主
2015年09月20日 13点09分 1
level 1
在乱点 楼主
看着挺简单 但是多个曲面链接我就不会了 求大神指点一下
2015年09月20日 13点09分 2
level 1
在乱点 楼主
难道这里的大神也不会吗
2015年09月20日 23点09分 3
level 6
xh17090149463
用proe画
2015年09月21日 00点09分 4
level 12
提拉米苏zmo
吧里大神都告诉方法了，为何还有那么多人发这个贴，自己去琢磨吧[汗]
2015年09月21日 01点09分 5
在乱点
是一样的图吗 好几个曲面链接啊
2015年09月21日 01点09分
level 1
在乱点 楼主
我画出来的 曲面链接不平滑 希望能帮我解决一下 自己研究好长时间了书上也没有解释怎么画
2015年09月21日 01点09分 6
level 6
xh17090149463
2015年09月21日 01点09分 7
在乱点
模具内部底面不是平的 也是曲面
2015年09月21日 02点09分
xh17090149463
回复
���ҵ�
:是不是平面的，你看一下下图。
2015年09月21日 02点09分
oecce
@xh17090149463 你这个图是错的。
2015年09月21日 11点09分
level 6
xh17090149463
2015年09月21日 02点09分 8
在乱点
R20 R22.5 是个半球面 你画画看能和后面的曲面链接平滑不
2015年09月21日 02点09分
在乱点
问题侧视图R22.5和R20是个球面
2015年09月21日 02点09分
level 1
在乱点 楼主
这个图怎么画啊求大神指点一下
2015年09月21日 07点09分 9
level 12
流浪的凡心BOY
用边界混合，截断方向要多画几条线，用对称的时候，要曲面垂直于一个平面，然后对称，曲面合并，实体化
2015年09月21日 09点09分 10
level 1
鸳鸯妹妹妹
大神们求求你们指点一下，真心感谢你们
2015年09月21日 13点09分 11
level 9
周ლ笑疯

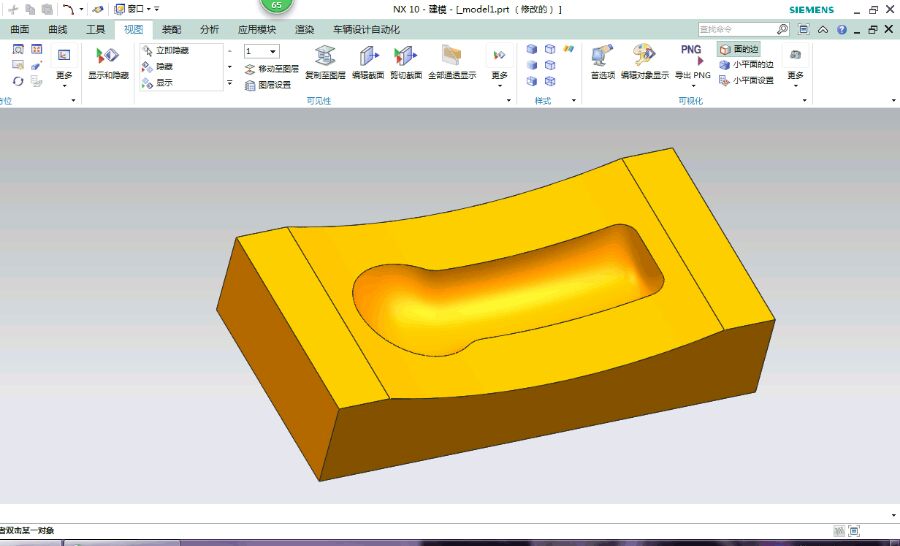

2015年09月21日 14点09分 12
在乱点
怎么画的啊[花心]
2015年09月21日 14点09分
在乱点
你用的事UG吧？
2015年09月21日 14点09分
在乱点
求你说的详细一点 我这个地方弄不明白 大神指教我一下吧
2015年09月24日 13点09分
level 1
在乱点 楼主
楼上的兄弟你是怎么画的啊 这个真心不会啊
2015年09月21日 14点09分 13
周ლ笑疯
网格 修剪就OK了
2015年09月21日 23点09分
level 11
oecce
画一个这样的线框然后扫掠出曲面，用这个曲面去修剪实体。
2015年09月22日 07点09分 14
level 7
18267926889
原角过度一下就行
2015年09月22日 08点09分 15
level 7
18267926889
在侧视图上画R200的圆弧 除料就ok了
2015年09月22日 08点09分 16
level 2
璐村惂鐢ㄦ埛_Q5tGE1D馃惥
X8直接画实体
2015年09月23日 07点09分 17
oecce
中间的腔体没有直身位
2015年09月24日 13点09分
在乱点
能不能详细的说一下是怎么画的 我这个地方真事弄不明白 圆弧深度是怎么算出来的 是用圆弧深公式吗 请你指教我一下 谢谢
2015年09月24日 13点09分
在乱点
我想问一下你画这个图 是用什么方法画出来的啊 有没有用到旋转切割实体和扫描切割实体啊
2015年09月25日 15点09分
level 1
在乱点 楼主
我想请教一下圆弧深度是怎么计算的啊
2015年09月24日 13点09分 18
oecce
R20的圆心到R22.5的顶部尺寸是隐含的已知条件。和R6倒角那头的距离相等。
2015年09月24日 13点09分
在乱点
@oecce 是相等的啊？ 感觉尺寸给的有些问题
2015年09月24日 13点09分
level 9
CAM过客2013

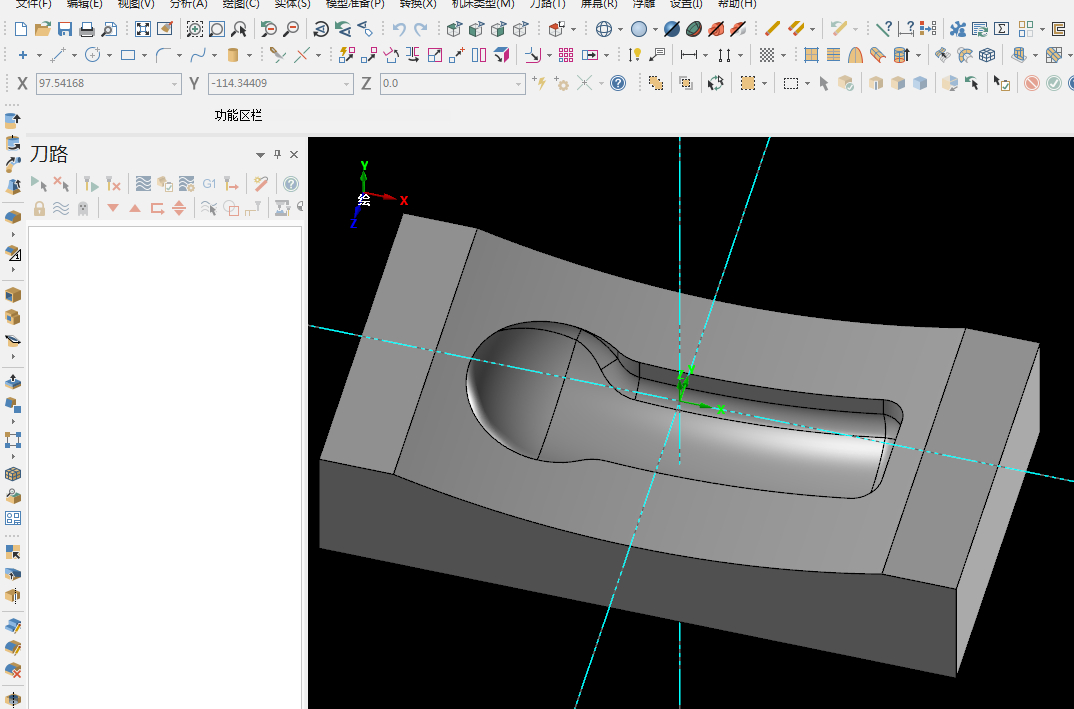

不知道是不是这样的？
2015年09月25日 03点09分 19
level 9
CAM过客2013
尾部底下R6处没看懂它的意图。
2015年09月25日 03点09分 20
在乱点
我想之道R6那头的深度你是怎么算出来的
2015年09月25日 14点09分
a200nike1

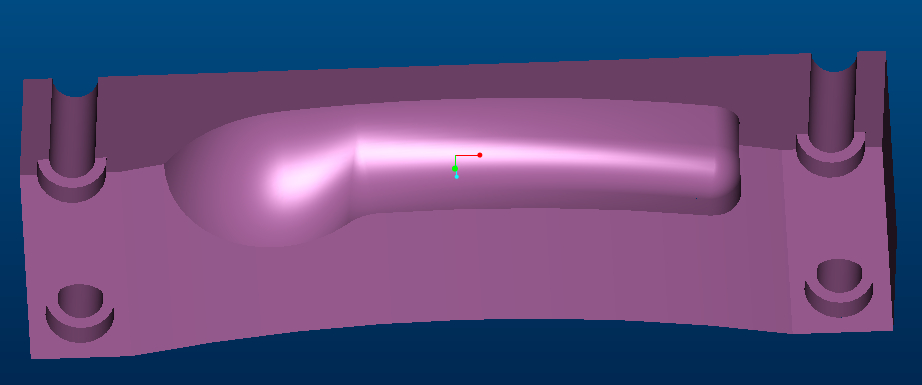

你好，这是用ug画的
2015年09月25日 15点09分
在乱点
我想问一下你画这个图 是用什么方法画出来的啊 有没有用到旋转切割实体和扫描切割实体啊
2015年09月25日 15点09分
CAM过客2013
@在乱点 没算啊,R200跟分型面同心圆,与单边45+80相交嘛.我是指R6两侧边与底下两端是怎么镶接的.我是以自己的理解去接顺的,可以会与图纸有出入.
2015年09月25日 23点09分
