数模转换部分电路，把USB 电源用lm1117-3.3转成3.3v电源，另外两路5v和双12v用变压器独立供电，不知道能不能行。
2015年09月20日 23点09分
8
level 10
level 10
level 10
以为搞了几套呢，好卖套给我
2015年09月22日 11点09分
11
调试好了，给你共享电路图。话说我还真买了两片pcm2702。
2015年09月22日 13点09分
回复 irector_zuo :也好
2015年09月22日 16点09分
level 9
level 9
irector_zuo
楼主
补图：
1、数模转换模块

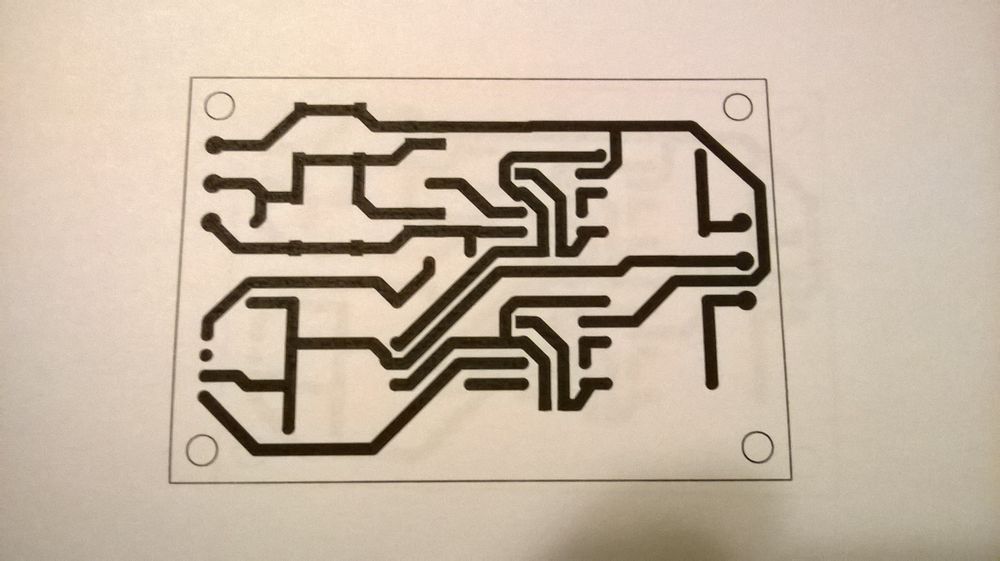

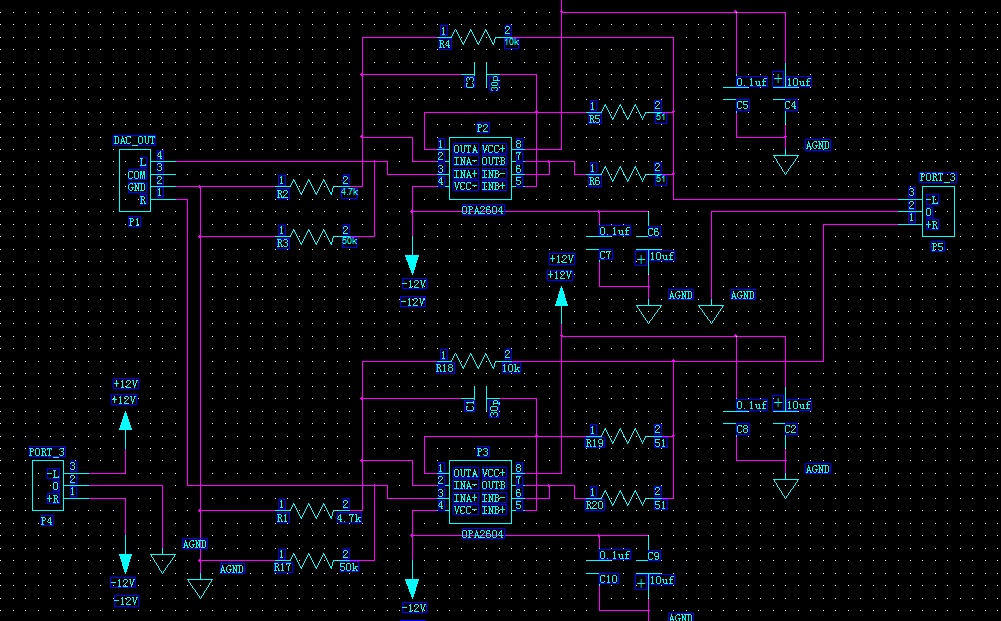

2、音频放大模块

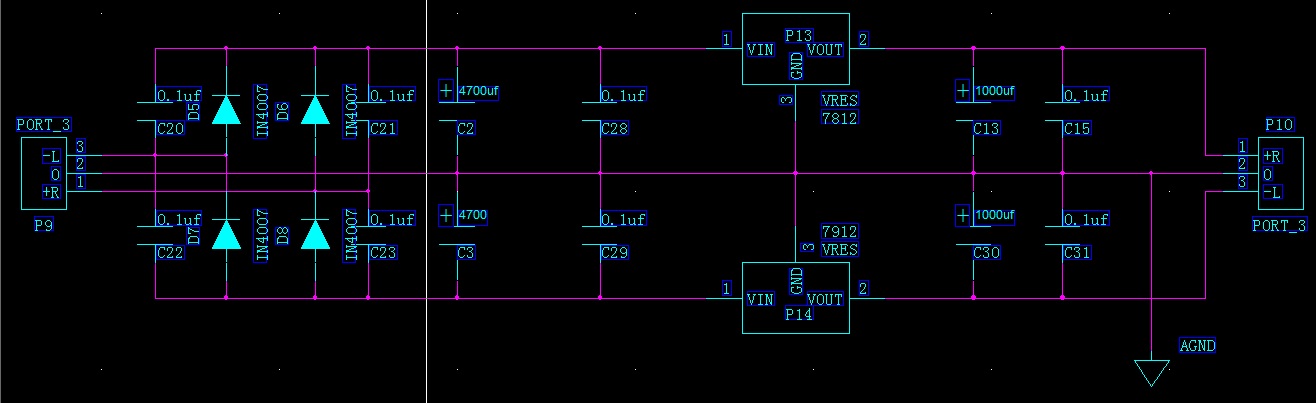

3、双12V电源模块

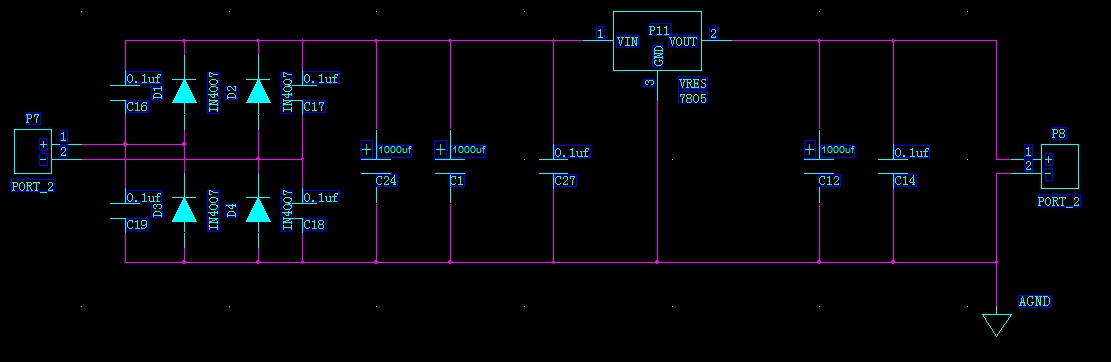

4、单5V电源模块

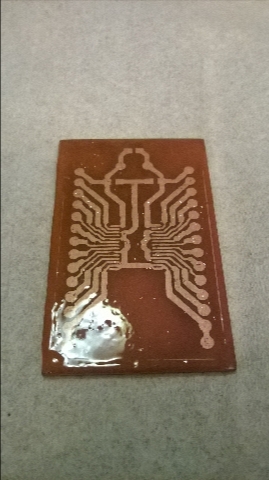

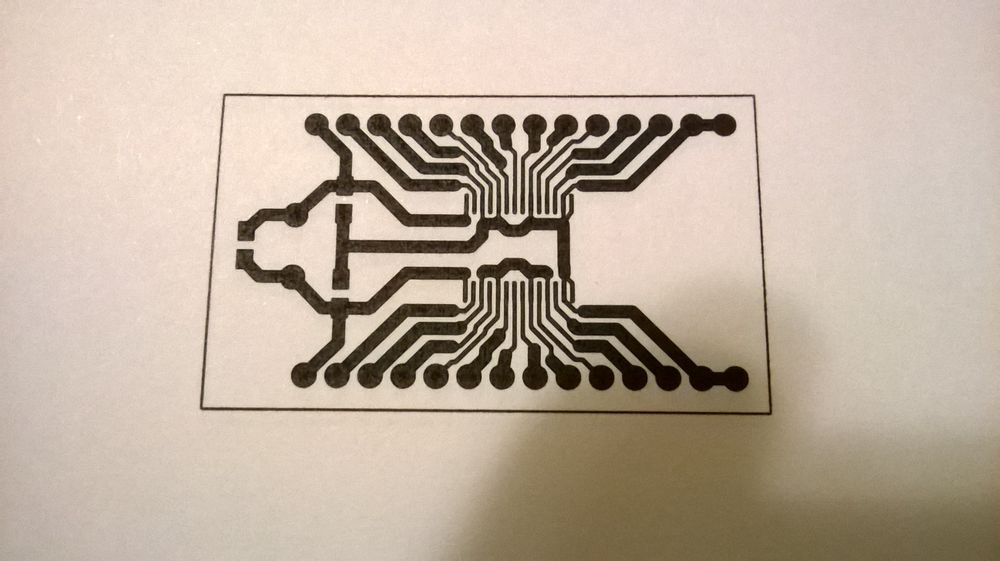

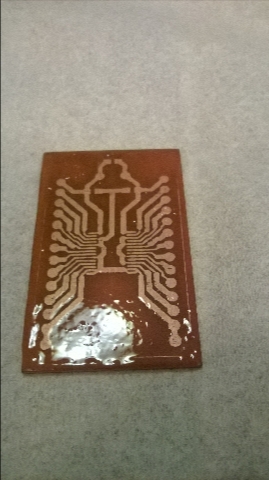

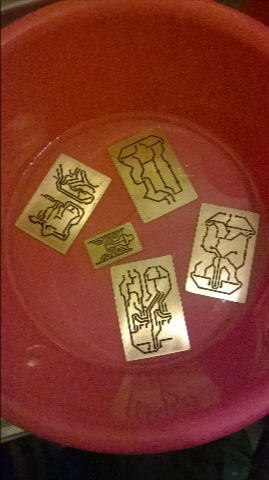

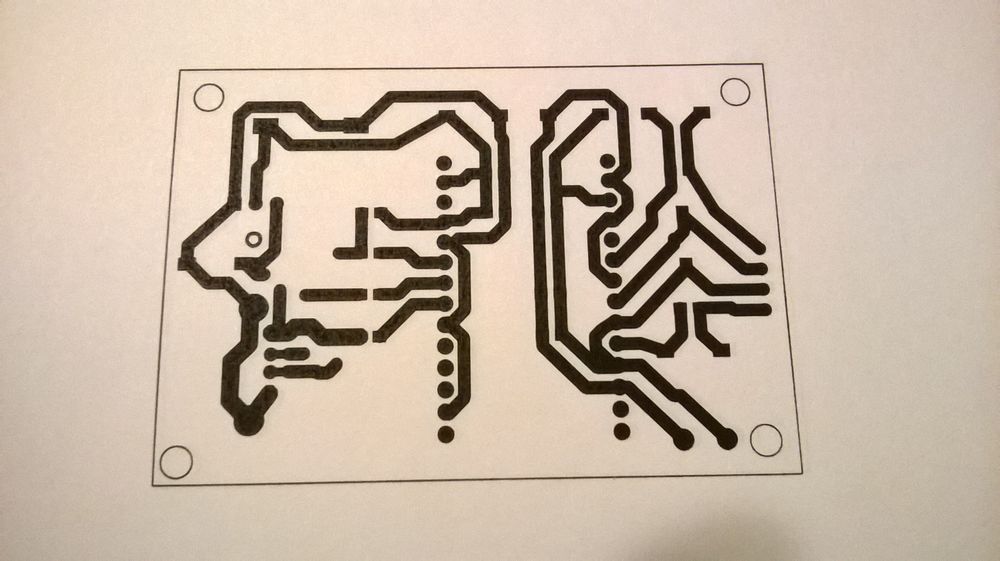

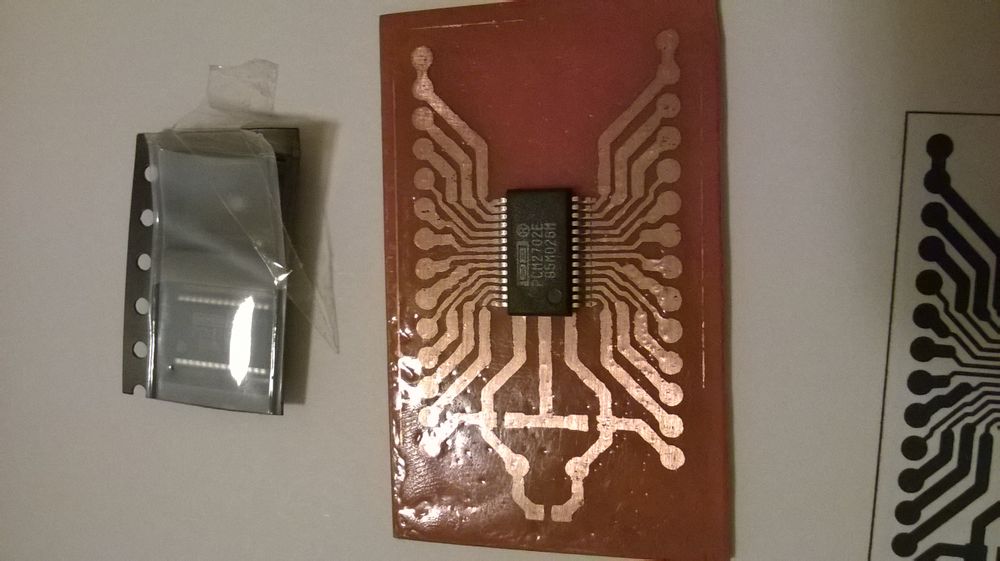

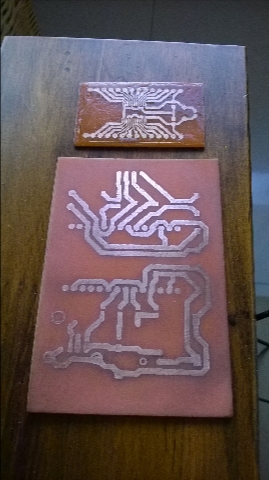

5、PCM2702转换板，避免重复焊接芯片脚

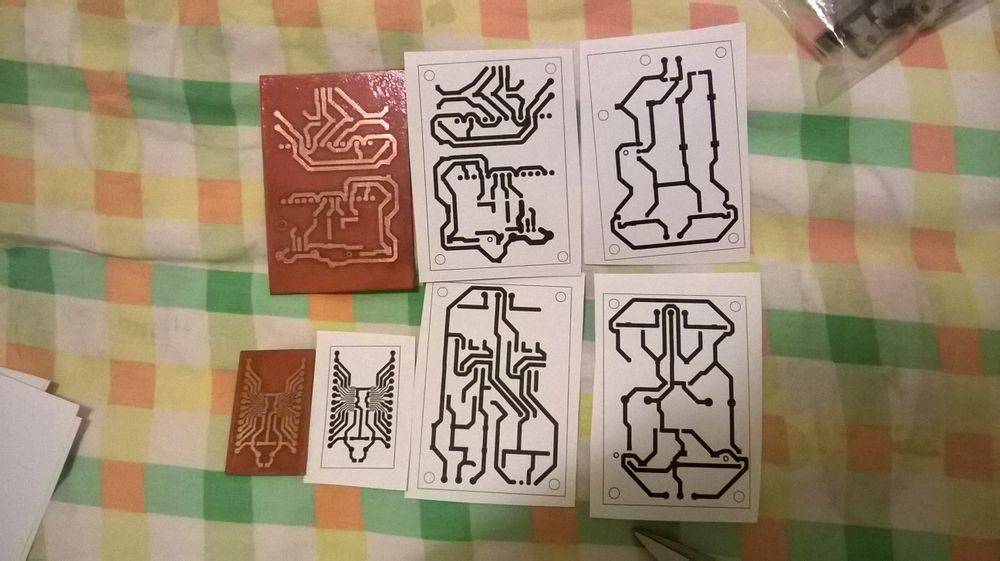

6、实物
2015年09月22日 14点09分
13

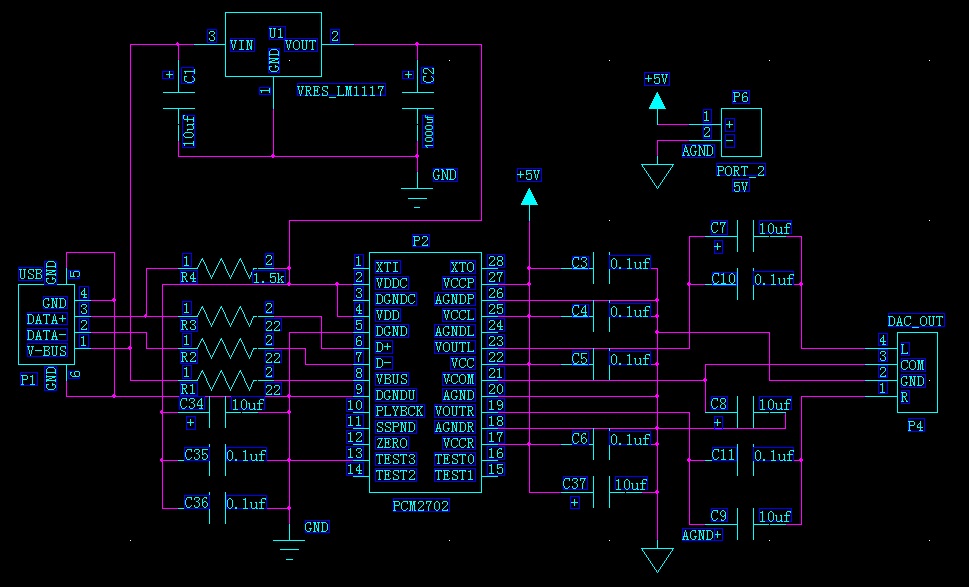

1、数模转换模块
2、音频放大模块3、双12V电源模块4、单5V电源模块5、PCM2702转换板，避免重复焊接芯片脚6、实物
level 9
irector_zuo
楼主

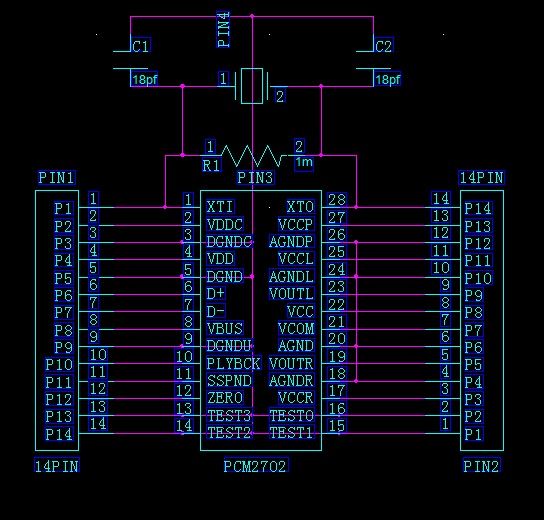

1、为了遵循高频电路尽量短的原则，把晶振部分也放在了转换板上，同时为了简化电路，把数字地和模拟地先连接在了一起。
2、数模转换模块，3.3v供电从usb取电，目前看，还存在一个问题少串一个电感线圈隔离高频干扰信号回路，打算在调试中进行测试检验。5v供电从独立的变压器取电。因为部分放大电路是接数字地，也有少部分放大电路接公模Vcom，所以输出端包括 R、L、COM、GND，提高放大电路的变化灵活性。
3、放大电路采用两片2604运放。参考datasheet中的：
4、双12V电源模块
5、单5V电源模块
2015年09月22日 14点09分
14
2、数模转换模块，3.3v供电从usb取电，目前看，还存在一个问题少串一个电感线圈隔离高频干扰信号回路，打算在调试中进行测试检验。5v供电从独立的变压器取电。因为部分放大电路是接数字地，也有少部分放大电路接公模Vcom，所以输出端包括 R、L、COM、GND，提高放大电路的变化灵活性。3、放大电路采用两片2604运放。参考datasheet中的：4、双12V电源模块5、单5V电源模块
