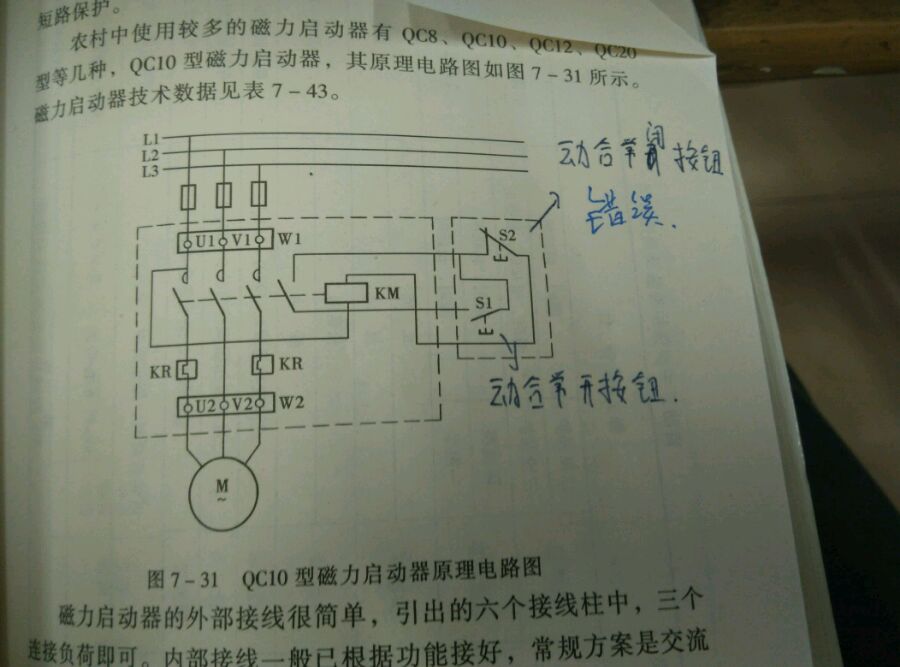

看不懂这个电路图
主要是继电器(KM)右边这一块就蒙逼了[泪][泪]
有没有哪位大神帮我解释一下电流的运转情况
KM那个标识属于接触器还是中间继电器呢？
2015年09月16日 09点09分 1
level 12
狂人旷 楼主
快来人那[泪][泪][泪][泪]
2015年09月16日 09点09分 2
level 14
青岛风筝赵
2015年09月16日 09点09分 3
level 13
鲍勃李-斯威格
你倒是上个图啊[汗]
2015年09月16日 10点09分 4
狂人旷
额，失误，应该是没上去，我现在上
2015年09月16日 11点09分
狂人旷
图在楼下，能帮忙解释一下工作原理吗？？
2015年09月16日 12点09分
鲍勃李-斯威格
回复
���˿�
:我觉得就是一个接触器自锁一样的电路…但是你书上的磁力启动器这个东西我也是第一次听说这个东西！而且书上的控制线路那图我怎么看也不对啊！
2015年09月16日 13点09分
狂人旷
回复
Ӵι������
:我看了一晚上了，做梦都在想这个图 我想转行做这个 我现在觉得书上图是错的
2015年09月17日 00点09分
level 12
狂人旷 楼主
2015年09月16日 11点09分 5
level 12
狂人旷 楼主
2015年09月16日 11点09分 6
level 1
天涯一包子
这就是个自锁线路 km是接触器的线圈
2015年09月16日 11点09分 7
狂人旷
意思是右边是个自锁吗？那个常闭和常开的
2015年09月16日 11点09分
狂人旷
另外感谢解答
2015年09月16日 11点09分
level 15
dexinpure
此图二次控制回路少引一根电源线，少一个热继常闭触点。
2015年09月17日 01点09分 8
level 8
琪琪怕
看完我就凌乱了！你这书啥年代的？
2015年09月17日 05点09分 9
狂人旷
图是错的对不对？
2015年09月17日 06点09分
level 8
琪琪怕
km线圈没回路啊！建议你搞个现代的书老书只是当时的表示方法和技术和现代的多少有点差异！
2015年09月17日 06点09分 10
狂人旷
嗯嗯 谢过了
2015年09月17日 08点09分
