手机刷机，电脑升级bios，我也算老手了，不过，常在河边站哪有不湿鞋，前几天终于中招了，微星主板更新BIOS后黑屏，强行断电后，电脑彻底悲剧了，bios文件彻底损坏，只能刷bios了
在主板上找bios芯片时才发现找不到熟悉的8脚bios芯片，原来bios已经贴片化了，对于个人来说，拆焊BIOS绝不是件轻松的事，不过幸好，微星主板bios芯片旁边还有一排叫jspi1的接口，据说直连BIOS芯片针脚，
其实并非如此，针脚数就对不上，bios是8脚，jspi1是9脚
2015年09月11日 12点09分 1
level 14
一颗硕大的蛋蛋
移动4G抢二楼
2015年09月11日 12点09分 2
level 12
choutian 楼主
好了，关键问题来了，bios的8脚和jspi1的9脚到底如何对应
更悲剧的是，买来的bios编程器的jspi1接口居然是7针，这彻底的没法对应啊
只要想想，针脚数对不上，必定有针脚是空置的或没有必要接的
先公布答案，其实有用的针脚只有6根
2015年09月11日 12点09分 3
level 12
choutian 楼主
先上一张马云家奸商那里偷来的图，可以发现其实只有8根线
2015年09月11日 12点09分 4
choutian
8号脚是空置的，可以不接（其实是接地，7号和8号其实都是接地）
2015年09月11日 12点09分
柳漂羽🍀
@choutian 好图帮顶
2016年06月09日 07点06分
你在即喜
杜邦线。
2017年01月19日 02点01分
level 9
六合江山_
越修越坏风险提示，艾特轩辕思天吧。
2015年09月11日 12点09分 5
choutian
我是成功以后才来分享经验的，不是直播贴
2015年09月11日 12点09分
六合江山_
@choutian 也许有加精意义。本吧有没有故障排查贴？
2015年09月11日 12点09分
☞农企日常☜
不行拆下来上编程器，有毛的技术含量[滑稽]25xxflash经常搞，玩路由家常便饭
2015年09月11日 13点09分
六合江山_
回复
��������
:软路由有什么好的玩法吗，我有一台DlinkAC750猫和无线路由一体。有两个USB口，但是一直不知道有什么用，能挂移动硬盘变NAS吗？
2015年09月11日 14点09分
level 12
choutian 楼主
奸商的厉害之处就在于明明只有6根线是有用的，偏偏上了8根线，除非买奸商的线和转接板，否则玩家自己肯定看不出来这8个针脚的秘密
2015年09月11日 12点09分 6
choutian
回复
˭һ������
:不是的，我之前百度过，有网友用万用表只测出了4个针脚，另外4个据说无法识别，不过我没试过啊，我只是百度的。
2015年09月12日 02点09分
半似日兮半似月
@choutian 楼主。我是11针的接口，今天刷坏了，用万用表量过了，8个脚都有对应的，不过有两个脚每一个脚都是对应两个针的。我也买的这家的，还没到货。我的7脚(hold)对应最后一个11号针口，卖家的线上没有对应的，看了你的帖子知道那个没用。希望和我一样的新手都能学习。
2017年05月12日 15点05分
日暮▫苍山远
@半似日兮半似月 你的现在刷好没
2017年08月05日 06点08分
日暮▫苍山远
@半似日兮半似月 我现在也是这情况，刷坏不开机，也是11针的jspi1
2017年08月05日 06点08分
level 12
choutian 楼主
再来一张奸商那找来的图，
2015年09月11日 12点09分 7
choutian
可以清楚的看到1和2脚都是3.3V，7和8脚都是接地，实际上2，8，9号脚都是不用接的，这样就是剩下的真正有用的6个针脚，和BIOS编程器上对应的针脚连起来就可以了
2015年09月11日 12点09分
choutian
js的电路板上居然还有错别字，6号脚其实是CLK，而不是SLK
2015年09月11日 13点09分
小爱大福
@choutian CLK应该是Client clock,SLK是Server clock,SLK相对于烧写器是对的，CLK相对于flash也是对的，都没毛病
2017年01月19日 02点01分
sempron3400
@小爱大福 学习了[惊讶]
2017年02月24日 06点02分
level 14
ZHIZAI100
的确只有6根有用，而且用2.54的杜邦线也可以勉强能用，不过有些麻烦。
2015年09月11日 12点09分 8
choutian
我买了2.54转2.0mm的杜邦线，倒是没这问题
2015年09月11日 12点09分
始末之福音
@choutian 你好，我找的2.54转2.0的杜邦线只有2p转1p的，请问跟你的一样吗
2020年09月04日 02点09分
level 13
HLJasus
快更新啊
2015年09月11日 12点09分 9
level 12
choutian 楼主
可以清楚的看到1和2脚都是3.3V，7和8脚都是接地，实际上2，8，9号脚都是不用接的，这样就是剩下的真正有用的6个针脚，和BIOS编程器上对应的针脚连起来就可以了
2015年09月11日 12点09分 10
level 10
linsandy554
把BIOS拔下来用CH341A刷不就行
2015年09月11日 12点09分 11
choutian
贴片型bios，拔不下来的，就算吹下来，之后焊回去也很麻烦
2015年09月11日 12点09分
imambiligt
对啊拆那个也不难，上编程器啊[呼~]
2015年09月11日 12点09分
imambiligt
@choutian 贴钱啊。。。我还以为是六角焊上去的[啊]
2015年09月11日 12点09分
imambiligt
@choutian 贴片哦
2015年09月11日 12点09分
level 13
夏天不可语冰😄
第一次用微星板子，开关都不知道怎么接
来自 爱贴吧HD for Windows Phone
2015年09月11日 12点09分 12
level 12
choutian 楼主
这个算是良心商人的图片，可以看到7针的jspi1接口，背面还有针脚定义
2015年09月11日 12点09分 13
装你妹88
求链接，
2015年09月12日 02点09分
谷歌的小M
MOSI MOIS分别对应DI DO哪个呢？需要2.54转2.0的杜邦线吗，我好想买的2。54le
2019年04月09日 07点04分
吧务
level 15
妄总
真麻烦，技嘉有dual bios，华硕华擎都直插
2015年09月11日 12点09分 14
choutian
@chinavigate 微星的jspi1引脚其实如果能搞懂的话，刷bios也是很方便的，不过有双BIOS的主板显然更方便
2015年09月11日 13点09分
玩蛇的瓜皮
@choutian 双biso那个一点用户体验都没，主biso坏了一般人根本就不知道怎么从副biso恢复。说明书上都没写。 百度找了半天资料才知道。
2016年12月20日 06点12分
邪魔血神
bios用JSPi1刷机失败，不能擦除，芯片不为空[吐]
2020年03月23日 07点03分
251643711
@邪魔血神 重新插下线，接触不好就会这样，线擦除所有，在擦空，可以了就没问题了
2020年06月13日 03点06分
level 12
choutian 楼主
手打一个针脚定义图
1 2 3.3v 3.3v
3 4 MSID0 MSID1
5 6 CS CLK
7 8 GND GND
9 10 这2个都不用接
接好6条线以后就是刷BIOS了，这个也是有注意点的
2015年09月11日 13点09分 16
choutian
@zrq双子 12针的貌似新版的微星主板专业的，我手头上没用，也不知道具体的针脚定义
2018年05月26日 09点05分
ZHIZAI100
关键是要接上电源吧
2015年09月11日 13点09分
choutian
@ZHIZAI100 下面会讲
2015年09月11日 13点09分
choutian
2，8，9，10都不接，只接6跟线就行了
2015年09月11日 13点09分
level 15
夜空下🌟🌟🌟
我微星b75也刷废了，自己琢磨懂了，今天刚买的编程器
2015年09月11日 13点09分 17
choutian
你看下楼上16楼的针脚定义，看懂这个，刷BIOS简直so easy
2015年09月11日 13点09分
level 12
choutian 楼主
刷写bios需要5V电压，但是jspi1接口只有3.3V，因为电压不足，编程器写入数据绝对是会失败的。
所以主板必须接电源，让电源的3.3V和5V常电接入bios芯片，为刷写数据提供电力
但是这个过程中请不用开机，开机之后bios数据貌似是锁定的，也是无法写入的
2015年09月11日 13点09分 18
zhangLfish
如果开机之后BIOS数据锁定的话那那些更新BIOS的软件怎么用？[滑稽]
2015年09月11日 15点09分
蛇发男妖美杜莎
@zhangLfish 就你话多
2016年08月12日 04点08分
hsd16888
主板只接电源不开机只有5V，没有3.3V。所以3.3V的针还是要接上的。5V的可以不接。
2018年06月04日 08点06分
hsd16888
b75-ie35，不接3.3v插针，刷新总是不成功，接上后，主板通电，开机一次，关机后就能刷新成功。
2018年06月04日 11点06分
level 12
choutian 楼主
接下去就没什么难度了，不用再做说明了
2015年09月11日 13点09分 19
angel521ac1
在吗 我通电就不读主板信息 不通电就读
2017年05月23日 07点05分
level 12
choutian 楼主

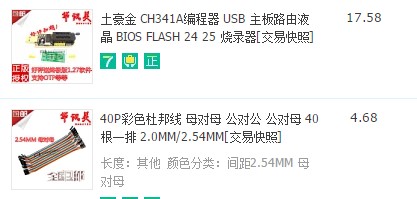

最后上成本
bios编程器17.5
2.54转2.0杜邦线4.5
总成本22元，包邮，以后再也不怕bios刷失败了
2015年09月11日 13点09分 20
choutian
回复
˭һ������
:感觉还挺好用的，价格也便宜
2015年09月12日 02点09分
huxiaogang2006
回复 choutian ：请问下Z170a的板子也能这么刷不？
2016年08月24日 07点08分
隼XXX
请问看图片杜邦线是2.54MM母对母的，文字说明是2.54转2.0的，到底该选哪个呢？主板是微星H61M-E33(B3)
2016年12月20日 06点12分
choutian
@隼XXX 买2.54转2.0的，图上这个不用管
2016年12月20日 06点12分
