谨以此贴 纪念抗战时期的中国炮兵。我中华民族的抗日卫国圣战万岁!
2015年09月10日 14点09分 1
level 7
平海魂 楼主
第一部分是防空炮兵篇,防空炮兵是较新式的军种,主要是在30年代抗日备战时期建立起来的。

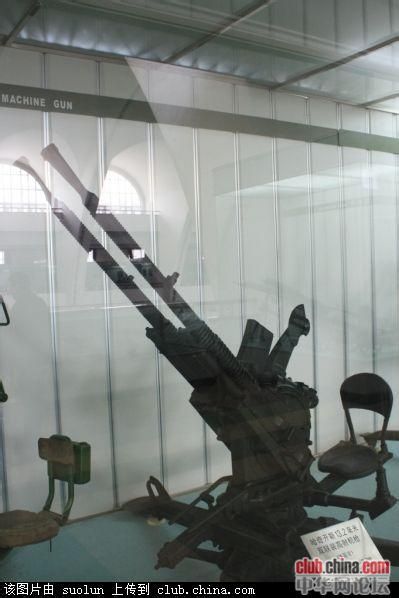

作为火炮,最小的口径应从20mm算起,下面这款法制哈奇开斯大口径防空机关枪虽然有高炮的样式,但从口径上13.2mm仍算是枪,故不算在火炮集合里。
国军防空炮里最小口径的炮也是火炮中最小的口径既20mm防空机关炮。
2015年09月10日 14点09分 2
楼主,书名有吗
2020年07月28日 07点07分
level 7
平海魂 楼主
厄利孔机关炮中国共进口了两种型号,主要有NL cal.60和MS cal.70两种。前者是早期型,后者为改进型。国内的几门实物应该是改进型。

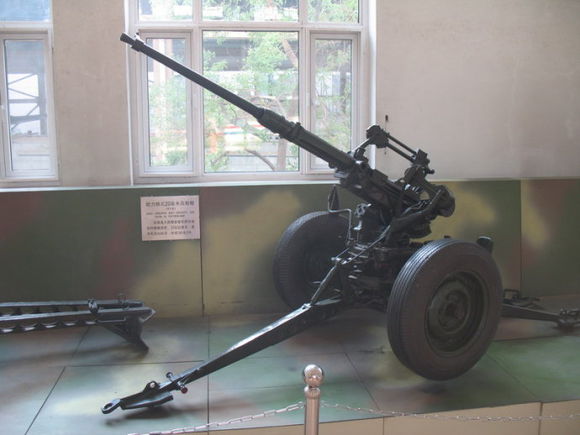

南理工收藏的一门厄利孔20mm机关炮(炮轮不同)
南理工收藏的一门厄利孔20mm机关炮(炮轮不同)
2015年09月10日 15点09分 4
第二张图是军博收藏的
2015年09月28日 00点09分
@tw_patton 是的 打错了 谢谢纠正
2015年09月28日 14点09分
level 7
平海魂 楼主
2.瑞士 苏罗通S5—106 20mm机关炮
中德合作后购入的第一款防空机关炮,为德国设计瑞士制造的武器。该炮除了装备专门的防空部队外,还编入了一些德式整编师作为该师小炮连的装备。故经常能看到德式师士兵操作该炮的照片。

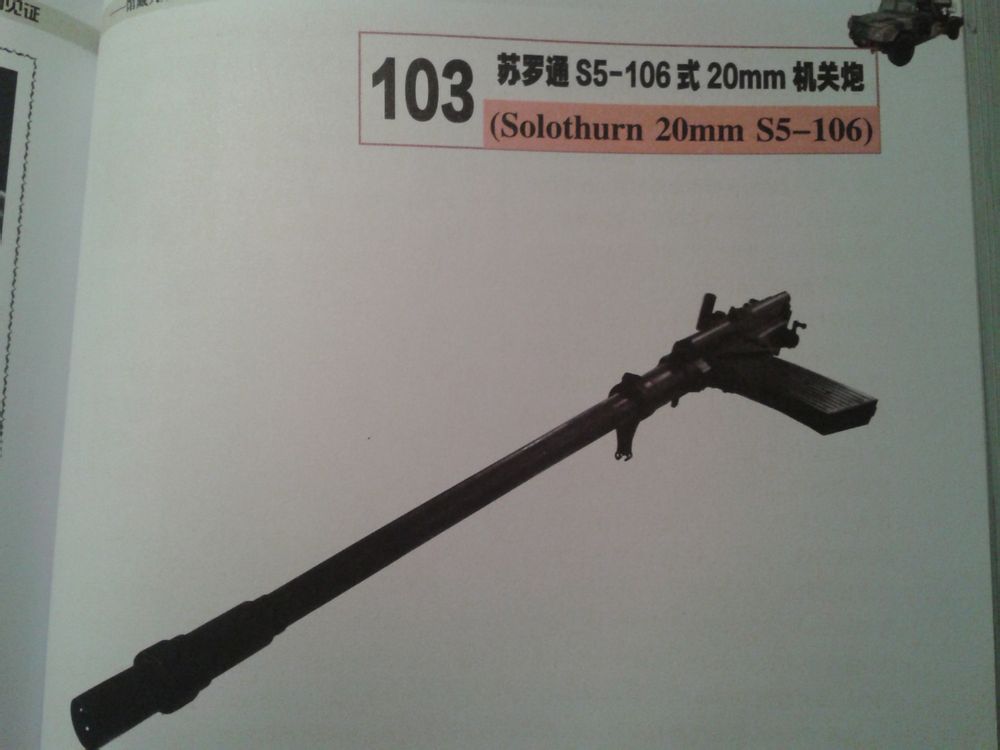

南理工收藏的一门苏罗通机炮。该炮炮架腐蚀严重,故没有展出。
2015年09月10日 16点09分 5
level 7
平海魂 楼主
2015年09月10日 16点09分 6
@bmcsky19780815 这张图中间有两门苏罗通机关炮
2015年11月17日 11点11分
level 7
平海魂 楼主

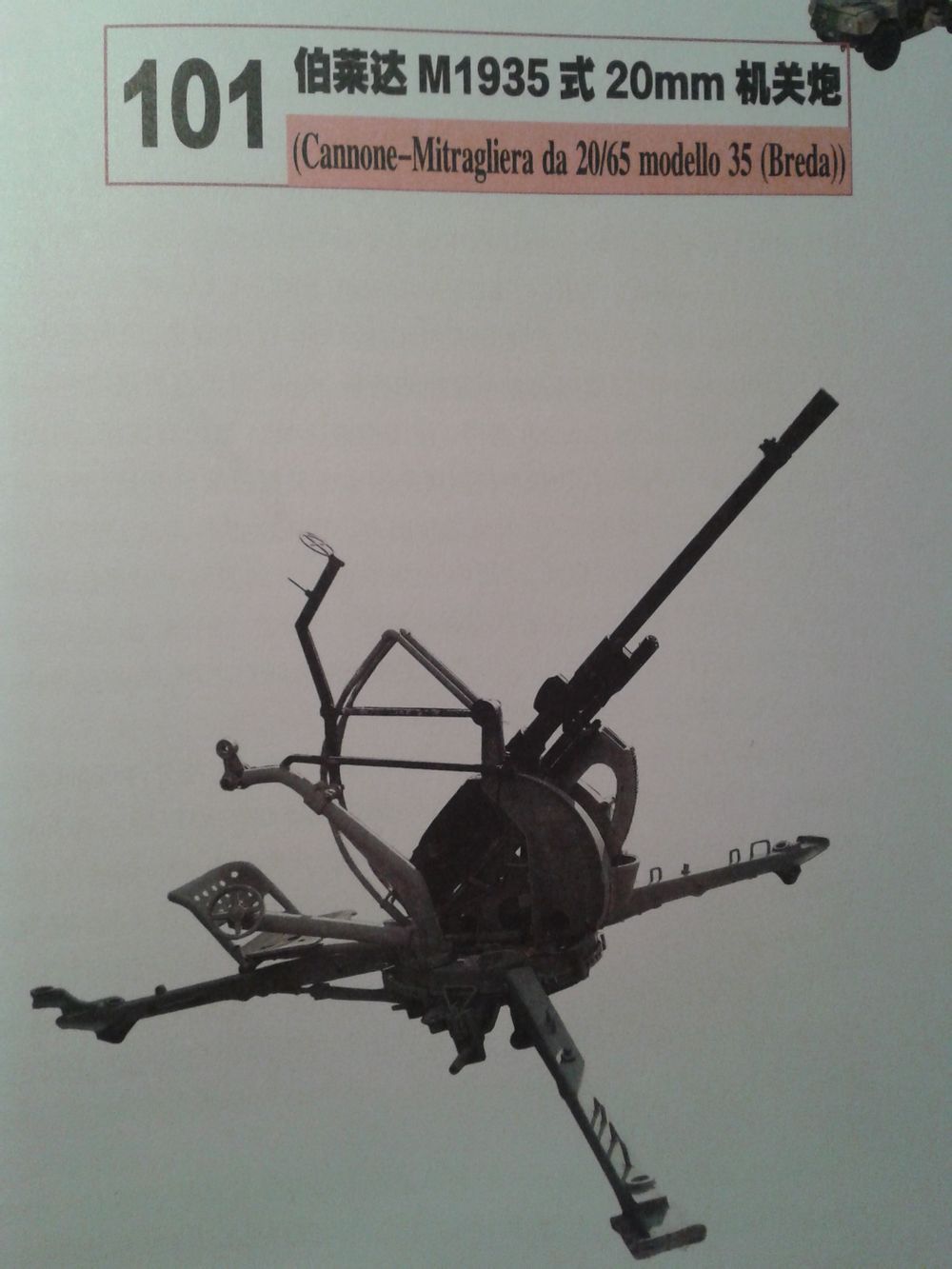

军博收藏的一门布雷达机关炮 缺乏瞄准机构
南理工收藏的一门布雷达机关炮
2015年09月10日 17点09分 8
level 7
平海魂 楼主
军博收藏的一门麦德森机关炮
南理工收藏的一门麦德森机关炮
2015年09月10日 17点09分 10
level 7
平海魂 楼主

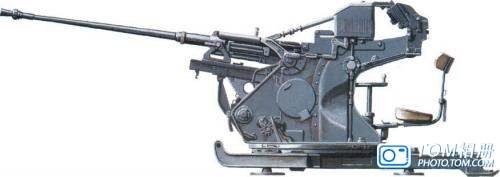

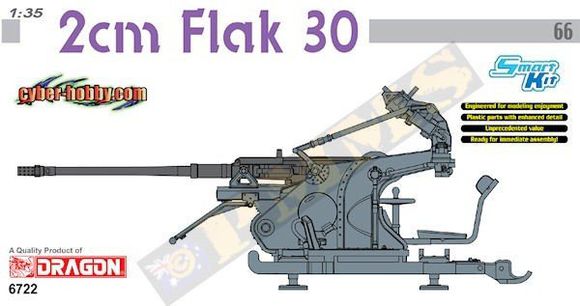

5.德制 莱茵金属 Flak30 20mm高射机关炮
该型高炮在中国装备的情况目前缺乏文字资料,不过有外国文献提出国军曾装备过此炮。另外有我军和日军缴获后的照片证明以及后来日军还根据缴获仿制了此炮等证据,另外军博还有一门此炮实物展出这些足以证明抗战时我军的确装备过此炮。至抗美援朝时期还可以看到志愿军使用此炮的照片。

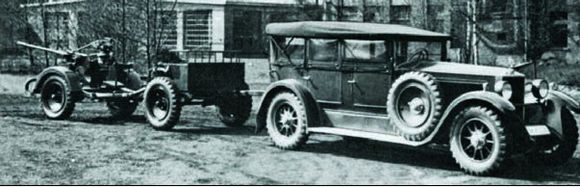

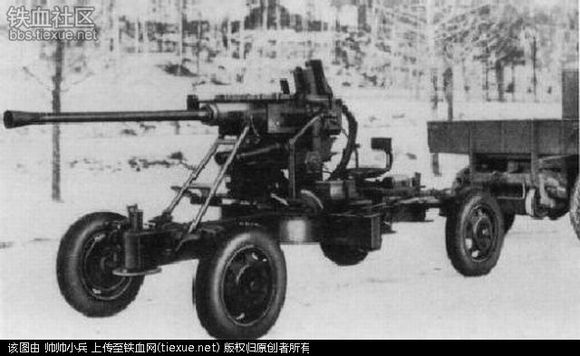

下图据说是国军装备的Flak30机关炮照片,采用机械化牵引。中间的是弹药车。而德军后来则直接用半履带牵引车装载该炮成为一种自行高炮。

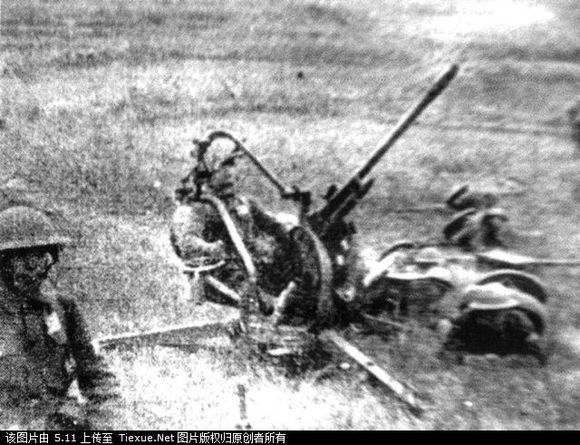

在南京被日军缴获的Flak30机关炮。可惜在南京保卫战中的重武器最终都
不方便撤出。。。
日军缴获后还加以仿制,不过将弹匣从侧面改到了上方。
该炮在中国一直到朝鲜战争时期还被中国军队使用。
2015年09月11日 00点09分 11
@青元道祖 是啊 难免的 哪个国家都有这种情况
2015年10月20日 16点10分
德国造质量就是好到朝站还在用
2020年03月12日 10点03分
是的😁
2020年04月02日 06点04分
level 7
平海魂 楼主
由于时间关系,该贴更新会比较缓慢。但介绍的火炮总数会多达一百多种,请吧友们耐心等待,在发完之前尽量少发水贴,谢谢合作!每晚会持续更新~[吐舌]
2015年09月11日 00点09分 13
level 11
真的想不通 国军为什么不把高射炮装在改装的装甲卡车上 加强前装甲 直接和小日本的薄皮坦克干
2015年09月11日 05点09分 14

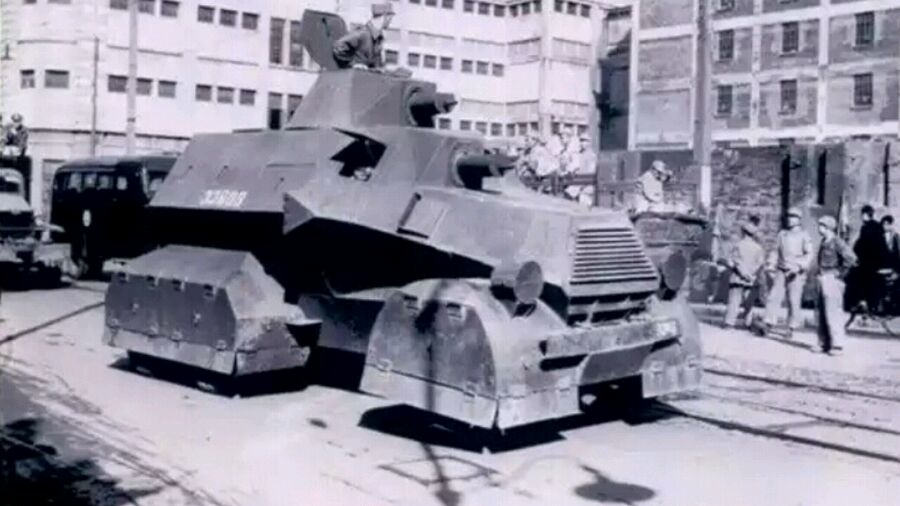

另外当时国内改装的装甲车性能其实很一般,只能适应低强度战斗,一般也就是侦查和巡逻用。但真要和日本坦克对抗的话还是很够呛的。。。
2015年09月11日 11点09分
日本的89,95,97对于这种装甲车都有较大的优势
2015年10月27日 17点10分
@1351180939 是啊 本来就不是一个级别的 这种只能适应低强度战斗。
2015年10月27日 17点10分
@平海魂 对付97理想的口径是47mm左右的反坦克炮,37mm可能不够。锦州战役土鳖的一辆97改强推范汉杰司令部,中间挨了37炮两炮,除了打断坦克里面一个人的手指,打坏冷却器之外,没事,转过炮塔把37炮轰了,
2015年10月27日 18点10分
level 7
平海魂 楼主
补几张图~
厄利孔机关炮实物
苏罗通机关炮
一种不明型号的防空武器 看着像机枪,但下面的架子却像炮架,期待相关资料出现。
2015年09月11日 14点09分 15
极有可能是,马克沁37毫米水冷机关炮
2015年09月12日 15点09分
回复
ܽ��ī
:喔 多谢!我回头再查查
2015年09月12日 17点09分
维克斯一英寸高射炮,发射一英寸炮弹(1" Aiming rifle)规格为25.4X95R(也就是诺登菲尔德弹药)
2019年01月06日 05点01分
感谢您的资料!哈哈哈😬
2020年04月02日 06点04分
level 7
朋友有大口径火炮的资料吗?谢谢
2015年09月11日 15点09分 17
当然有,排在后面了。请耐心等待[吐舌]
2015年09月11日 22点09分
@- [OK]
2015年09月12日 11点09分
level 7
平海魂 楼主
7.不明型号20mm? 防空机关炮

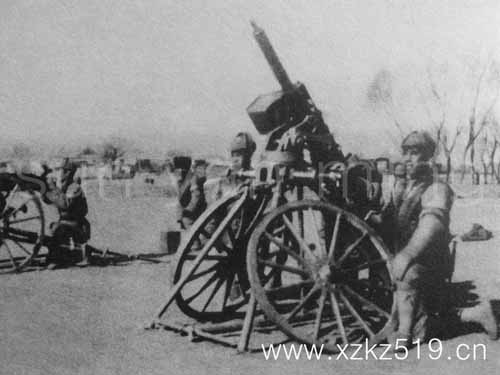

在这张老照片中国军正在使用的一款小口径机关炮,口径大概在20mm左右。其炮架形式很特殊,个人怀疑原来是装在军舰上的,后来拆下来陆战使用。
2015年09月11日 22点09分 18
像捷克的ZB60重机枪!
2017年10月06日 16点10分
和人讨论了下,感觉是缴获的日军25mm九六神炮,就是扳机那边看不清
2020年02月04日 17点02分
嗯嗯 也有可能,蛮像的😊
2020年04月02日 06点04分
level 7
平海魂 楼主
10.德制莱茵金属 Flak18 37mm高射机关炮
据文字记载36年国府向德国订购的武器清单里有60门37mm高炮、18万发炮弹,并采用机械化牵引。该炮为30年代研发,但由于躲避凡尔纳条约的限制而成为Flak18型(表示18年一战的老装备)。这是三十年代很多德制武器命名的惯例之一。此炮是20mm的Flak30机炮的放大版。在抗战时参加了南京防空保卫战和上海淞沪会战等战役。

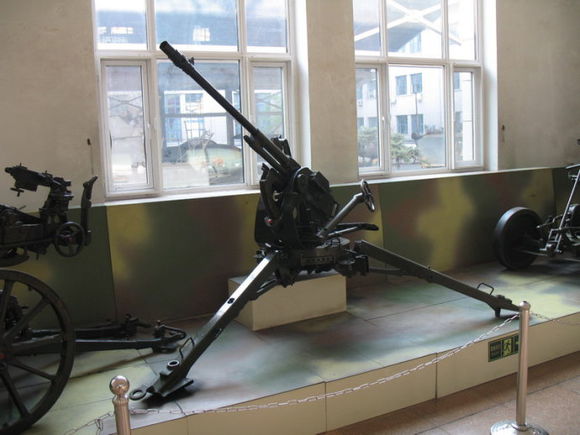

南理工保存有一门德制37高射炮
日军一式37mm机关炮,应该是缴获自中国战场的Flak18 37机炮后仿制的。
2015年09月11日 23点09分 21
level 7
平海魂 楼主
11.苏制 M39 37mm高射炮

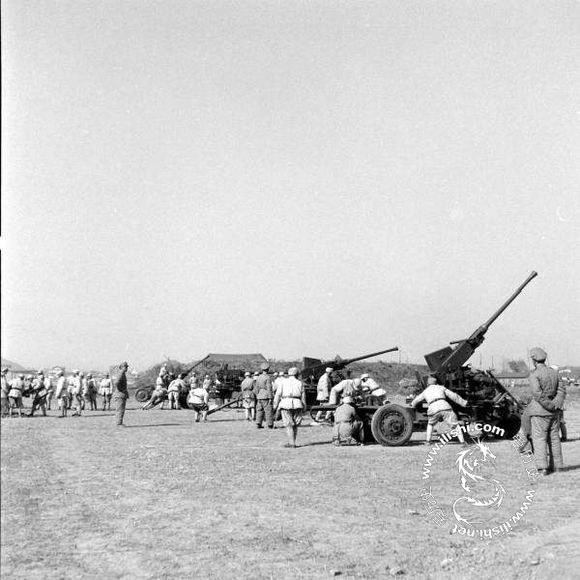

这种炮也是之前并没有见过相关装备资料和图片,只是在萨苏的一篇文章中介绍过,属于无图无真相的抗战装备,期待更多相关资料的发掘。萨苏的文章中指出,本来这种炮属于新式武器,并不在苏援装备之内,但抗战进行一段时间后在苏援的最后几批中进口了一批大约30门。虽然这炮在国军的装备情况不明,但在49年之后共和国时期被解放军大量装备使用,也曾在朝鲜战争中被志愿军使用。
军博收藏的苏制37炮
南理工的苏制37炮
2015年09月11日 23点09分 22
level 7
平海魂 楼主
12.美制 瑞典博福斯M1 40mm高炮
博福斯40高炮可谓是大多数二战交战国都装备过的一种防空武器。曾先后被波兰、奥地利、匈牙利、比利时、荷兰、德国、苏联、英国、美国等国军进口及仿制。连日本都在缴获后加以仿制。作为一种万国使用的武器自然万国武器的国军也装备过。虽然缺乏文字记载。但相信驻印军、远征军以及国内的机场防空部队都应该曾使用过该炮。另外除了美制博福斯高炮外,国军可能还装备过加拿大和波兰造的博福斯高炮。

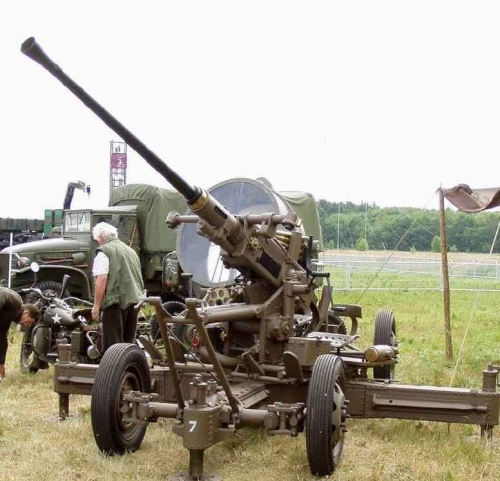

上面几张为军博收藏的一门博福斯40高炮
2015年09月11日 23点09分 23
国史馆档案里有原件记载过,在关于到印火炮列表里,美租借法案和加拿大互助法案里都有出现40高射炮的字眼
2026年01月19日 13点01分
s
2020年01月21日 16点01分
国军战后接受的美国军舰上都有不少的博福斯机关炮,这炮理论上可以对付包括97改的所有日本坦克。它的膛压初速都比37战防炮高。匈牙利还设计过一种自行博福斯机关炮,还打算临时当坦克歼击车用
2015年10月27日 17点10分
level 7
平海魂 楼主
日制 ボ式40mm高射机关炮,因该是日军在东南亚缴获的40mm博福斯高炮之后的仿制品。
2015年09月12日 00点09分 24
level 7
平海魂 楼主
13.加拿大制 博福斯40mm高加拿大制 博福斯40mm高射炮射炮
2015年09月12日 00点09分 25
level 7
平海魂 楼主
14.波兰制 博福斯40mm高射炮
2015年09月12日 00点09分 26
level 7
平海魂 楼主
15.瑞典 博福斯 40mm高射炮
2015年09月12日 00点09分 27
