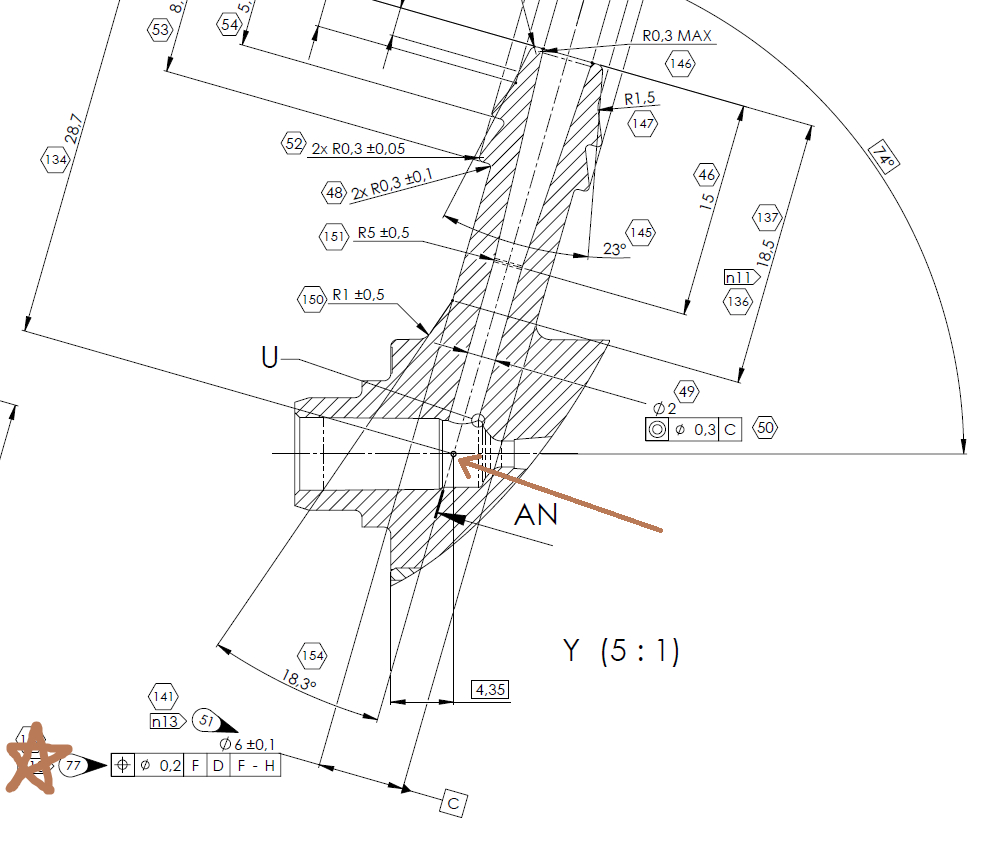

是评价圆柱轴线的位置度，还是评价箭头所指的点的位置度？
机械制图吧
全部回复
仅看楼主
level 1
附近有狗出没 楼主
2015年08月24日 15点08分 1
level 7
cjmandzj
位置度的话 一般都是指的点，话说 你这是哪国的图纸。。。。。
2015年08月24日 16点08分 2
附近有狗出没
法国图纸[开心]
2015年08月25日 02点08分
cjmandzj
回复 附近有狗出没 ：六角形里面的数字是个什么意思？
2015年08月25日 11点08分
附近有狗出没
@cjmandzj 尺寸序号
2015年09月10日 11点09分
cjmandzj
回复 附近有狗出没 ：法国人就是麻烦，尺寸还搞个序号
2015年09月10日 11点09分
level 11
雪落花渐暖ლ
剪头指的点
2015年08月25日 01点08分 3
附近有狗出没
多谢指点
2015年08月25日 02点08分
level 1
halht0
是直径6的圆柱轴线的位置要求吧
2015年09月18日 13点09分 4
