这几天迷上做些小玩意
有兴趣的可以做下 呵呵
在3元店看到电子表才3元钱 真是感叹啊 小时候记得这么一个电子表要30元左右呢 现在3元 记得上小学的时候 看到别的童鞋带块电子表觉得好羡慕啊 现在的话就叫土豪啊
在废旧的电路板和电子市场够齐了所需的原件开始动手了
材料 电子表 1块 3元
共阳极数码管 4块
红色发光二极管 2块（做闪烁秒针 废电路板拆机）
74hc373集成块 4块
10k电位器 1个
9014三极管 1个
8050三极管 1个
瓷片电容 104 5个
IN4148 二极管 2个
IN4001 二极管 1个
电阻 1k 1个
二极管2AP9 1个
手机USB充电器5v 1个（几元钱的东西 用在这很好 没有的话 用一个7805稳压管把其他电压降到5v也行.）
按钮 2个（调时）
电路是问度娘要的
这些小东西一般废电路板上都可以找到
不说了 先上图 外壳过几天闲了在做
电子表直接驱动不起来LED数码管 思路是把电子表的信号引出到74HC373 用这个集成块驱动led相应字符段 原理很简单 但是连线很多 ，很考验耐心 这几天有客户到我们店里 可能都看到我在埋头苦焊电路板 唉...
3元店买的电子表 拆开 我们只要表芯

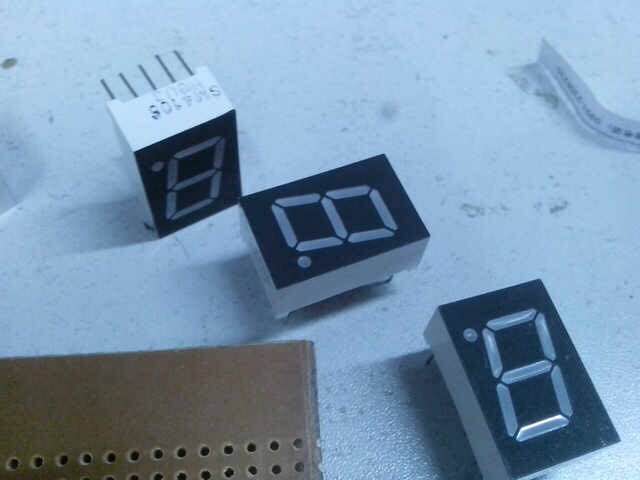

数码管到位

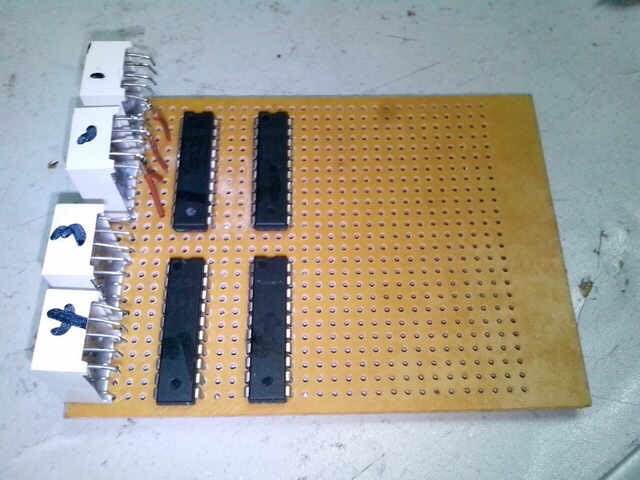

开始艰苦的焊接工作........

后面走线越来越多，一定要细心 眼睛都搞花了

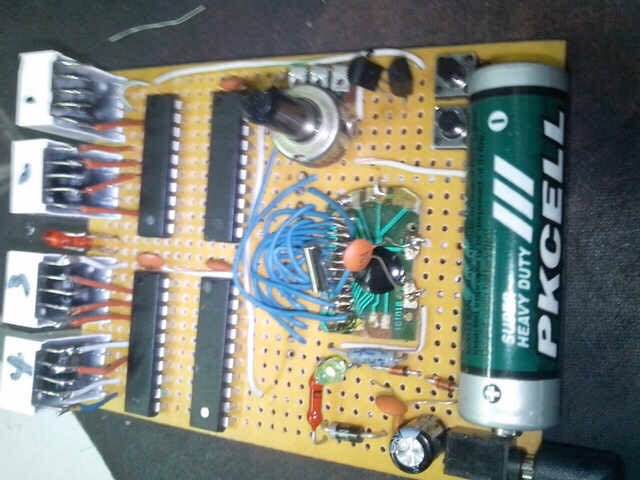

这个表芯 太小了 不好焊哦加了节电池 断电记忆里面的时间 电位器是调节数码管 供电电流 控制亮度
