迷你主机方案
iwork7吧
全部回复
仅看楼主
level 9
Raymaker 楼主
2015年08月22日 03点08分 1
level 6
中华品国
插
2015年08月22日 03点08分 2
Raymaker
这手速
2015年08月22日 03点08分
中华品国
回复 love怀念奇迹 : [滑稽] 　✎﹏﹏　 本屌被@龙吟霜 盯上了[委屈] 他说要挖我十年前的帖子[委屈] 我好怕[委屈] 怎么办？[滑稽]
2015年08月22日 03点08分
Raymaker
回复
�л�Ʒ��
:[阴险]早死早超生
2015年08月22日 03点08分
小言三易▫
玉米你竟然敢乱插[阴险]
2015年08月22日 03点08分
level 9
Raymaker 楼主
材料清单：
iwork7主板x1
micro转HDMI转接头x1
小电钻x1
4cm4007超静音散热器x1
超频3金鱼散热片x1
充电OTGx1
hdmi转vga x1
神火18650 x4
5v 1a升压板 x1
三线电池保护板 x1
2015年08月22日 03点08分 3
level 9
Raymaker 楼主
金鱼散热自带3m黏上就好
2015年08月22日 03点08分 4
level 9
Raymaker 楼主
分离4007北桥一体散热器
2015年08月22日 03点08分 5
level 9
Raymaker 楼主
就像这样
2015年08月22日 03点08分 6
level 9
Raymaker 楼主
micro转hdmi，hdmi转vga
2015年08月22日 03点08分 7
豆芽康90
这两个不低于50了吧？
2015年12月11日 04点12分
level 9
Raymaker 楼主
双色印台 的水晶盒
2015年08月22日 03点08分 8
level 9
Raymaker 楼主
得利文具
2015年08月22日 03点08分 9
level 1
龙吟霜
[怒][怒]
　✎﹏﹏
本屌被@戳神刺 盯上了[委屈]他说要挖我十年前的帖子[委屈]我好怕[委屈]怎么办？[滑稽]
2015年08月22日 03点08分 10
Raymaker
什么意思
2015年08月22日 03点08分
龙吟霜
回复
love�����漣
:[阴险]没说你，我说吧主
2015年08月22日 03点08分
豆芽康90
十年前还没有贴吧这个东西呢……
2015年10月13日 14点10分
龙吟霜
@豆芽康90 [呵呵]看我吧龄
2015年10月13日 14点10分
level 9
Raymaker 楼主

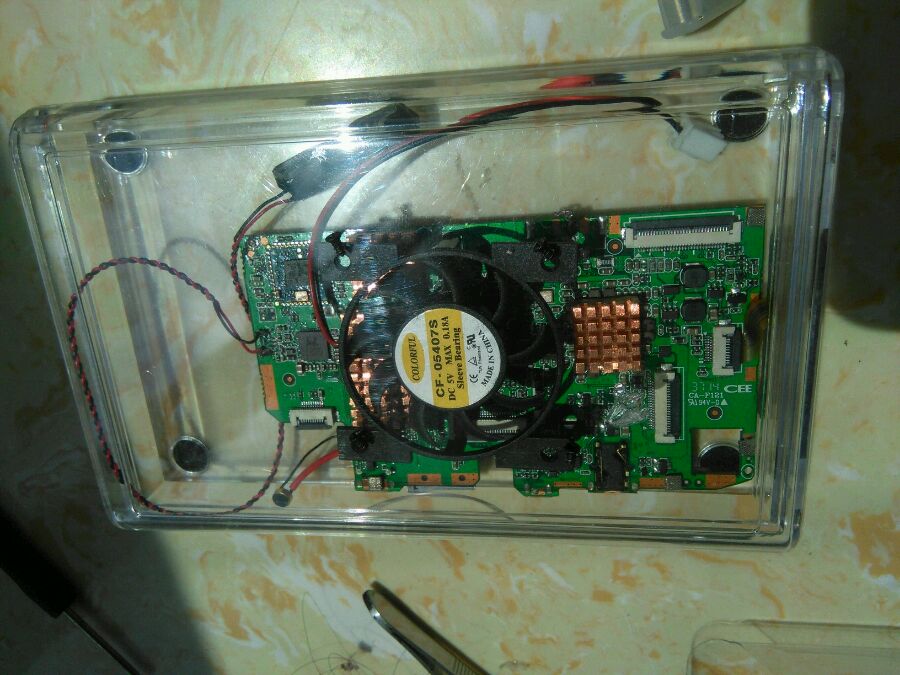

在这里打四个孔
2015年08月22日 03点08分 11
level 9
Raymaker 楼主
剩下明天更新，电钻和电池还在路上
2015年08月22日 03点08分 12
level 9
Raymaker 楼主
版权声明，此方案是在雷老师迷你主机上加以改进的，没有盗图，初中狗做的肯定没有雷老师的好，如有不足的地方还请雷老师和吧友们指出@雷好伊
2015年08月22日 04点08分 13
Raymaker
@雷好伊
2015年08月22日 04点08分
小言三易▫
额我是高一[呼~]
2015年08月22日 07点08分
level 9
Raymaker 楼主
@雷好伊
2015年08月22日 04点08分 14
level 9
Raymaker 楼主
难道我在单机
2015年08月22日 04点08分 15
level 7
人生-如梦♀
我的主板只能关机充电，能改装吗，视频输出一开机自动显示吗
2015年08月22日 08点08分 16
Raymaker
能改，只要插上能显示，关机充电，应该是充电器电压低
2015年08月22日 09点08分
Raymaker
如果只能关机充电，那会很麻烦的
2015年08月22日 09点08分
Raymaker
你去问问他吧@雷好伊
2015年08月22日 09点08分
人生-如梦♀
回复 love怀念奇迹 ：不是在设置才能在液晶显示器显示的吗
2015年08月22日 09点08分
level 11
小言三易▫

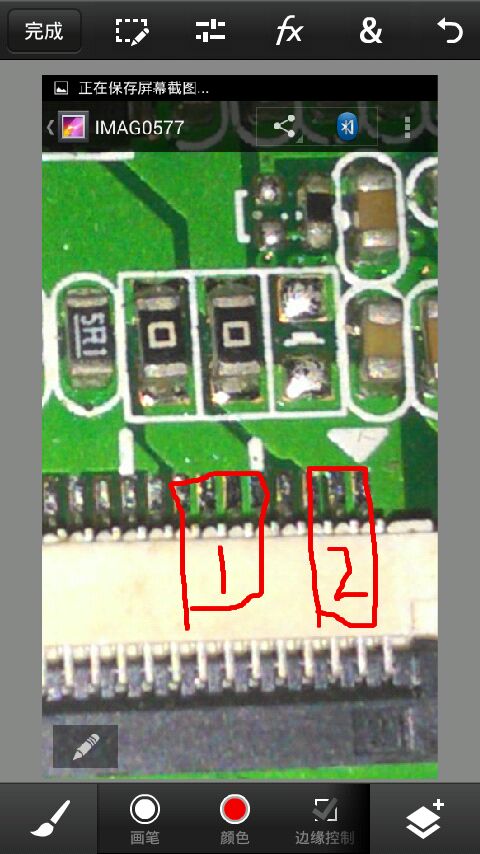

屏幕背光供电12v处
三种取电点
图中所有的1极性相同
所有的2极性相同
第一种，排线座取电
哪个正极哪个负极我也不清楚，目测2是负极
2015年08月22日 11点08分 18
level 11
小言三易▫
2
0阻值电阻取电
2015年08月22日 11点08分 19
level 11
小言三易▫
3.
依然是0阻值电阻处取电
2015年08月22日 11点08分 20
level 11
小言三易▫
原图
2015年08月22日 11点08分 21
Raymaker
5v风扇供电可以吗
2015年08月22日 12点08分
Raymaker
焊点很小不好操作
2015年08月22日 12点08分
Raymaker
开机键飞线的细节图给发下，谢谢啦
2015年08月22日 13点08分
小言三易▫
回复 love怀念奇迹 那个啊，现在睡了。。
2015年08月22日 14点08分
