【苏苏电子工作室】TL494全桥等离子扬声器v0.1v0.2版正式发售

level 10

贴吧用户_0GCDAEA 楼主

唔这次开发的这一款套件旨在使刚刚入门电子爱好的爱好者也能感受到电弧之美与电弧播放音乐的乐趣
电路图使用了@robbie 的'TL494串联谐振全桥电路‘ 此套件开发已得到电路作者同意
此电路建议焊接用时 1小时
适合新手程度 ☆☆☆☆
惯例一楼上电路图

2015年08月05日 05点08分 1

level 10

贴吧用户_0GCDAEA 楼主

V0.1版本其实是一个比较失败的作品
由于没有考虑到部分玩家可能需要应用在20v以上的要求所以在电路设计上有一定欠缺 V0.1版本的电路只制作了一张并且已经焊接好元件测试完毕所以这一套将赠送给@阿波罗战车进化这位吧友

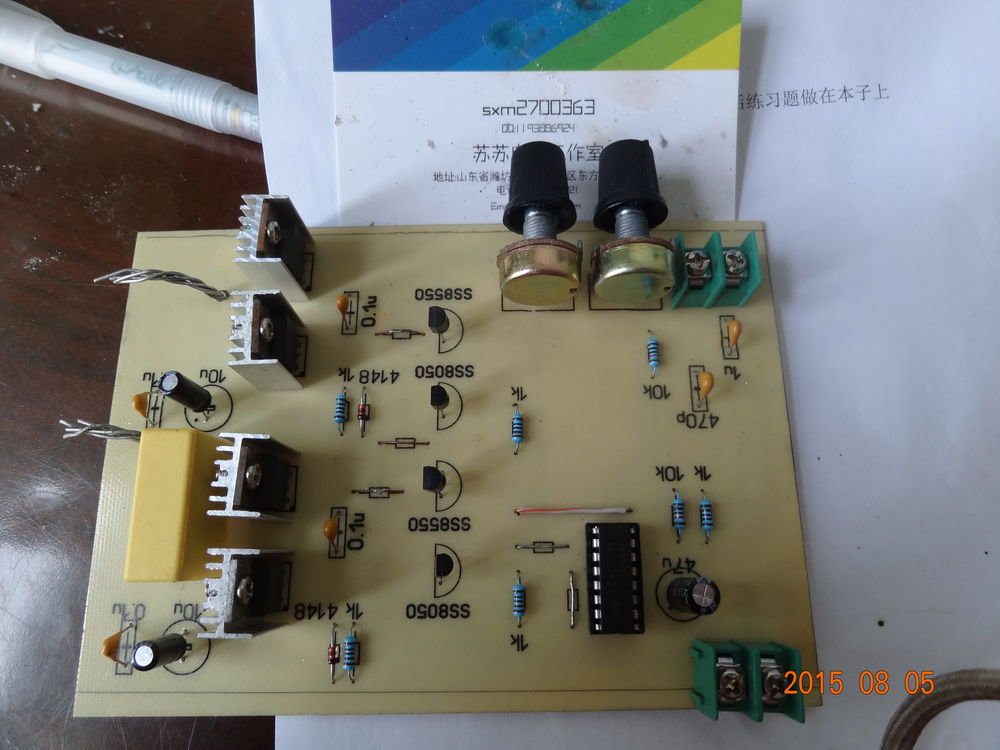

这是这一版本的图片

2015年08月05日 05点08分 4

贴吧用户_0GCDAEA

请@阿波罗战车进化这位吧友尽快联系我付一下运费然后我尽快发出~

2015年08月05日 05点08分

贴吧用户_0GCDAEA

TB搜索苏苏电子工作室

2015年08月06日 09点08分

level 10

贴吧用户_0GCDAEA 楼主

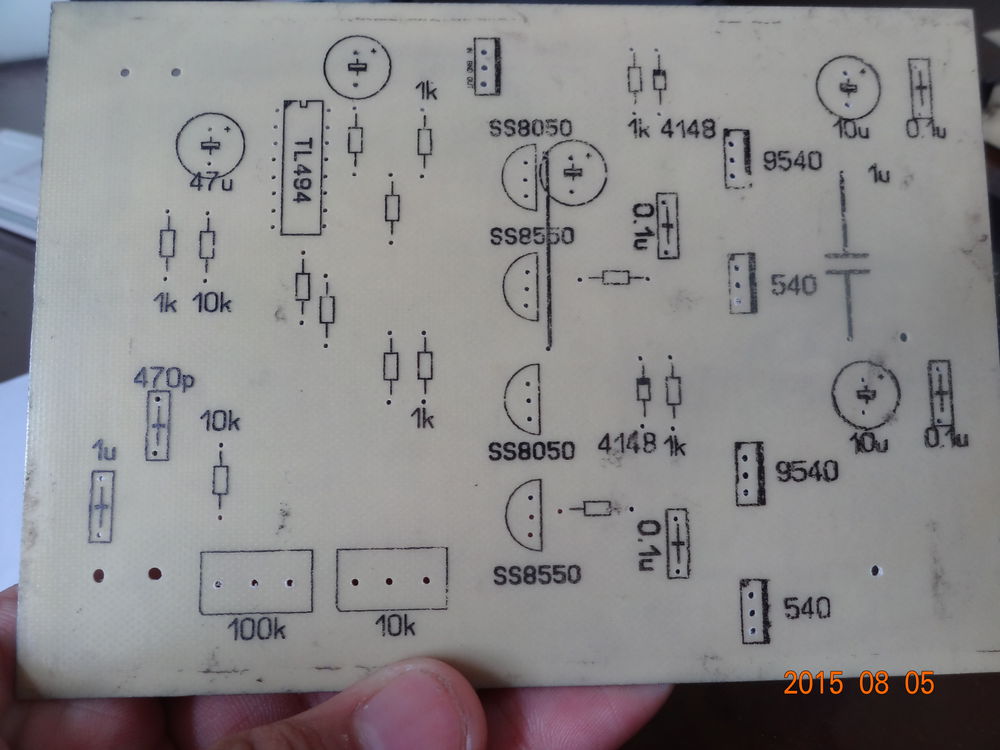

V0.2版本也就是这次套件发行的主要版本了供电限制放宽到12-18v 24-35v 同时在部分布线上做出了一定的优化~
首先澄清一下几个吧友对这个电路的问题
昨天下午对这套电路进行了18v长时间烤机测试 30分钟左右温度基本稳定场馆散热温度为85℃ 很多吧友所说的电容发热大的问题电容温度为50℃ IC温度为常温 80508550图腾为40℃ 10k电位器为45℃
相对比ZVS版本等离子扬声器加大散热器（接近150g）温度依然在五分钟内飙升到125°的情况这套电路已经好太多了
图片及视频等下午回来再上~定价问题不会特别高请各位吧友耐心等待~

2015年08月05日 06点08分 5

贴吧用户_0GCDAEA

TB地址：item.taobao.com/item.htm?spm=a1z10.1-c.w4004-883957901.28.UahaDY&id=521077083597

2015年08月06日 09点08分

level 10

贴吧用户_0GCDAEA 楼主

视频来自：优酷这是视频视频中使用了不锈钢电极建议使用铜电极或水作为电极实际上音质说得过去视频因为声音太大导致录制失真个人感觉音量和音质都与山寨机外放喇叭相仿

2015年08月05日 10点08分 9

贴吧用户_0GCDAEA

注该视频采用16v供电~

2015年08月05日 10点08分

贴吧用户_0GCDAEA

TB地址：item.taobao.com/item.htm?spm=a1z10.1-c.w4004-883957901.28.UahaDY&id=521077083597

2015年08月06日 09点08分

level 12

前来顶贴。。。
前排
围观，祝大卖

2015年08月05日 11点08分 10

level 13

孜然酱233😁

顶，
----警告你们，千万不要手贱点我的小尾巴 http://geektyper.com/

2015年08月05日 11点08分 11

level 10

贴吧用户_0GCDAEA 楼主

价格问题为了方便学生党爱好者经过深思熟虑之后采用了TB同类产品的五分之二
套件30元套件加高压包40元如需焊接再原基础上加10元人工费~
另外这个套件音频输入需要接一个小功放功率2-5W都行本店也进了一些方便各位爱好者~但还没有到货预计售价在10元左右

2015年08月05日 11点08分 12

level 14

山猫帝王驾到

人工费真不值钱。。。。。

2015年08月05日 13点08分 14

贴吧用户_0GCDAEA

TAT 学生党做做玩玩。。。。真心入不了您的法眼 [不要]

[不要]

2015年08月05日 14点08分

好大一白菜Ω

我不胡，凭什么吧务组的人就可以随便打广告 [what]

[what]

[what]

[what]

[what]

[what]

2016年07月17日 00点07分

level 10

j316a

感覺線太細，承受不了大電流

2015年08月05日 13点08分 15

贴吧用户_0GCDAEA

铺锡以后过20A都没压力可是我实测工作电流在18v下只有2a 也算是节能了

2015年08月05日 13点08分

j316a

@贴吧用户_0GCDAEA 哦哦，帖子标题就是楼主的网店吗

2015年08月05日 14点08分

贴吧用户_0GCDAEA

@j316a 是的搜店铺名称

2015年08月05日 14点08分

level 11

[笑眼]

[笑眼]

[笑眼]

2015年08月05日 13点08分 16

贴吧用户_0GCDAEA

多谢顶贴TAT

2015年08月05日 15点08分

level 10

天鑫电子科技

有没有可以上市电的

2015年08月05日 14点08分 17

贴吧用户_0GCDAEA

没有呢市电去找有一个锁相环的帖子据说能上市电

2015年08月05日 15点08分

天鑫电子科技

做一个出来啊，

2015年08月06日 01点08分

天鑫电子科技

@贴吧用户_0GCDAEA 你不是卖套件的吗

2015年08月06日 01点08分

level 12

贴吧用户_0Zy2W88

围观

2015年08月05日 14点08分 18

贴吧用户_0GCDAEA

感谢顶贴~

2015年08月05日 15点08分

level 13

板子做的不好看

[汗]

体积也略大

2015年08月05日 14点08分 19

贴吧用户_0GCDAEA

给新手玩玩啦~

2015年08月05日 15点08分

贴吧用户_0GCDAEA

@贴吧用户_0GCDAEA 也是技术所限啦。。

2015年08月05日 15点08分

@贴吧用户_0GCDAEA - -做的紧凑一点比较好，建议增大散热片，功率部分布线加宽

2015年08月06日 05点08分

@贴吧用户_0GCDAEA 可以埋铜丝。。话说楼主为什么不找厂家打pcb

2015年08月06日 06点08分

level 11

这块破板我可以卖200

2015年08月05日 15点08分 20

贴吧用户_0GCDAEA

这是块什么板子？

2015年08月05日 15点08分

90后极客

回复 sxm2700363 ：50瓦 78MHz射频发生器

2015年08月05日 15点08分

贴吧用户_0GCDAEA

回复
90�󼫿�
:用途呢？

2015年08月05日 15点08分

ADF-11F

求电路

[滑稽]

2015年08月06日 01点08分

level 11

有一个挺便宜的打板和画板楼主想不想知道

2015年08月05日 15点08分 21

贴吧用户_0GCDAEA

想想想~

2015年08月05日 15点08分

90后极客

回复 sxm2700363 ： [滑稽]

[滑稽]

[滑稽]

射频干扰搞老。虎。机。

2015年08月05日 16点08分

回复 90后极客：频射和老虎机有什么关系？

2015年08月07日 14点08分

回复 13128284032 :同问

2015年08月08日 00点08分

level 14

返还击

不是市电全桥，差评，，
以下内容经过UTF7编码编码，，
+IBQgFCAUIBRUDGg3Zi9OAE4q-B+/wxfgFMXjXBcMWYv-NB+/wxfgFNXjXBcMWYv-SB+/wxOunUfZwCRzYmBdoRmL2W5VBH/AQ-
于2015年8月5日
23时9分9秒发布 by返还击
TTXS

2015年08月05日 15点08分 22

贴吧用户_0GCDAEA

呜呜呜臣妾做不到~

2015年08月05日 15点08分

level 11

何小成2

太大太大了，减少三分之二还可以

2015年08月05日 23点08分 23

贴吧用户_0GCDAEA

9*15 刚好是一张洞洞板那么大~

2015年08月06日 03点08分

何小成2

回复sxm2700363:太大太大太大了，我觉得9CM乘7CM都大

2015年08月06日 05点08分

贴吧用户_0GCDAEA

回复
��С��2
:大了好散热好理解原理不容易出现幽灵故障。。。而且技术所限单面板设计不小。。

2015年08月06日 05点08分

level 11

汽车中级维修工

这个东西自己绕个次级线圈，再加个单硅后级多好，
