本教程由金研儿的粉丝 @maximscy 大力支持。本教程会把组装过程的每一步，上的每一颗螺丝讲清楚，保证小白能只看这一个教程贴就能组装调试好机器。教程会通过视频图文的形式来进行
本教程禁止水贴，有问题的在楼层回复。

制作前我们需要把零件都清理一遍，然后把各种零件分类，主要是多螺丝的分类，用k800清单对照表来确定我们的零件是否有缺漏。组装前需要准备的工具有美工刀，锉刀，尖嘴钳，平口钳，斜口钳，螺丝刀套盒，内六角扳手一套，万用表，电烙铁，焊锡，万用表，砂纸，ab胶，小台钳，小扳手，游标卡尺。我在视频中提到的文件，模型，软件我都会整理打包上传供大家下载。

视频来自：优酷有任何问题和建议的在楼层下回复，占楼的一律删除!1

粘接完的碳杆看起来非常完美

接下来是角件准备工作：
先做上角件，需要的螺丝有↓

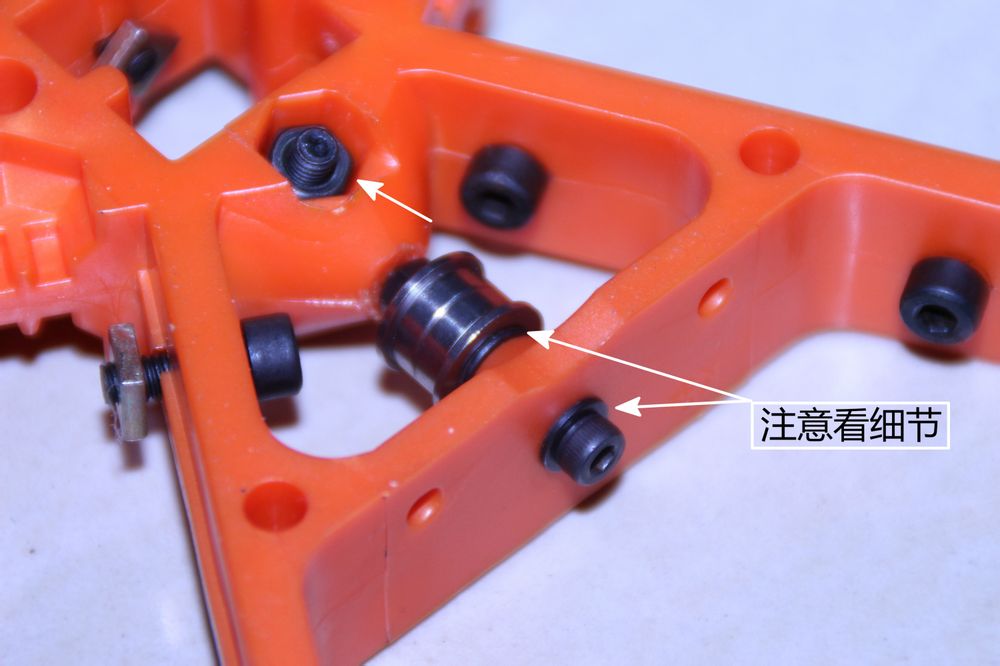

视频来自：优酷角件的准备
对比高清图

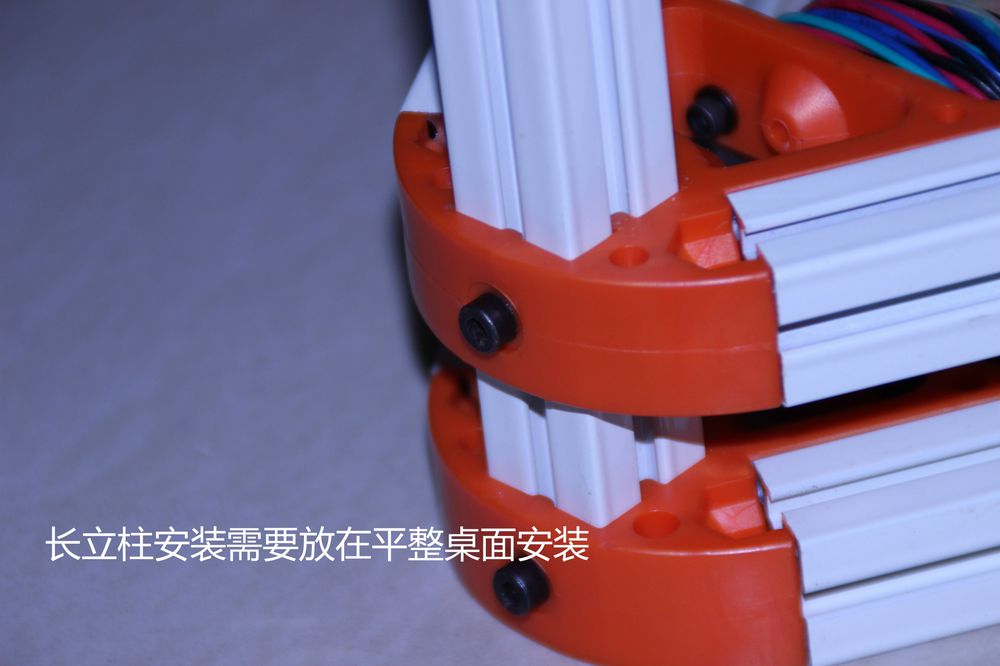

视频来自：优酷框架安装，请对比下面的高清图

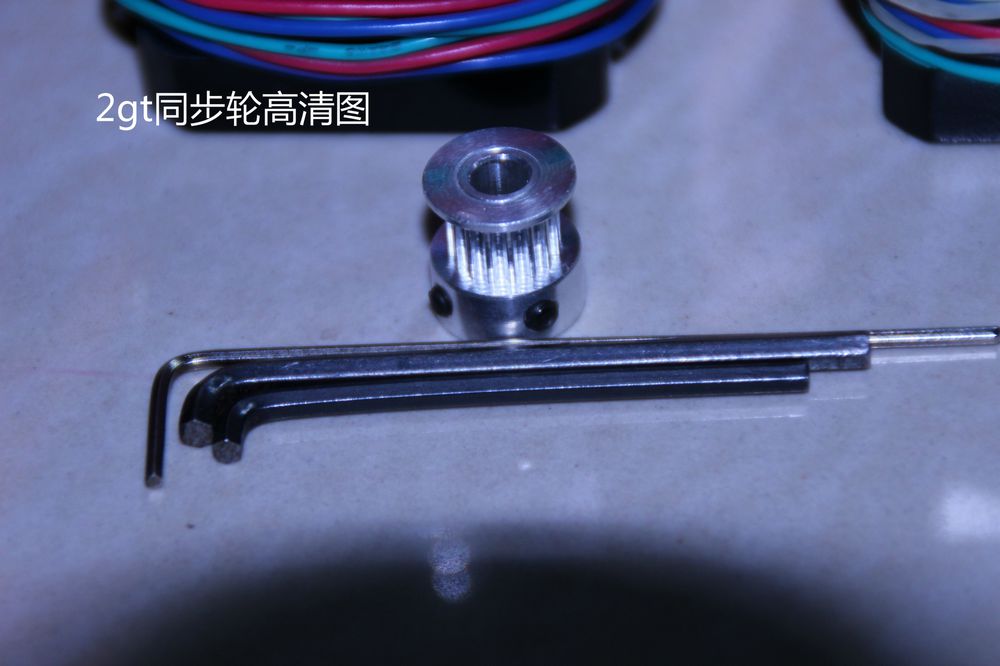

同步轮比电机轴高0.5mm
骚年对准了
如果出线口向上以后安装会妨碍的
这里大力插就行
看看效果
上框架安装图

视频来自：优酷

这样安装我觉得是最好的方案了，滑车不会歪。如果两个橡胶垫放在滑车外侧那么滑车会歪，而且是越紧越歪，

视频来自：优酷

视频来自：优酷

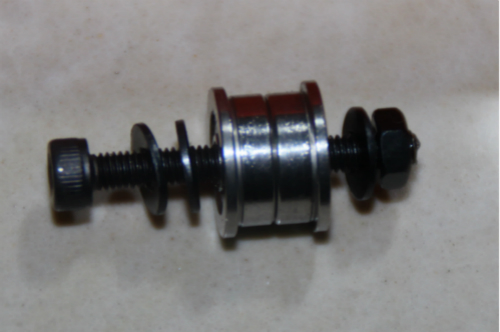

小零件细节图
这个有必要强调下，小白会在盲目装机后发现送丝不畅，换打印头，换耗材都不能解决问题，然而是咬丝齿轮装错
挤出机安装位置按自己想法来了，你认为机器那个位置安装送丝阻力小就安在哪里。送丝的料管事一个外径4mm内径2mm的透明管，送丝管弯曲小，送丝管短那么送丝阻力就小，送丝也准确。

（补一张图）送料管往快接头上大力插一下就行

视频来自：优酷再次说明自动调平探针我会拆除，后面就没有他的出现了

风扇我用的蚊香铁片来粘在风扇上，直接吸在效应器上，这样比较方便
风扇安装只能吹散热片，如果你吹加热块，后果自负

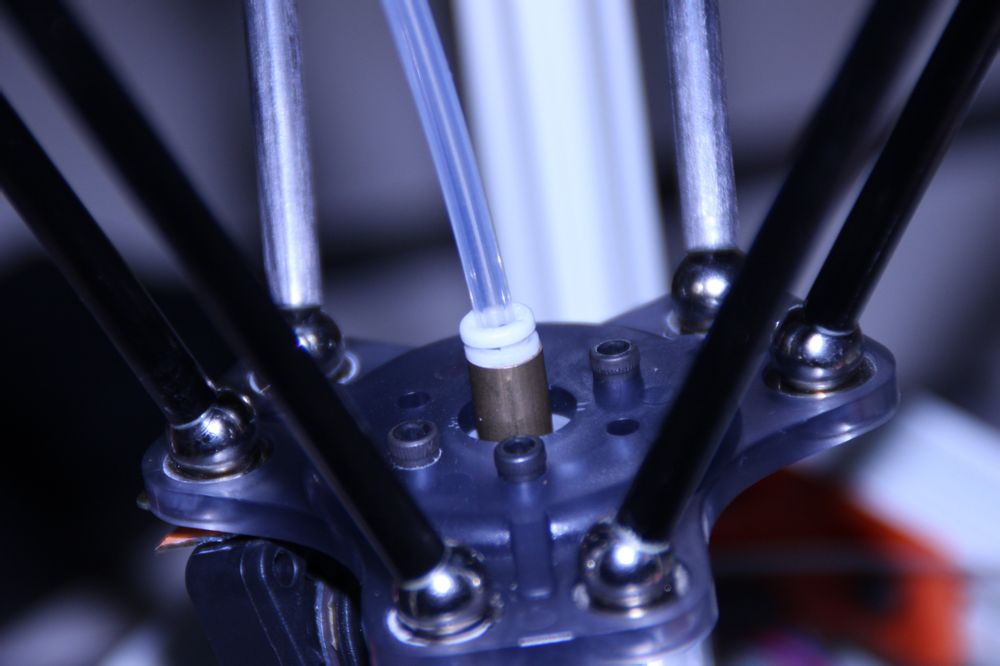

送料管直接往快接头上插就行了
碳杆安装这个小白会因为自己的主观意识而装错，现在呢特别提醒需要这样装
到这一步你的机器已经快完成了

顶顶顶，楼主快更，详细些呀

视频来自：优酷主板安装部分

跳线是控制驱动细分的，详情就懒得说了，反正k800需要都插就行
关于驱动是需要调驱动电流的，调节电流是需要给板子供电的，经过我的打印测试驱动电流转换为电位器和GND针脚的电压是0.6V，可以根据自己实际情况来调节，这个0.6v是只适合k800套件的。请注意驱动很脆弱如果你万用表不小心插错地方，很容易烧的。拔插驱动就断电操作
接线呢实际和这个图有区别，没说的就是对的
两块板子只需要这一个12v的供电就行，风扇呢也建议并联在这里。我是把电源的DC插头剪了就接这里。反正不管你怎么供电这里都需要接一个12v，下面的2560不用担心
电机的线序xyz的是蓝红绿黑，挤出机的就相反是黑绿红蓝。挤出机的线反插就行，不用自己再改线序

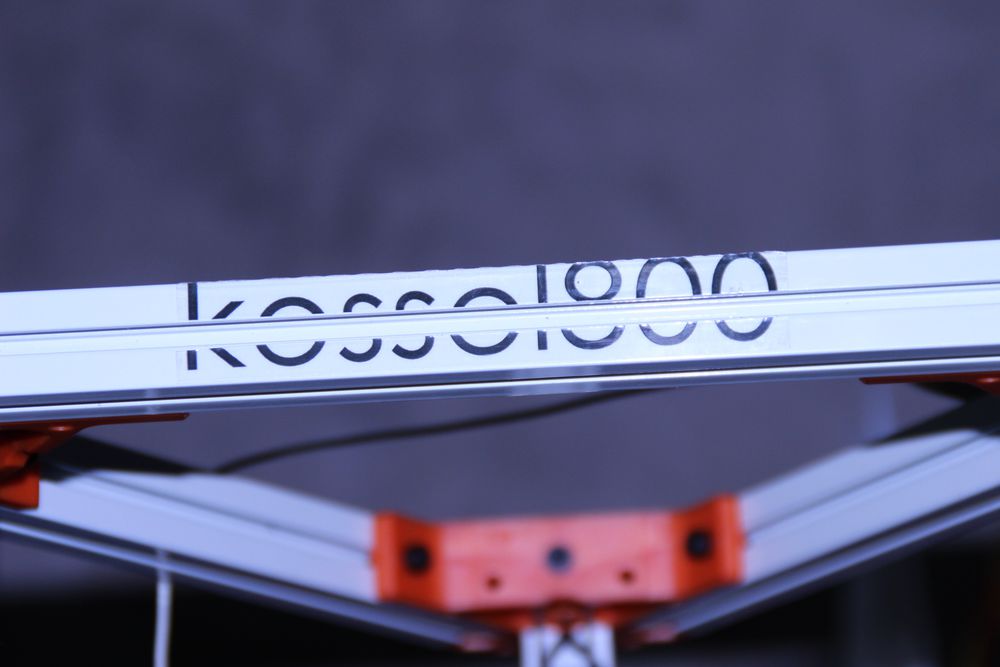

这个贴纸自己喜欢贴哪里就贴哪里
有问题的下面留言

在线等调试贴
