随着时间的推移，上代主机PS360成为现今移动端芯片的比较对手也是迟早的事情，所以有必要回顾一下上代主机的处理器。当然性能还要受到各方各面的影响，内存，显存，总线，存储等等，但这里主要讨论CPU和GPU。
CPU：Cell Broadband Engine
GPU：RSX
Cell Broadband Engine：
包含8个核心，1 x PPE + 7 x SPE，其中一个SPE被Hypervisor保留占用
主CPU核心，PPE
——基于64位PowerPC
——频率3.2GHz
——双线程Dual threaded
——双发射Dual issue
——顺序执行In-order execution
——VMX SIMD
——32KB
+3
2KB L1 cache，512KB L2 cache
协处理单元，SPE
——128bit，4-way SIMD
——频率3.2GHz
——双发射Dual issue
——顺序执行
——128 矢量寄存器
——256KB Local Store（cache）
——25.6GFLOPS/SPE
PPE用于运行操作系统和顶层操作，SPE则专注于提升游戏处理的性能
SPE对于PS3的图形性能有巨大作用，因此在对比PS3图形性能的时候不能单纯看GPU性能，还要结合SPE的性能。
简单介绍一下
SPE不是简单的CPU协处理器，Cell BE的SPE可以独立工作，有完整的指令流水线。
在进行图形运算的时候，SPE会遵循一条geometry processing流水线。比如，解压顶点数据和三角形索引数据，转换成浮点格式用于SPE运算。然后在SPE上进行blend shape，skining，LOD，culling，然后压缩，交给GPU渲染输出。以及PS3的大部分后处理效果都是由SPE和GPU结合完成的。
说到底其实就类似于现在GPU的GPGPU操作。
RSX：
——基于G70
——频率550MHz
——8 x Vertex Shader，24 x Pixel Shader
——24 x TMU，8 x ROP
——128bit显存位宽
——FlexIO总线接口
大体上可以参考7800，就不做太多介绍了。还有一点和G70不同之处在于，RSX主内存和显存都可以访问。
浮点性能：（8 x 4 + 24 x 2 x 4）x 2 x 0.55 = 246GFLOPS
单论浮点性能，显然必须算上SPE的加成。SPE浮点性能理论最高值为25.6GFLOPS/SPE @3.2GHz x 6 = 153GFLOPS，当然实际受到各方各面的影响不会达到这个值，并且并不是所有都用在图形上。实际应用能达到这个数值一半就不错了。
功耗方面
最新版本的PS3 CECH-4x00，GPU已经升级到28nm制程，CPU则还不确定，可能从45nn升级到22nm。
功耗比较
CPU+GPU的合计功耗已经降低到35w（推测值）

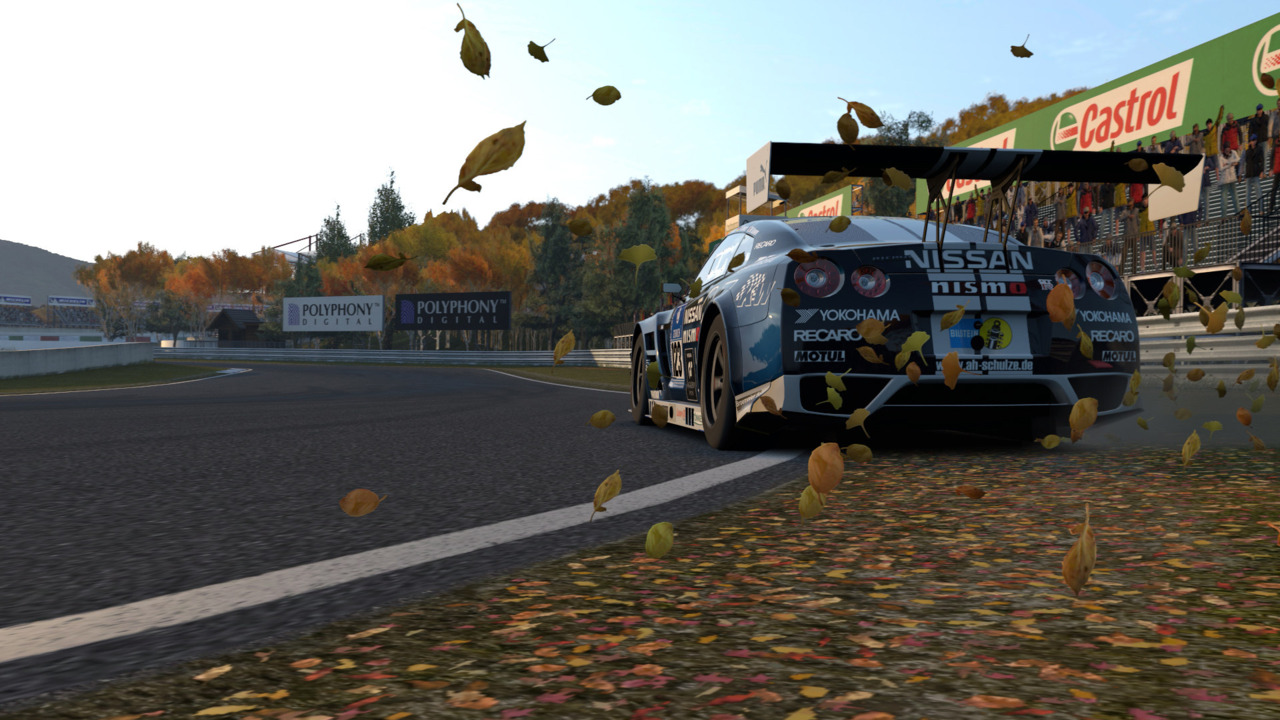

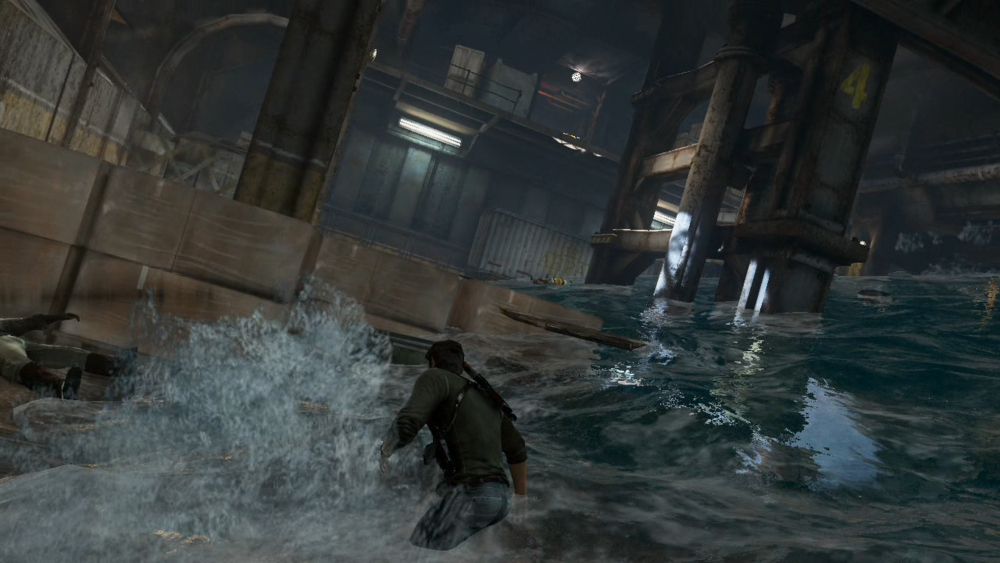

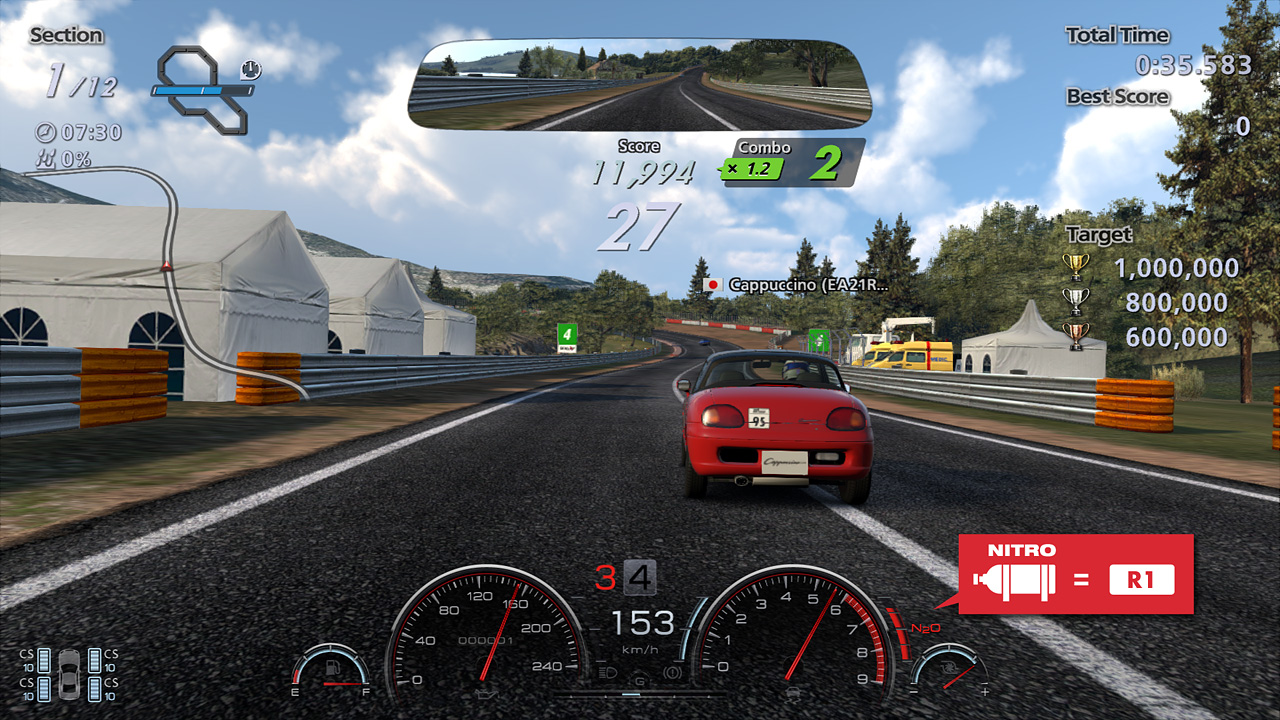

一些游戏截图，什么游戏大家应该都认识
移动端游戏何时能达到这样的画面，拭目以待！

哈，难得碰到小新吧主，吧主能否简单对比下PS3的CPU前启渲染和DX12的分离式渲染？

看看不说话

双线程是类似于超线程这样的同步多线程技术？看到指令拾取是共享的……

Q.Q失踪人口系列

失踪人口系列

你认为手机那电池能干过几百瓦的设备？说的是规模达到了，相同功耗性能差不了多少。

好久没来了 顶一个

现在移动平台得GPU也很屌了。 比如WIN8平板。 全特效极品14不是问题。 720P使命召唤8中低画面流畅30FPS 关键是平板，9毫米的平板，而且还能做到玩游戏持续可以玩2个半小时。 备注：不是雷蛇的变态独显win8板子。

而且移动平台用得是电池，主机根本就不用考虑功耗的问题。拿主机的画面和移动平台比有意思么。

功耗等级都不是一个级别的。

掌机等达到这种画面，手机才有希望，不过现在掌机没落了，但愿索尼大法能抓好自己的优势。
