电源大致可以分为一次侧和二次侧.上次讲解了电源的一次侧原理,这次咱们来说说二次侧.
一次侧原理不清楚的看这里:https://tieba.baidu.com/p/3460698253
工作原理:电源的二次侧即低压侧.主要负责把变压器输送过来的脉冲电压调节成电脑可以直接使用的纯净低压直流.二次侧的做工好坏,直接影响到电源的输出品质和电源的转换率.

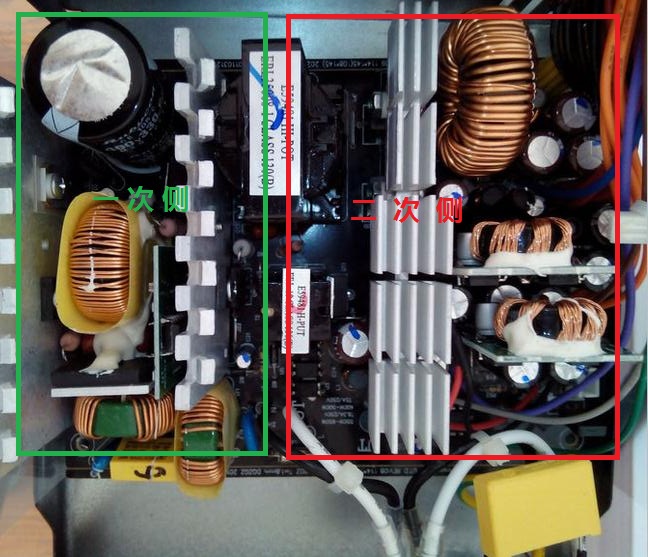

下图中绿框为一次侧,红框为二次侧.

顶贴来了

原创？申精帖咯占
前排

前排 biu

咱们来说说工作原理吧:变压器副边----低压整流桥----电压调整电路---滤波输出电路.
变压器副边输送过来的脉冲电压,电脑是不能直接使用的.所以就需要低压整流桥把脉冲电流变成直流电.然后送给电压调整电路调整成电脑能使用的电压.到了这里得到的电压,电脑能直接使用吗?答案是不能!这时的电流还不纯净,需要滤波输出电路再次进行滤波,这样才能安全的给你的爱鸡用!

哟，新帖！前排围观。

0.0

前排！

变压器分为原边和副边,原边接高压侧,副边接低压侧.中间有铁心上面饶有铜线.理论上铁心越大,铜线越粗电源的功率越大.,但是通过看变压器尺寸大小,判断电源功率是否达标是不科学的!
打个比方500瓦电源用35mm的变压器不代表就是缩水！大家切记！
检修方法：
万用表测一二次绕组相邻引脚通断。测一次绕组和二次绕组之间的引脚，阻值无穷大为正常。

低压整流桥：变压器副边的脉冲电压过来后，需要低压整流桥进行整流。
整流有两种方法
1：肖特基整流：但是损耗大，普通电源多采用此结构。多采用SBD肖特基整流二极管 FRD快速恢复整流二极管。

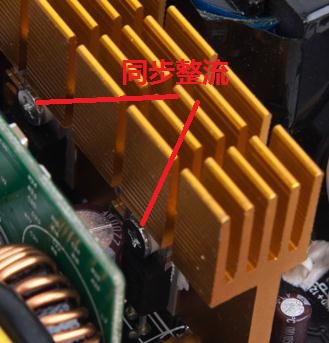

2：同步整流：导通损耗低，高端电源常用。多采用mos管整流，也有的使用肖特基整流二极管整流。还有的采用mos管+肖特基管结合整流，说白了还是处于成本考虑。纯mos管整流的当然成本更高。
检修方法：
二极管检测方法
测正反向阻值 500/无穷大
双二极管检测方法
中间负极两边正极，蜂鸣档黑笔接中间，红笔分别侧两边，300/无穷大

电压调整电路
一般就是3.3V单路磁放大或者5V和3.3V双路磁放大以及dc-dc稳压。其作用就是稳压.
1：3。3v单路磁放大
一个磁放大线圈和两个储能电感，大的为12v /5v。小的是3。3v。这种结构由于+12V/+5V是同时被产生的，所以容易产生死区。比如+12V重载，+5V轻载，此时+5V的电压也会跟着升高，导致+5V轻载稳压不理想。

顶一下！

三： +5V/3.3VDC-DC
有专门的电路转换模块。每个电路模块上有电容 电感 mos管 控制ic。
较之单/双路磁放大的电源，DC-DC结构稳压效果更好,一般用于高端电源。

滤波输出电路：将不纯净的低压直流电进行滤波！

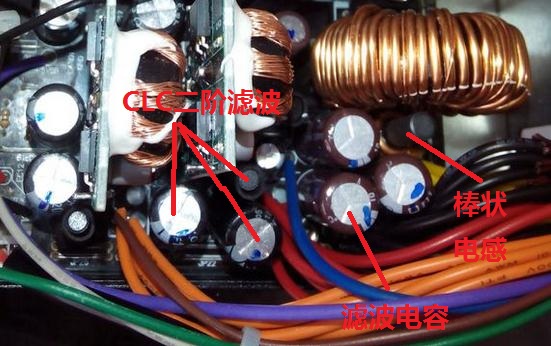

主要构成元件就是电容和棒子电感，滤波方式一般是CLC滤波，LC滤波，C滤波。
高端电源当然是采用clc二阶滤波，纹波控制更好，滤波更纯净。
检修方法：
1：万用表测试atx接口的各路电压，如果输出电压低于标准电压的5%，就检查该路上的元件。
2：万用表测背面DC线阻值。红笔接地线焊点，黑笔接测量点，比如3。3V焊点。

+3
。3阻值34 +5V阻值48 +12V阻值390 -12V阻值 400

插

输出线材的质量也是需要注意的。一般合格电源多使用18AWG，并且细节的绝缘处理也做的比较好。这样能有效保护电源。山寨电源的线材就比较细了，而且线材根部也没有绝缘套保护。

PWM芯片：产生驱动信号负责开关管的通断，调整占空比。
常见的PWM控制器包括：CM6800控制的双管正激方案；CM6901控制的半桥LLC谐振方案。

顶！

监控ic主要负责电源的各种保护，比如欠压保护，过流保护等等，并且提供pg信号。如果5vsb测不到电压，先检查监控ic的相应vcc电压有没有。

待机电路：通常关机不断电时电源处于待机状态，待机电路仍在运转，所以如果长期不彻底断电，待机电路很容易先于其他电路老化，最后的结果可能是电源变砖。
构成元件：开关管--待机变压器--整流二极管--滤波输出
检修方法：无待机输出先检查开关管和二极管是否损坏，有输出但是不稳定，先检查滤波电容的容量。
