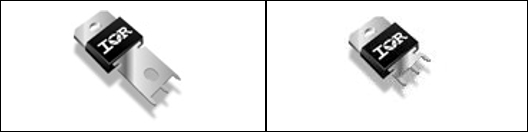

霸气的PowIRtab
镇楼

2楼

首先出场的是常见的小功率三极管封装：TO-92
上面的这个，是正宗的TO-92，可以看出引脚很密两边的脚正好可以插在洞洞板上，中间的脚正好。。。正好。。。正好没地方放。这个封装还有两个名称SOT54（貌似是版本号） SC-43A (EIAJ标准)
这个封装还有两个变种：
不就是把两边的脚掰了一下嘛，正好可以插进洞洞板，别名SOT54A 和PBCYT3
掰中间的。别名SOT54V PBCYT3（和上面的一样？！）
以上三种封装“头”的大小都一样，区别只在引脚
好了，TO-92家族结束

赶上直播
了

下面的是允许耗散功率稍大的TO-126封装
版本号SOT32
下面来一张来自维基百科的实物图（本贴大部分图片来自维基百科和nxp的网站）
常见型号有BD129，BD140，B772，D882，13003（可能有其他封装）
从变种数量上可以看出这种封装不是很热门，目前一个变种也没被我发现

7楼 赶上直播了

神秘消失的七楼

留

好像挺不错

再往下是TO-220
这货变种太多。。。
貌似我找不到纯粹的TO-220了
变种TO-220AB，以下的都叫TO-220AB，别名SC-46(EIAJ)（SOT-78C例外），但略有不同（其实我严重怀疑nxp网站搞错了）
SOT-78
SOT-78A
SOT-78B
SOT-78C
SOT-78D
看出区别了么？区别最大的是SOT-78C，散热片是倒角的，其他极为相似，但从标准数据上看SOT-78的引脚根部是可以加粗的，而SOT-78A只有两侧引脚的外侧部分可以，并且SOT-78A要略矮（毫米级的差别），
散热背板的缺口SOT-78D略大，并且其他的封装塑料部分有倒角，SOT-78没有，所以厚度略小。nxp网站上说他是isolated，难道说是不和中间的脚连接？
散热背板和螺丝孔SOT-78B和其他的不同，很奇葩
而其他的是这样：（以SOT-78为例）
这一类的主要代表有13007，13009，75n75，3205，部分双肖特基，78xx、79xx系列稳压
好了，比较靠谱的变种就到这里，下面还有一些略不靠谱的变种。
其实写完了楼主在想，貌似追究这么细没有什么卵用。。。。

明天晚上更新更加坑爹的TO-220变种

讲点模块的封装

那这种是什么封装？
