CaTICs是基于先进网络竞赛系统（北京菁华锐航开发）开展的一项CAD技能应用比赛。从2009年11月迄今（2015年6月），共举办12届。
　　在其官网上有第1~9届的2D和3D赛题及解析。现将3D部分赛题搬运到本吧。
　　吧友可以对照着赛题解析视频（有些并不是基于UG）以及赛题答案，练习一下UG的操作，考验一下自己的基本功。

第一届第一题
01_01
题目：
参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。零件壁厚均为E。参数：
A=110，B=30，C=72，D=60，E=1.5
问题：
模型体积为多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：18654.35）
参考建模视频：


视频来自：土豆

第一届第二题
01_02
题目：
参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.
参数：
A=72，B=32，C=30，D=27
问题：
零件模型体积为多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：26369.97）
参考视频：
唐康林：


视频来自：土豆

第一届第三题：
01_03
题目：

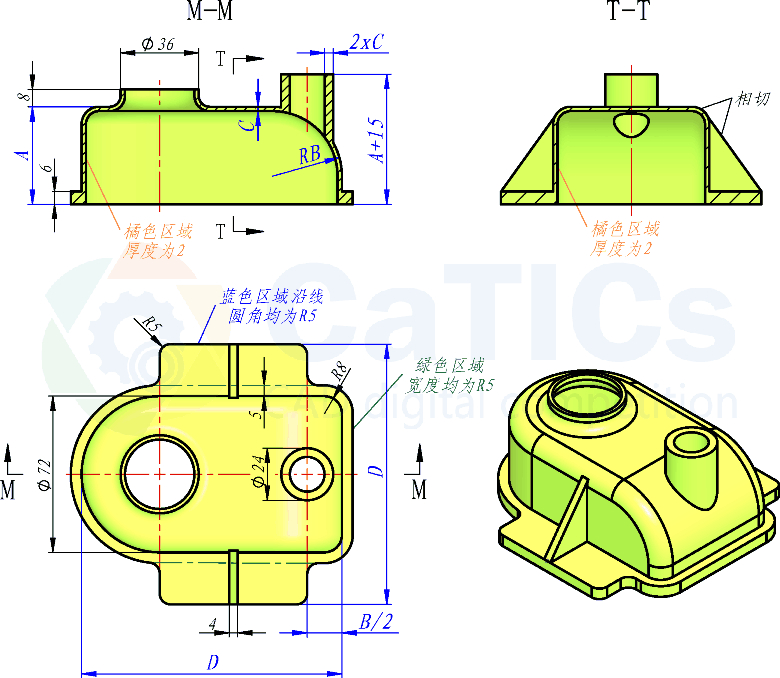

参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:
1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：
A=45，B=32，C=2，D=120
问题：
模型体积为多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：75012.60）
参考视频：
唐康林：


视频来自：土豆

第一届第四题
01_04
题目：
参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。
参数：
A=112，B=92，C=56，D=30，E=19
问题：模型体积为多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：136708.44）
参考视频：
唐康林：


视频来自：土豆

第一届第五题
01_05
题目：

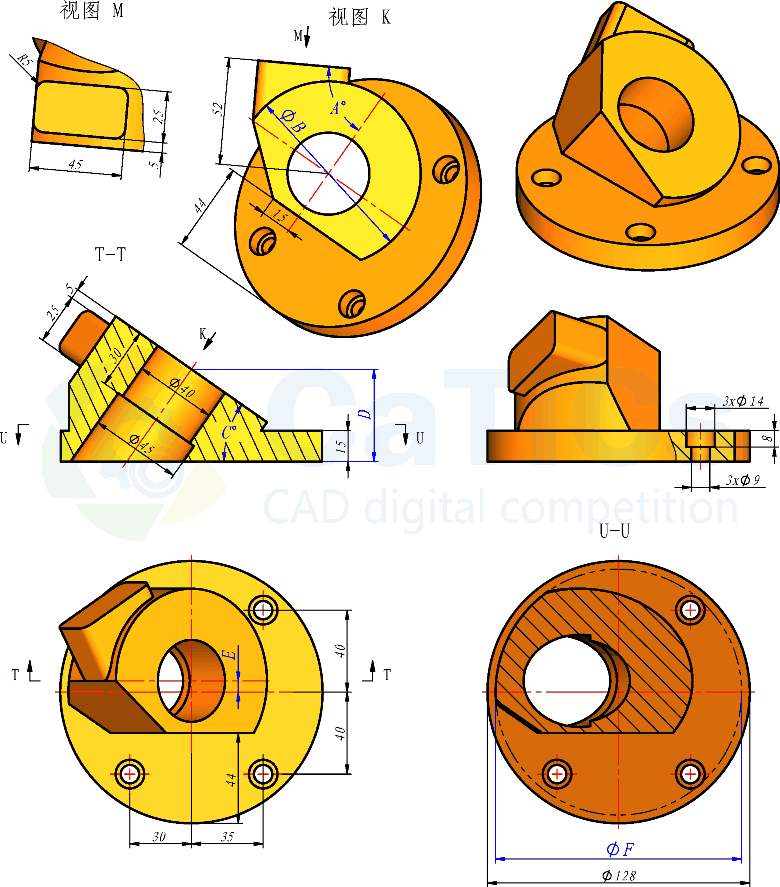

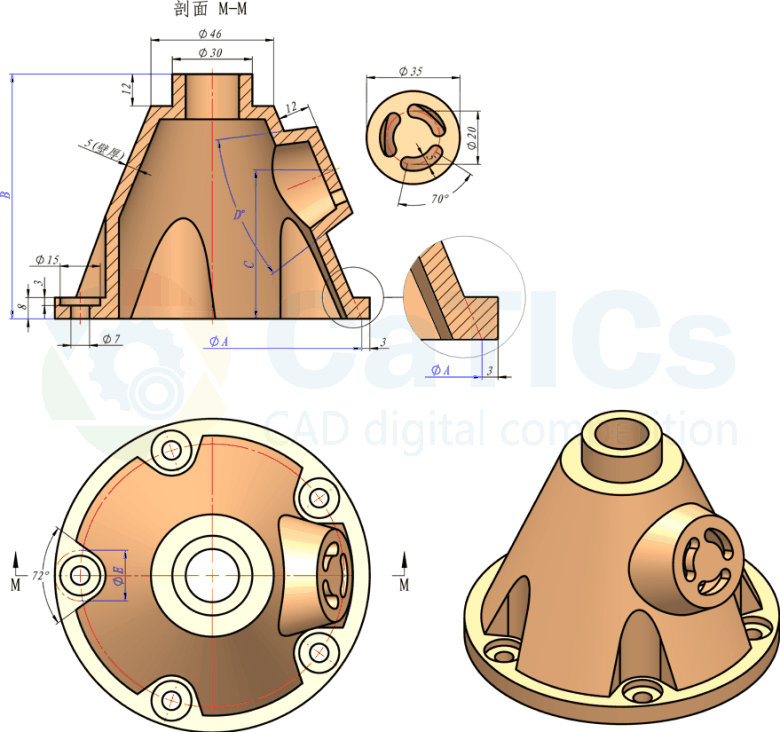

参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：
A=55，B=87，C=37，D=43，E=5.9，F=119
问题：
模型体积为多少?
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：281405.55）
参考视频：
唐康林：


视频来自：土豆

第二届第一题
02_01
题目：

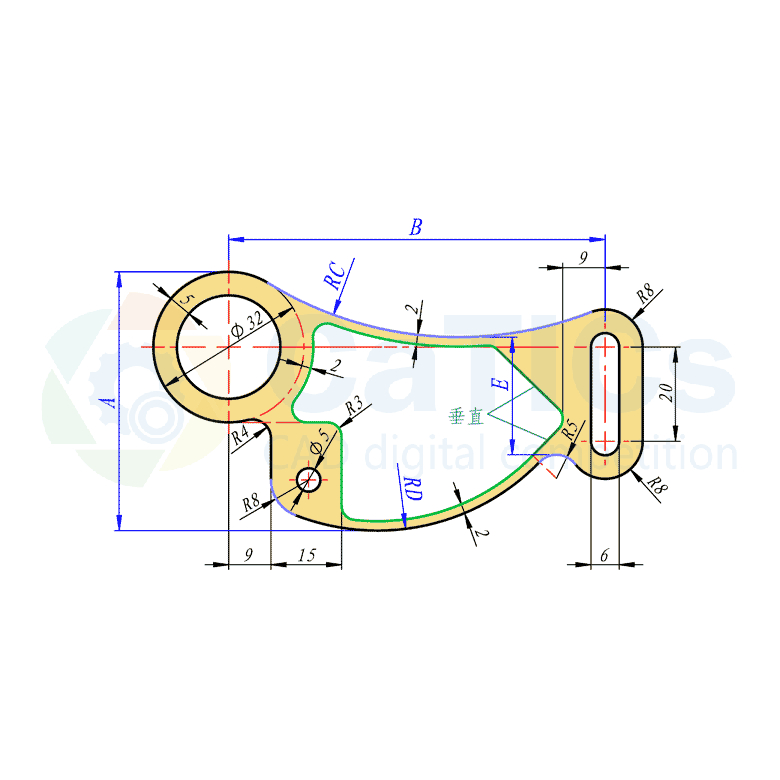

参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。其中绿色线条上的圆弧半径都是R3.
参数：
A=54，B=80，C=77，D=48，E=25
问题：
草图上色区域的面积是多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：1526.31）
官网参考视频：
黑龙江农业经济职业学院-孟婷婷


视频来自：优酷

第二届第二题
02_02
题目：
参照图构建三维模型，请注意其中的对称、同心等几何关系。
参数：
=20，B=40，C=30，D=18，E=108
问题：
模型的体积是多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：18991.26）
参考视频：
湖南同德职业学院-徐绍贵CAXA：
http://v.youku.com/v_show/id_XNDg3ODQ1NzUy.html
金华高级技工学校(金华市技师学院)-方显明solidworks：
http://v.youku.com/v_show/id_XNDg3ODI0MDAw.html
厦门海洋职业技术学院-陈家欣solidedge：
http://v.youku.com/v_show/id_XNDg3ODE4OTA0.html

看到你发帖，我就高兴

第二届第三题
02_03
题目：
参照图构建零件模型，注意其中的同心、对称、阵列等关系。
参数：
A=85，B=62，C=25，D=50，E=32
问题：
该模型体积为多少？
答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：117619.68）
参考视频：
辽阳职业技术学院-马彦solidworks：
http://v.youku.com/v_show/id_XNDg5NTY0MjUy.html

大家也可以练习一下出一下工程图，
练习一下能否用UG把工程图做到和赛题一致。
第二届第四题
02_04
题目：

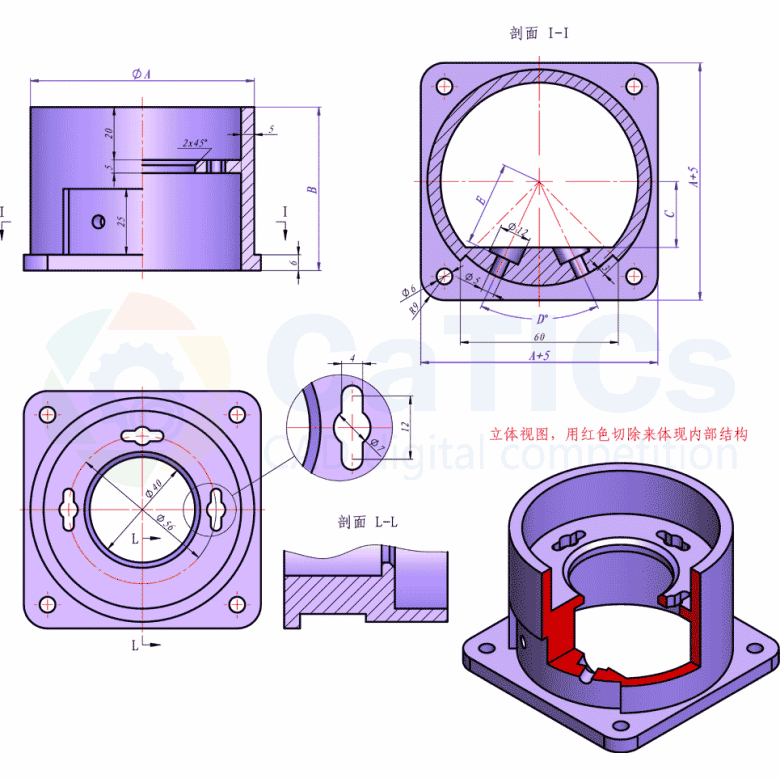

请参照图构建三维模型，注意其中的同心、对称、阵列等关系。
参数：
A=72，B=90，C=51，D=20，E=7
问题：
模型的体积是多少？答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：159549.76）
参考视频：
金华高级技工学校(金华市技师学院)-方显明solidworks：
http://v.youku.com/v_show/id_XNDkwNTMyODgw.html

第二届第五题
02_05
题目：

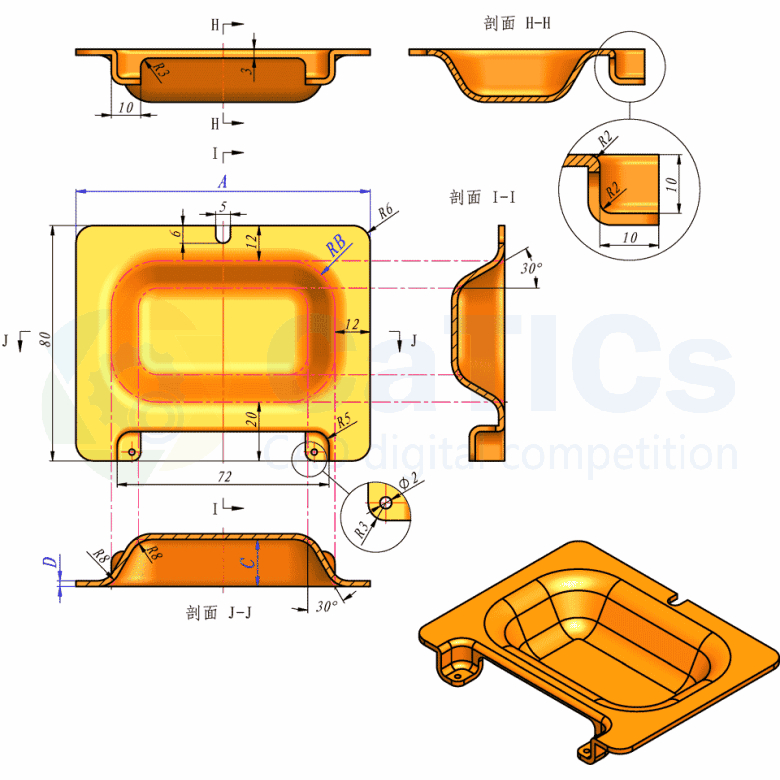

参照图构建零件模型,请注意其中的对称等几何关系。凹陷区域周边倾角为30度。
参数：
A=100，B=16，C=16，D=2
问题：零件体积为多少？答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：18326.54）
参考视频：
唐康林（NX 9.0）


视频来自：土豆

第二届第六题
02_06
题目：

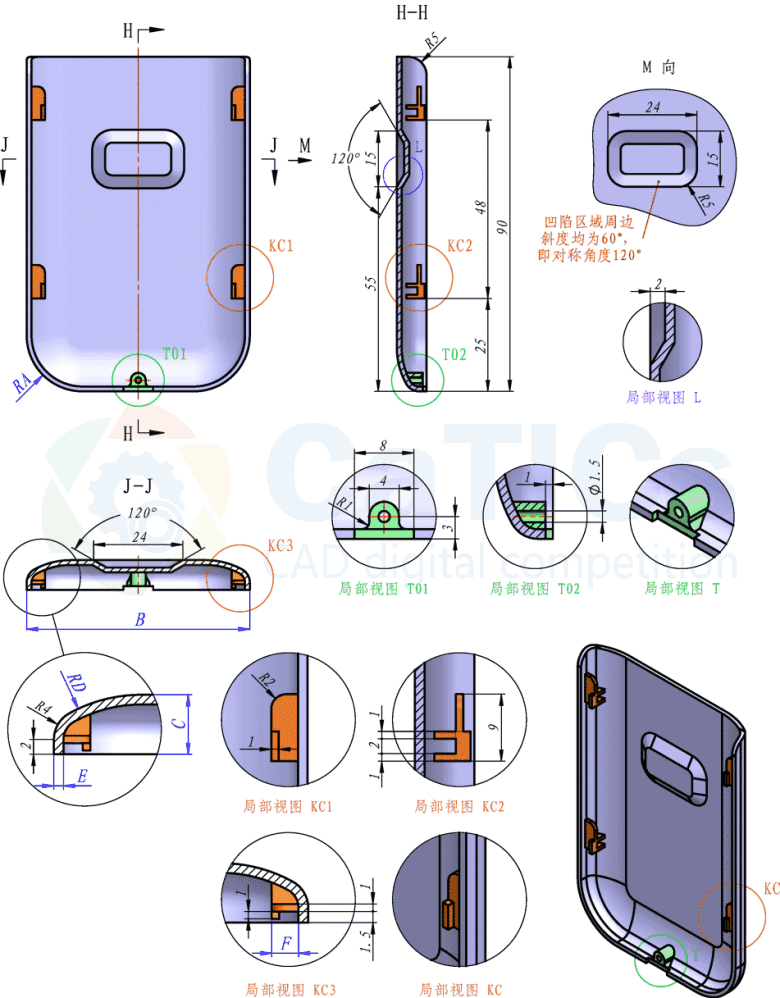

请参照图构建三维模型，注意其中不同颜色只表示模型中的不同区域，并非装配。
注意其中的对称、相切、共面等几何关系。
参数：
A=60，B=7，C=1，D=4，E=180，F=30
问题：模型的体积是多少？答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：4685.11）
参考视频：
唐康林：


视频来自：土豆
官网参考视频：
厦门海洋职业技术学院-陈家欣SolidEdge：
http://v.youku.com/v_show/id_XNDkwMzk3OTM2.html

第二届第六题（替补）
02_06替补
题目：

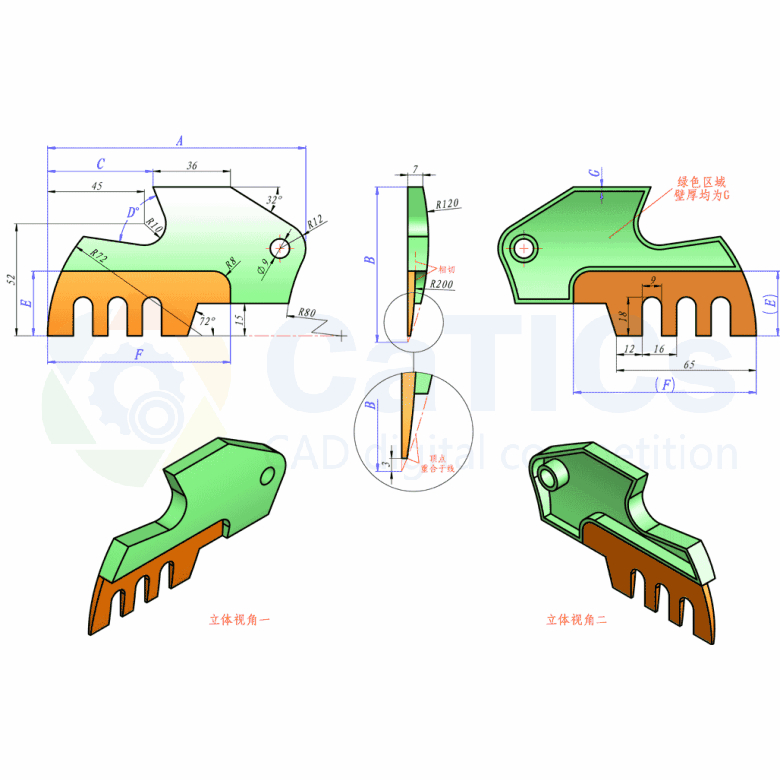

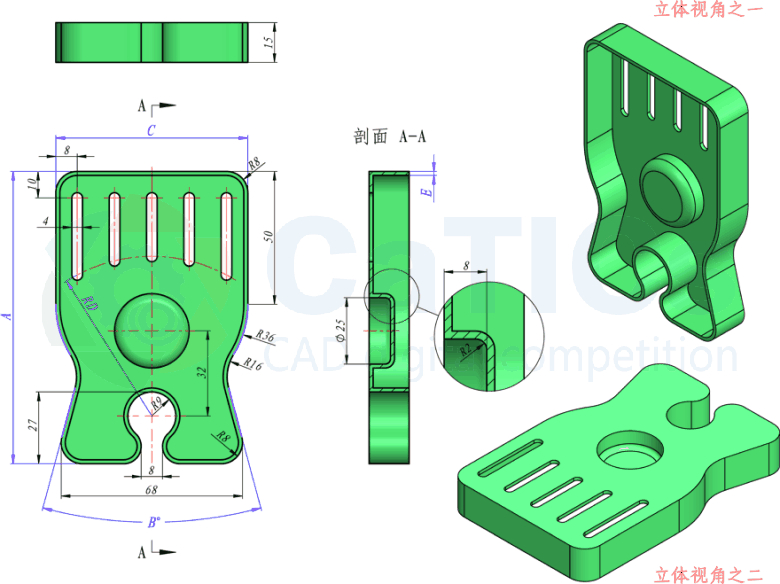

参照图构建零件模型，注意其中的绿色部分的壁厚均为G。注意其中的相切、阵列、同心等关系。
参数：
A=120，B=72，C=49，D=60，E=30，F=85，G=2
问题：模型的体积是多少？答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：15912.98）
参考视频：
唐康林：


视频来自：土豆
官网参考视频：
厦门海洋职业技术学院-陈家欣solidedge：
http://v.youku.com/v_show/id_XNDkwODYzNjQ0.html

第二届第七题（第二届最后一题）
题目：
请参照图构建零件模型，注意其中的水平、对称、同心等几何关系。
参数：
A=15，B=60，C=8，D=20，E=1.3，F=3.6
问题：模型体积为多少？答案：
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：8192.03）
参考视频：
唐康林：


视频来自：土豆
官网参考视频：
湖南同德职业学院-徐绍贵ProE：http://v.youku.com/v_show/id_XNDkwODUwMDky.html
盐城纺织职业技术学院-陈中玉proe：http://v.youku.com/v_show/id_XNDkwNzYwMDYw.html
