level 8
我文化少，只看出M2在1190-1260度淬火时的硬度60.5-65.3HRC时的冲击韧性在13.9j/cm2-11.9j/cm2之间。这和刀吧人所认为的M2韧性很好有很大出入，这个数值也就相当于V3N在硬度70HRC时的冲击韧性值（稍后上传V3N的数据）。
level 8
刀仙儿
楼主

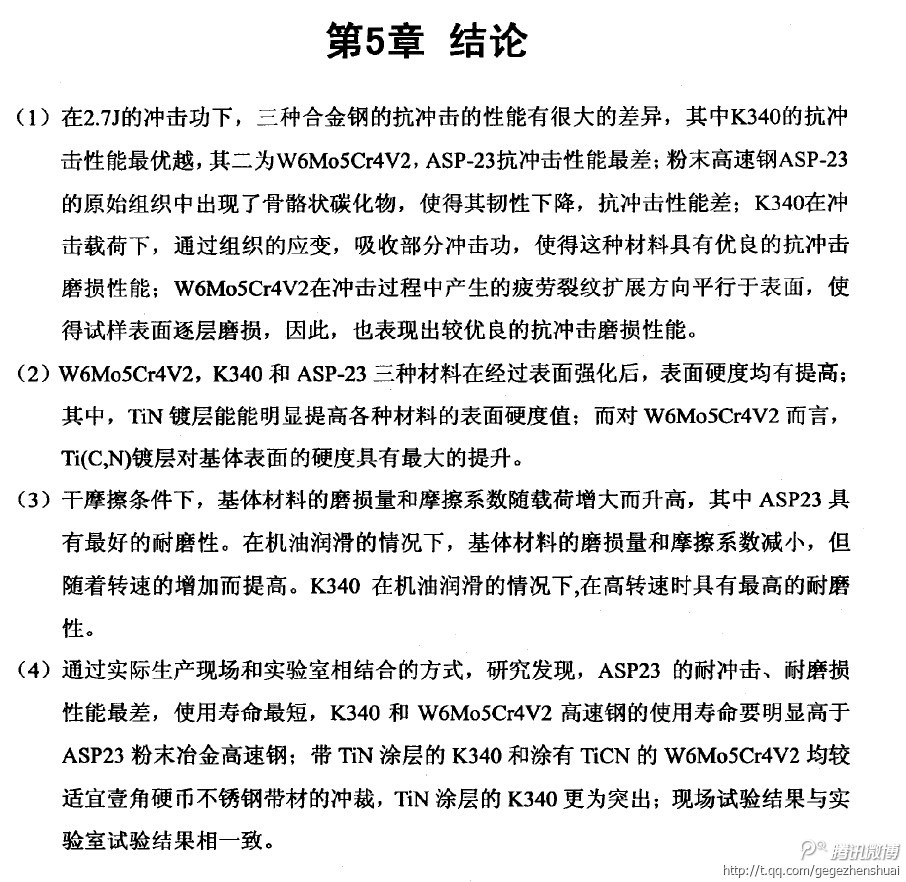

刀吧的喷子们常说V3N的韧性不如高速钢M2，今天查了一下资料，谁能帮我归纳一下M2在不同硬度时的冲击韧性是多少，资料如图。
我文化少，只看出M2在1190-1260度淬火时的硬度60.5-65.3HRC时的冲击韧性在13.9j/cm2-11.9j/cm2之间。这和刀吧人所认为的M2韧性很好有很大出入，这个数值也就相当于V3N在硬度70HRC时的冲击韧性值（稍后上传V3N的数据）。
2015年06月02日 01点06分
2
我文化少，只看出M2在1190-1260度淬火时的硬度60.5-65.3HRC时的冲击韧性在13.9j/cm2-11.9j/cm2之间。这和刀吧人所认为的M2韧性很好有很大出入，这个数值也就相当于V3N在硬度70HRC时的冲击韧性值（稍后上传V3N的数据）。
资料出自《热加工工艺》2010年第39卷06期。全文在35楼。
2015年08月21日 11点08分
资料为“北大核心”和“科技核心”双核心。资料经过多方专家会审通过。影响因子0.655。
2015年09月05日 11点09分
ISSN： 1001-3814 CN： 61-1133/TG 邮发代号： 52-94
2015年09月05日 11点09分
有些常见材料的资料较多，数据有可能不完全一致，比如权威文献和厂家资料、刀友测试的数据往往差异很大。本人不可能一一搜集并列举出来，只能做到尽可能找权威文献，但权威文献里不同作者的试验数据有的也会不同。所以本人搜集资料的目的是给大家多一份参考。如有不当，请勿与我纠缠。
2016年03月21日 13点03分
level 8
刀仙儿
楼主
备注：因为不同试样所测得的冲击韧性数据无法准确相互比较，所以我所整理的冲击韧性数据试样均采用10*10*55毫米的标准冲击韧性试样，跨距50毫米，试验温度默认为室温，如果找不到室温，是多少度就写多少度，试验机型号JB30B 冲击试验机冲击能量为0.3 KN.m或0.15 KN.m，如果找不到相同型号就不严格区分了，因为如果区分那么细就找不到资料了。关于材料冲击韧性的正规文献资料着实不多。
2015年06月02日 01点06分
3
经详细考察：下列关于V3N的文献所引用的V3N冲击韧性数据“1.5-4.0kgm/cm2”均引用自一篇陈景榕1982-12-27在《机械工艺师》发表的《超硬高速钢(V3N)用于冷作模具》，试验条件为跨距50毫米，
2015年06月04日 15点06分
而在后来的GB 229-1984、GB 2106-1988、GB 4159-1984、GB5775-1986、GB /T 1220-1992、GB /T 229-1994、GB /T 229 2007国家标准中都明确规定金属夏比缺口冲击试验方法的跨距为40毫米。虽然试样相同，跨距50所得数值应该远低于跨距40。所以按照后来的标准，V3N的冲击韧性硬远高于文中数值。
2015年06月04日 15点06分

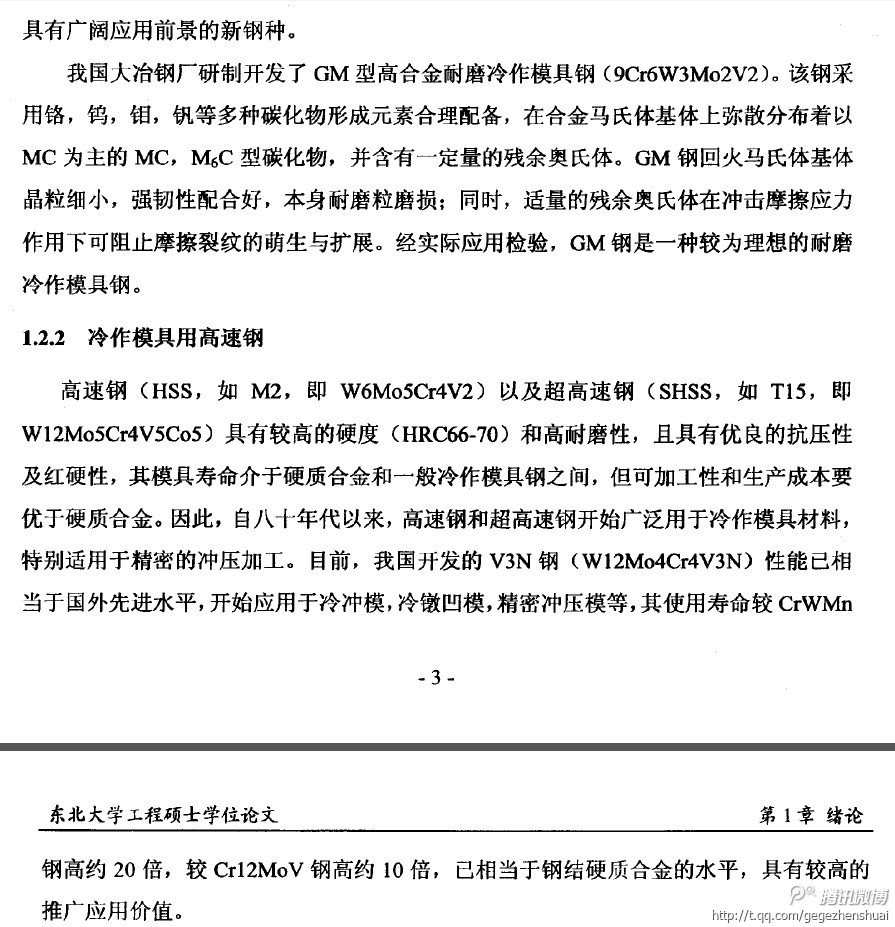

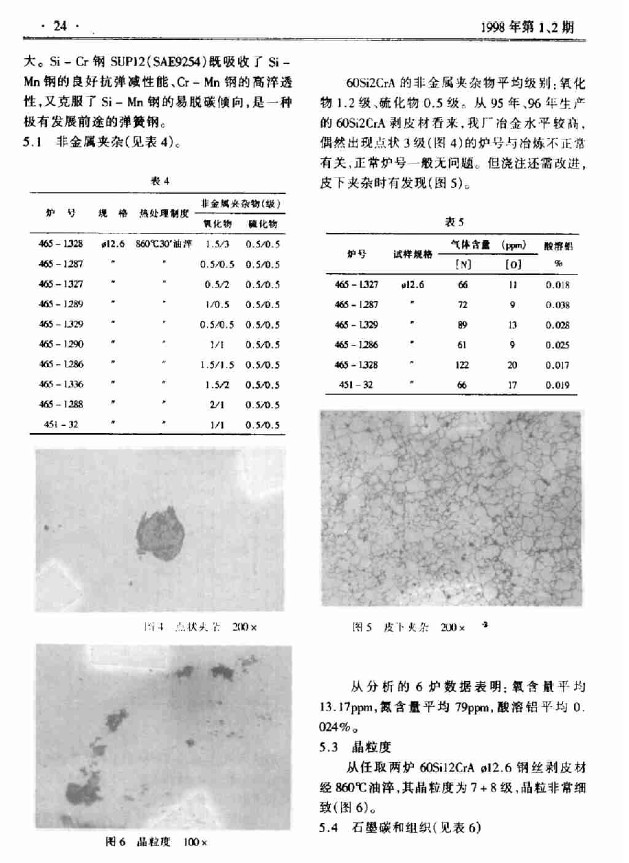

经仔细比对，下面关于其他材料的文献的跨距均为40毫米。 图片见29楼。
2015年06月04日 15点06分
level 8
level 8
刀仙儿
楼主
还有很多不一一上传了，最后上一个我们的厂长曹厚义教授早年发的
刊物：《金属世界》 , Metal World,
【作者】 陈景榕； 曹厚义；1995年04期
发表时间：1995-08-15
经常有人问我们客服：你们的白钢刀跟W18、W6 、W9之类的比怎么样？有他们好吗？本文有明确的回答：任何情况下, 用硬度为HRC66以上的V3N 白钢刀取代原用W18、W6 、W9等普通白钢刀, 均可取得经济效益,V3N 还可胜任一来列普通白钢刀或硬质合金难以适应的切削加工, 解决部分所谓“ 难切削材料” 的加工问题。
之所以经常有人问这些问题，我想这和论坛里“喷子”们的误导是分不开的。
2015年06月02日 10点06分
14
刊物：《金属世界》 , Metal World,
【作者】 陈景榕； 曹厚义；1995年04期
发表时间：1995-08-15
经常有人问我们客服：你们的白钢刀跟W18、W6 、W9之类的比怎么样？有他们好吗？本文有明确的回答：任何情况下, 用硬度为HRC66以上的V3N 白钢刀取代原用W18、W6 、W9等普通白钢刀, 均可取得经济效益,V3N 还可胜任一来列普通白钢刀或硬质合金难以适应的切削加工, 解决部分所谓“ 难切削材料” 的加工问题。
之所以经常有人问这些问题，我想这和论坛里“喷子”们的误导是分不开的。
level 8
level 8
level 8
level 8
level 8
刀仙儿
楼主

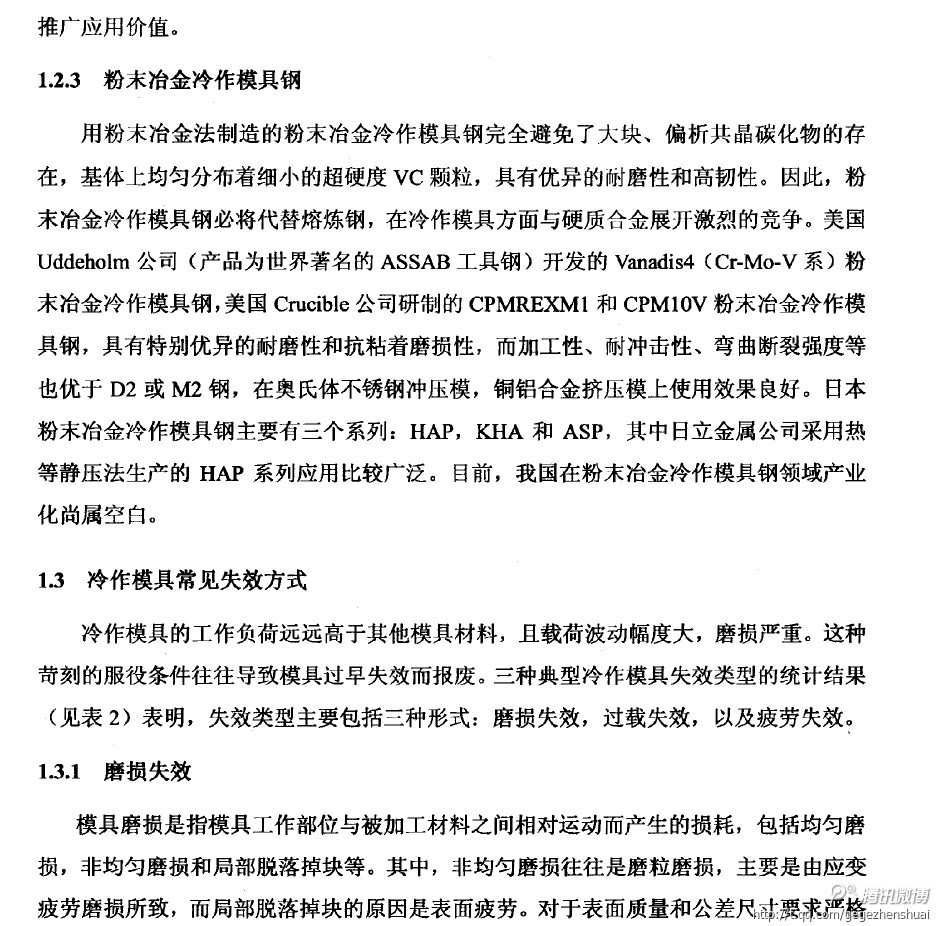

既然正史里找不到那些所谓的高端玩意的冲击韧性数据，我们就来看看瑞粉的晶粒到底有多细吧！是否真的如传说那么高大上。
文中显示：经热处理后晶粒度确实很细小，在1150度淬火时可达11，而1190度淬火时可达11-10.5。而V3N在1200度淬火可达11.2,1200度淬火可达10.7，可见比它还要细小一些，而我们的模具生产工艺和刀材生产工艺采用更低的淬火回火工艺，晶粒度可以更加细小。
备注：
钢的晶粒度从-3到12级，晶粒平均直径逐渐减小。
V3N的晶粒度数据来源于湾里工具厂王荣滨的“V3N超硬型高速钢车刀热处理新工艺”
2015年06月02日 12点06分
21
文中显示：经热处理后晶粒度确实很细小，在1150度淬火时可达11，而1190度淬火时可达11-10.5。而V3N在1200度淬火可达11.2,1200度淬火可达10.7，可见比它还要细小一些，而我们的模具生产工艺和刀材生产工艺采用更低的淬火回火工艺，晶粒度可以更加细小。
备注：
钢的晶粒度从-3到12级，晶粒平均直径逐渐减小。
V3N的晶粒度数据来源于湾里工具厂王荣滨的“V3N超硬型高速钢车刀热处理新工艺”
在其他文献中，V3N的晶粒度也有达到12级和11.5级的记载。
2015年06月04日 23点06分
level 8
![[呵呵]](/static/emoticons/u5475u5475.png)
level 8
刀仙儿
楼主
下文给出了粉末钢的颗粒尺寸，大家可对照21楼表格，看一下三代粉末钢的晶粒度级别。
另外必须强调，粉末钢并不是纯净的，也是有夹杂物的，且发展到第三代，其夹杂物含量才相当于电渣重熔钢的水平。
2001 年，整个欧洲粉末冶金高速钢的消耗量为3850 t，其中百禄钢厂的占有率为23%。国外2008年对粉末钢的需求量在5000 t 以上，按比例预测，我国在这一年的用量应为400 t，而实际上却只有几十吨，可以说少得可怜，（我觉得，在这几十吨里，刀友肯定占很大比重）另外，据国家统计局公布，2012年全国冷作模具钢产量为7.1654亿吨，可见，粉末钢的实际使用量少到何等地步。
2015年06月29日 15点06分
32
另外必须强调，粉末钢并不是纯净的，也是有夹杂物的，且发展到第三代，其夹杂物含量才相当于电渣重熔钢的水平。2001 年，整个欧洲粉末冶金高速钢的消耗量为3850 t，其中百禄钢厂的占有率为23%。国外2008年对粉末钢的需求量在5000 t 以上，按比例预测，我国在这一年的用量应为400 t，而实际上却只有几十吨，可以说少得可怜，（我觉得，在这几十吨里，刀友肯定占很大比重）另外，据国家统计局公布，2012年全国冷作模具钢产量为7.1654亿吨，可见，粉末钢的实际使用量少到何等地步。
level 8
level 9
![[酷]](/static/emoticons/u9177.png)
看完了，值得拥有.。从头到尾看完了
