再看了某大神的帖子后， https://tieba.baidu.com/p/3740757867
暗下决心要改变一直停留在调制ZVS上的电路水平。筹划了一个月的Tl494全桥等离子扬声器在几经波折后终于完成了！实际上这个电路上周末就已开工，不过那时候10uf MKP电容和irf9540场管还没到。今天元件凑齐了，趁着不加吧咕噜一下子就把这个尾巴收了！上电测试前那个心跳呀，简直突破200了，心都要跳出来的感觉
还好上电后没让我失望，电路的软启动功能让其在通电两秒后成功拉出了电弧！而且两个电位器，能够调谐，输入音频后能调占空比。调节也是观察电弧状态和音乐，我唯一会用的工具就是上周刚学会的万用表，示波器买不起，更不会用。。。。可能对于大神来说这玩意儿小菜一碟，可是却是我的一个突破，今年3月份开始研究ZVS，在此之前连交流直流都弄不懂，电容是什么都不知道。在制作了ZVS驱动，调制扬声器，sg3525单管自激扬声器后电路水平有了一定提升。为了做这个东西，买了3家店铺，还在某公司顺了俩1uf MKP电容，而今天看到这个花费自己无数心血的精美电路成功放出音乐电弧后，内心无比激动啊！代表本屌终于突破ZVS水平啦！
不过由于我电子基础几乎没有，所以在筹备494扬声器的这个月中得到了许多吧友不厌其烦的帮助！没有他们的真心帮助我也绝对不可能成功！再次感谢帮助过我的朋友们！
@木又木丙 @天神die
原来做3525单管经常毁芯片，所以由于担心大功率会烧坏元件，所以就用了一个非常破烂的电源变压器整流作为电源，电压13V，电流不到1A，滤波电容只有一个4.7uf，滤波不好所以电弧除了有音乐声，还有工频电流声。总之这个电源非常垃圾，不知道用手头的12V12.5A开关电源会不会烧坏电路

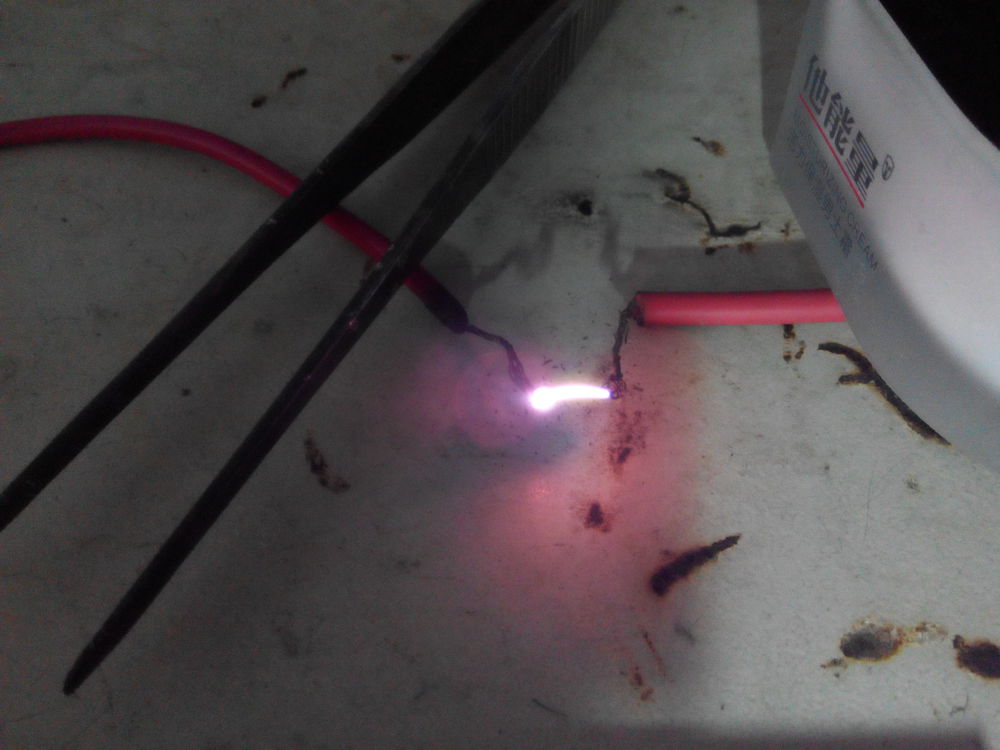

这就是电弧了，由于电源功率很小所以电弧比较弱

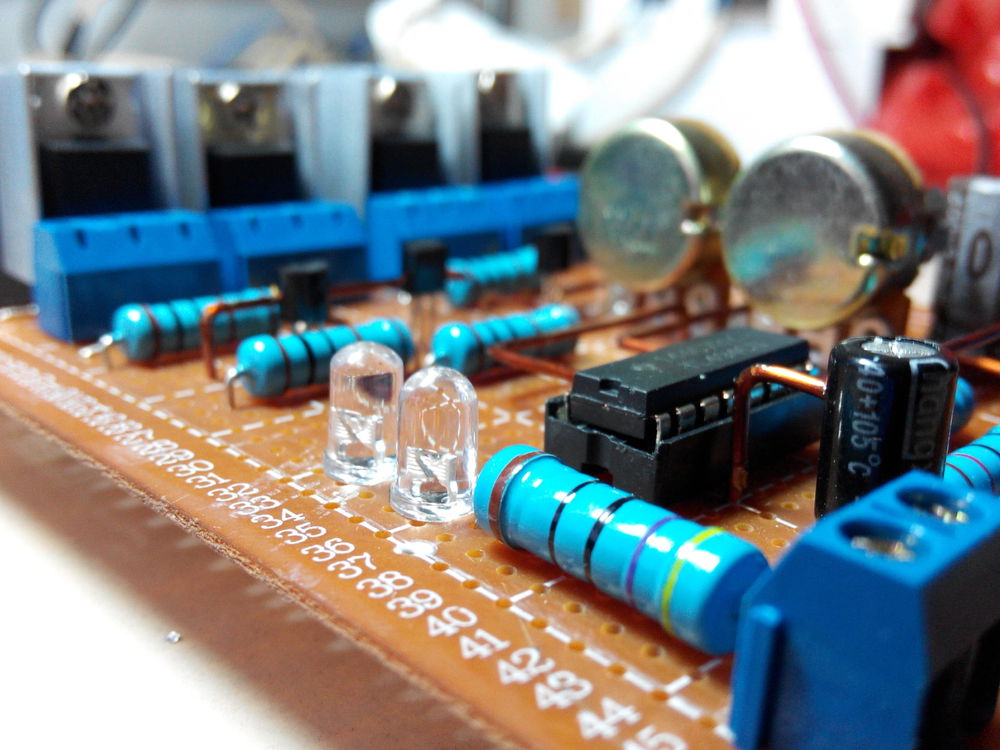

这就是电路板的整体效果，做它我花了不少于7个小时每一个引脚都是精心折弯的。。

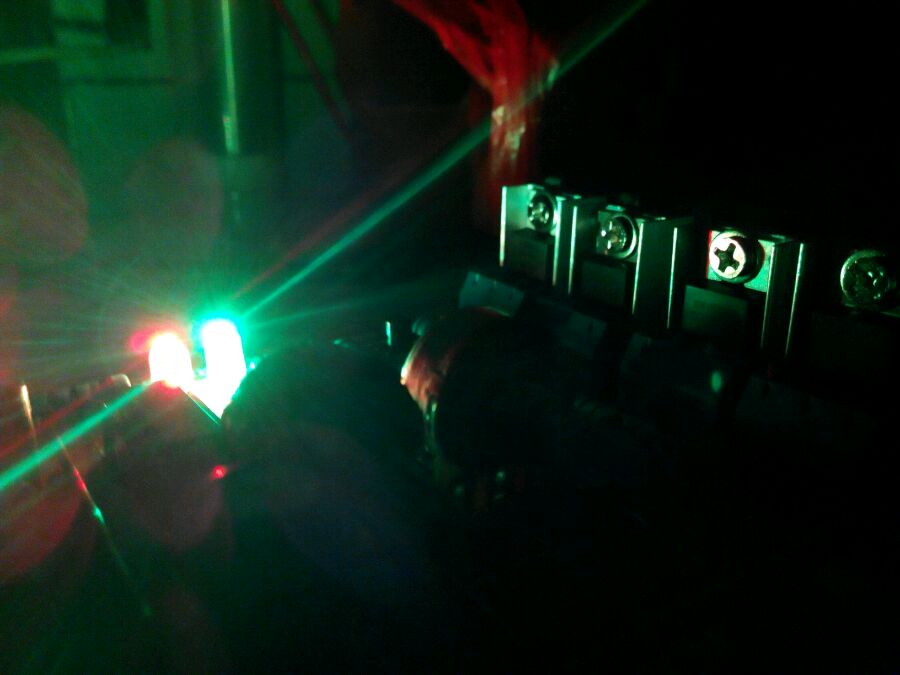

装逼专用的高亮度红 、 绿LED。本来想在电路板上装一个刚研究出来的多谐振荡器，那样可以实现LED轮流闪烁。。可惜这个电路板已经无法装下任何一个元件了

这就是前面做的无稳态多谐振荡双闪LED。。电阻采用并联方法得到合适的阻值
一开始买了irf9640，可是大神说无法代替9540，无奈又买了9540管。场管安装用的是接线端子，这样方便更换
两个0.1uf独石电容实在放不下了，便机智的放到了场管下方
很小巧的 S8050 和 S8550 三极管，组成图腾
滤波电容用电解会发热，所以用了10uf MKP电容。这个电容不好找，今天才到的货。谐振电容用的1uf MKP电容
90%的时间花在了布线走锡上面

做的真心不错。顶帖

下面就是布线图了，分别是驱动部分和功率部分。完全按照这个图制作的，绝对准确无误

终于成功了，恭喜恭喜

场管工作几分钟后感觉有些烫，不知道什么原因。。不谐振吗？

恭喜，建议换个大点的散热片，这个电路虽说效率高，但电流大了发热也是有点。。我打算加装风扇的

布局 走线都很好看！悍功不错！赞个

功率部分太拥挤了，主要是没想到需要用到那么大的mkp电容，所以驱动部分布局比较分散。电容到货才发现空间不够了。

话说变压器电流大的时候都会有工频电流声，我最爱这种声音拯救了我的电路无数回

to220的间距能塞进接线端子？

太好了，终于精了！来zvs吧第一个精品贴

昨天由于没来得及拍摄所以没上视频，今天随便调试了下就录了一首歌，电源是12V 170ma低功率的电源变压器整流滤波而得，由于电流极小，电弧不能拉的太长，而且没有经过任何仪器调试，全手工调试，所以效果可能比较一般，但是也很不错了
@木又木丙 @天神die

视频来自：优酷

led效果不错

话说那个三极管的推挽电路不会产生交越失真吗？在B级加2个二极管效果会更好吗？

TL494左边第五脚接的电容是多大的？
