再提问一次，请问如何制作一曲线族的伯德图？
mathcad吧
全部回复
仅看楼主
level 1
吃饱闲着 楼主
第一次在贴吧发帖，诸多失误请见谅。。。
这是我改变Gx(f)中的Hix作的伯德图，有没有什么方法，做得像下面那样，只用一个式子且让竖轴只显示一个函数名就能画出曲线族？
在matlab我是用for和bode命令解决的，但对于mathcad我是新手。

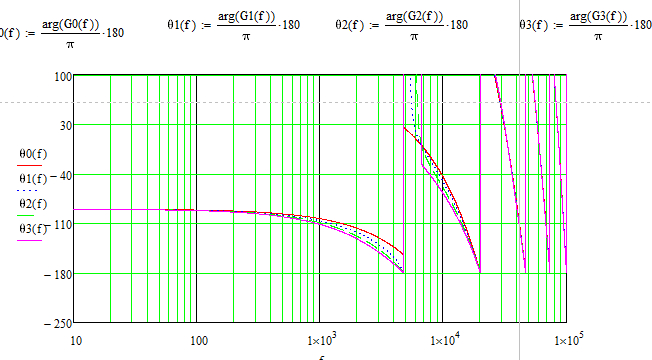

另外，我的相频图不太对，求高手指导！
2015年05月22日 03点05分 1
level 12
朱老剑客
嗯，继续看吧规吧。
2015年05月22日 03点05分 3
level 1
吃饱闲着 楼主
不好意思。。。。。。
这是一个LCL逆变并网系统的开环传递函数，我用的是MC15M030
这是源文件：[无效] http://pan.baidu.com/s/1i3u27JJ
2015年05月22日 03点05分 4
level 11
randvac
如果不是搞信号处理的，恐怕难以理解你的需求。建议要么科普下波特图及其他相关知识，要么抽象成与专业无关的内容只说 mathcad 中的操作。
2015年05月22日 04点05分 5
level 12
朱老剑客
@angelycs ，波特图在MC吧里的例子很多了，有十几个了吧。所以他科不科普无所谓，他说的这个画函数族在MC吧里也有五六个帖子了。
我想说的倒不是楼主是否翻旧贴，而是这两个知识点在MC吧里出现了那么多次了，各位掌握了么？如果各位掌握了，我想看看各位自己的回答。
2015年05月22日 05点05分 6
randvac
即便什么都没翻也应该在提问时注意提问效率。我倒是觉得重复话题可以接受，一是贴吧搜索功能这尿性，二是闻道有先后，思考不会过时，能引发人思考的话题毕竟还是好的。
2015年05月22日 09点05分
level 15
月城翁

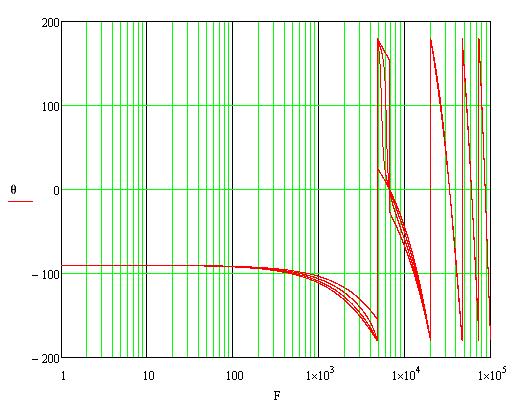

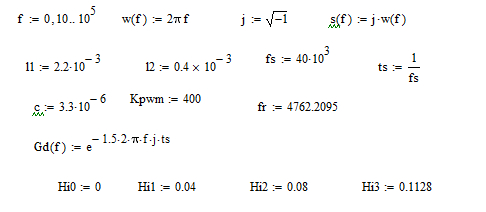

我不懂楼主的专业，我能做的工作就是按楼主的思路把计算的过程写到了一个程序板中。这样，X和Y轴都只有一个变量。
正确否？不知道。供楼主参考。
2015年05月22日 09点05分 7
月城翁
不需要写j:=根号-1 ,只要写成1j ，就可以了。
2015年05月22日 10点05分
月城翁
优化后的程序见17楼
2015年05月22日 10点05分
level 15
月城翁
2015年05月22日 09点05分 8
level 15
月城翁
2015年05月22日 09点05分 9
level 15
月城翁
2015年05月22日 09点05分 10
level 15
月城翁
2015年05月22日 10点05分 11
level 15
月城翁
2015年05月22日 10点05分 12
level 15
月城翁
2015年05月22日 10点05分 14
level 15
月城翁
优化：
2015年05月22日 10点05分 17
level 1
吃饱闲着 楼主
谢谢！
2015年05月23日 00点05分 18
