求助：带负载下BOOST电路升压升不上去
zvs吧
全部回复
仅看楼主
level 4
wia19901110 楼主
BOOST电路已经做出来了，但是升压能力及其有限，100W条件下只能从200V升到220V，在到达升压极限的时候观察示波器发现损耗很大，问一下有没有提升升压能力的办法啊？
2015年05月04日 12点05分 1
level 12
M-S刘
没电路图怎么分析呢[疑问]
2015年05月04日 22点05分 2
wia19901110
就是书上的BOOST电路，输出侧做电压反馈
2015年05月05日 00点05分
level 13
RUTUEN
把电感换大点
2015年05月05日 00点05分 3
wia19901110
好的，我回去试一试，现在用的是5mH电感，电容是2200μF，开关频率是9K
2015年05月05日 01点05分
RUTUEN
回复 wia19901110 :频率大点20几J
2015年05月05日 01点05分
RUTUEN
k
2015年05月05日 01点05分
wia19901110

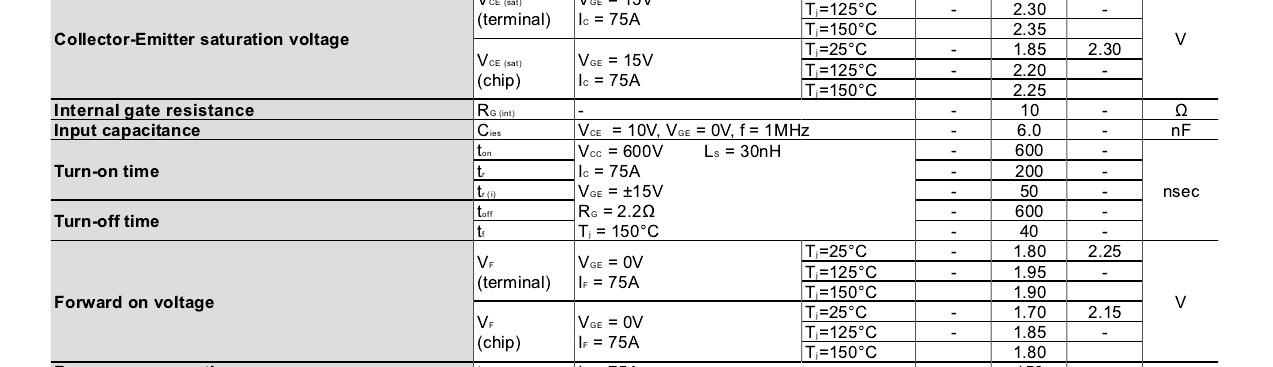

@RUTUEN 我用的是IGBT，不清楚可不可以升到这么大频率，最大试过12K
2015年05月05日 01点05分
level 4
wia19901110 楼主
2015年05月05日 06点05分 4
level 13
a675403737

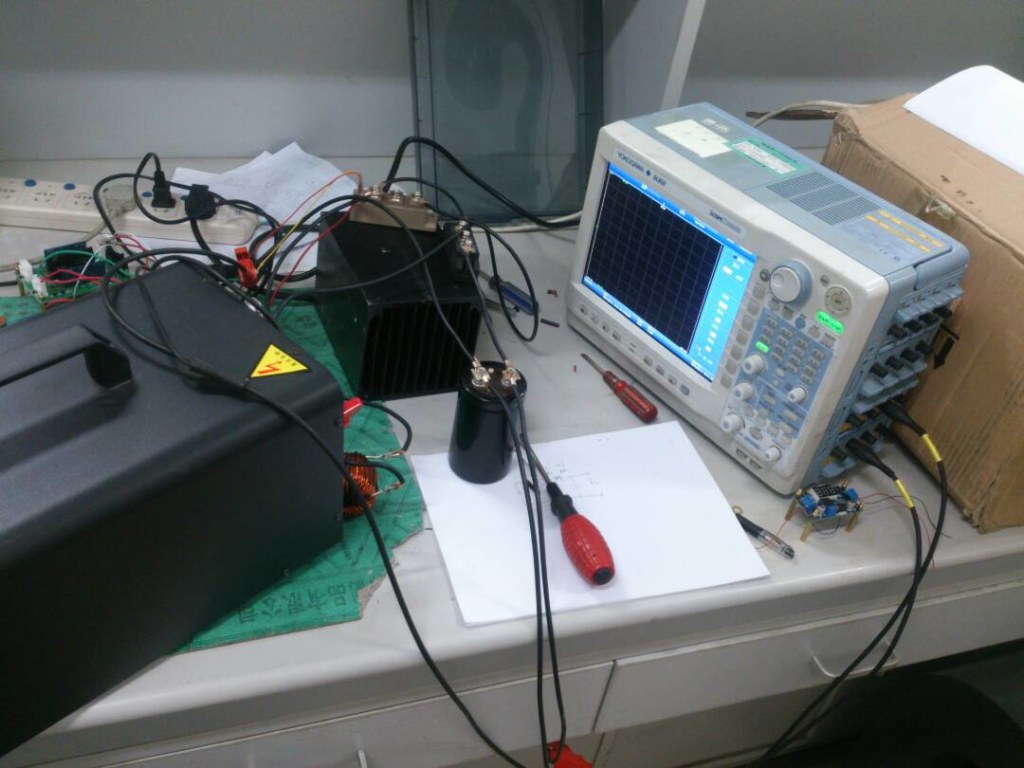

我是来看示波器的
2015年05月06日 13点05分 5
wia19901110
?
2015年05月08日 07点05分
a675403737
@wia19901110 示波器真心好
2015年05月08日 12点05分
level 7
guosijia2014
电路呢
2015年05月09日 15点05分 6
level 13
勤奋的ZXHB86
牛逼示波器
2015年05月14日 12点05分 7
wia19901110
肯定不是我的~
2015年05月14日 13点05分
level 14
3213kfir
根据描述，主要检查电感量是不是过大或者过小，然后看看电感的电流容量或者Q值。
2015年05月26日 11点05分 10
level 1
主吧你爱我
mos管的耐压值严重影响升压极限
2023年05月07日 14点05分 11
