B.faceu PCB上只有一列8颗固定的RGB底灯，

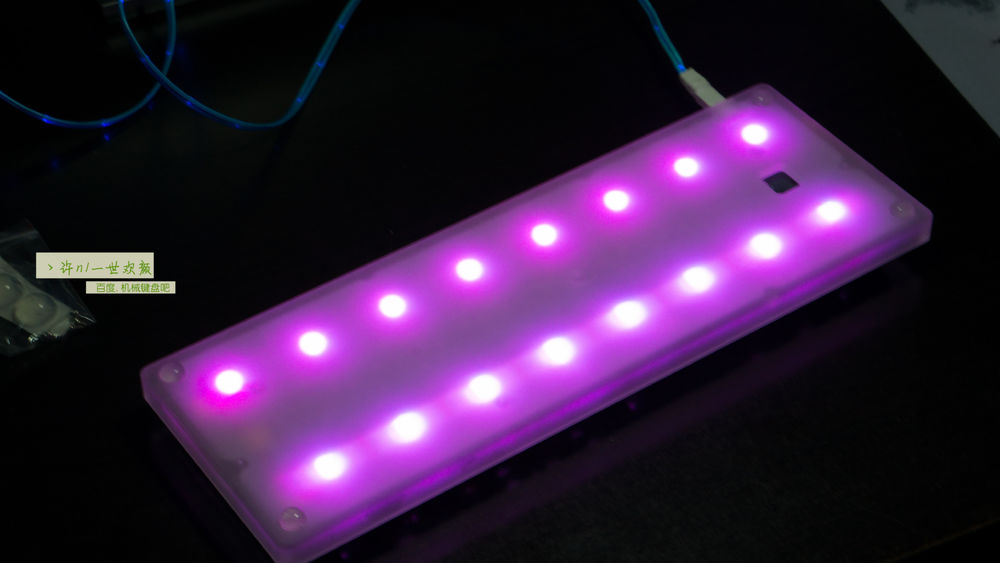

但是上了透明外壳后的效果不尽人意，
好在支持继续扩展RGB灯，
这次毛毛给大家带来的就是B系列板子增加RGB灯带的教程，
其他部分PCB也可用作参考。
后面部分也有B系控制程序的说明。
用于修改键值、控制RGB底灯等功能。
首先，
Bfaceu并不能使用Tex的乳胶壳，应该底灯有加强筋会顶到Rgb灯珠，如要使用tex乳胶壳请解决掉加强筋。
灯带会遮挡很多元件、焊盘，
所以！
灯带应该在PCB焊好轴体和LED后再来焊接粘贴，
不要搞错了顺序！

前排
~



又见技术贴

顶

3

灯神毛。

我也有一条，不过我放机箱里了

灯带焊盘，上好松香后，在焊盘均匀的上锡，为焊接导线做准备。

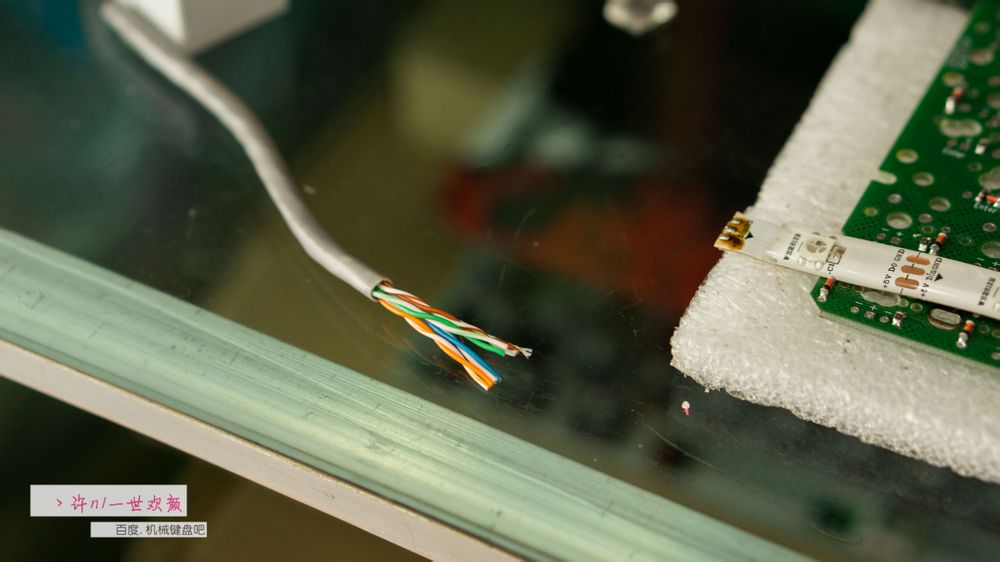

导电的话，带有绝缘层的线就行了，
图中我直接从网线里抽出的线芯使用。。。
预估大概的长度后裁剪。

X

娃娃头不能先拍在吃

下面是B系控制程序的说明

why so diao?

B.系列 简单固件修改
修改固件前，板子需直接连接到电脑USB端口（绕过USB HUB，usb分线器可能导致失败）
下载B series.zip文件，解压出来

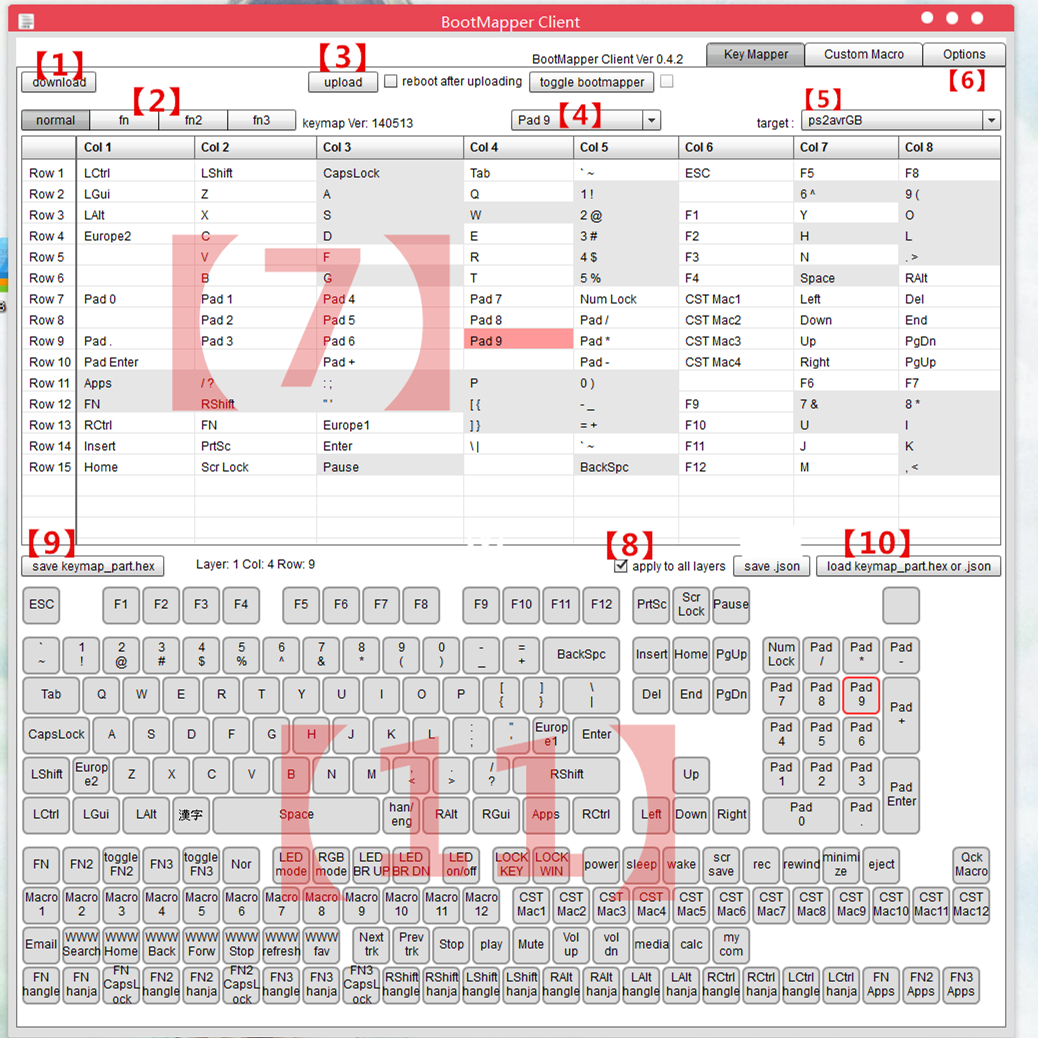

打开文件目录内的bootMapperClient文件夹内的bootMapperClient.exe
【1】 读取该PCB内的固件
【2】 按键层
【3】 直接保存固件到PCB内
【4】 按键值选择框
【5】 PCB型号
【6】 Bfaceu为底部RGB控制
【7】 固件键值坐标图
【8】 勾选此项后修改【7】中的每个坐标，直接修改4个层
（比如y3,x4这坐标普通层简直为“w”fn1层简直为“up，就是方向键上”fn2,3层为w，勾选此项后修改任意一层为“1”后另外三层均一同改变为“1”）
【9】 固件文件另存为hex文件
【10】 加载hex文件
【11】 键值可选列表，不要以为是当前键位示意图。
点击【1】读取当前PCB内的固件，然后在【7】中修改好每一层的键值之后点击【3】保存到PCB。
如果不小心修改错了键值（作死了），再点击一次【1】读取固件就行。
【1】解开RGB设置
【2】锁定RGB设置
【3】底部RGB点亮颗数，点击change改变、保存【Bfaceu目前底部就8颗】
【4】底部RGB开关
【5】底部RGB所变幻的颜色，update color保存设置
【6】底部RGB变幻方式，分为三种，渐变、无变化直接变色、波浪变色
【7】底部RGB单色常亮
【8】底部RGB亮度
【9】触发字符时，底部RGB变化
【10】触发字符时，底部RGB变化为指定颜色，无触发5秒后变为常亮色（【4】【5】【7】）
【11】触发字符时，底部RGB变化为当前颜色的反色。
（例如当前为红色，触发字符后变为蓝色）无触发5秒后变为常亮色（【4】【5】【7】）
【12】刷写，这个需要进boot. 键位全乱了用他回复.
以上，就是这次的BfaceU 简单固件修改全文
感谢兰哥的手把手指导

本帖所有内容完毕，饿死了，找吃的去了！
