之前造了人生第一个感应加热结果它死得很惨[汗]，于是这几天趁着五一放假升级一下套件，造一个耐操点的。
图片来自：木又木丙的百度相册

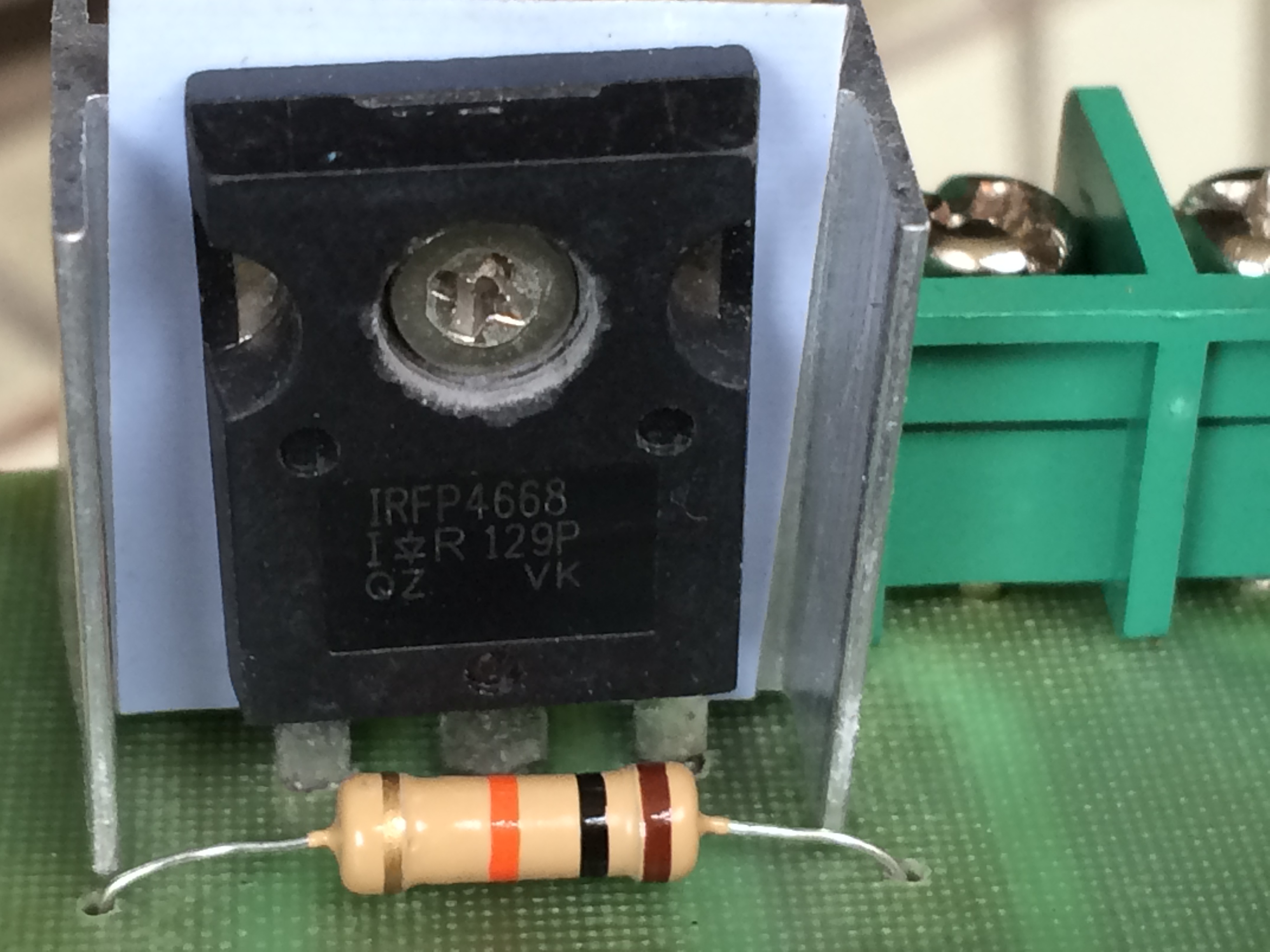

4668
镇楼[滑稽]
2015年04月29日 14点04分 1
level 14
-乌蝇哥-
[滑稽]好奇怪的封装
2015年04月29日 14点04分 2
木又木丙
插得好快。。会长只能住三楼了[滑稽]
2015年04月29日 14点04分
路上无人我自横
貌似TO247[笑眼][笑眼]
2015年04月30日 00点04分
木又木丙
回复
·���������Ժ�
:247无误[笑眼]
2015年04月30日 00点04分
木又木丙
回复
·���������Ժ�
:话说tc最近怎么了？为啥他的精品贴都删了咩？
2015年04月30日 02点04分
level 16
木又木丙 楼主
二楼献给会长和她的第一个黄段子[笑眼]
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 3
-乌蝇哥-
[滑稽]不好意思二楼被我抢了
2015年04月29日 14点04分
木又木丙
会长我对不起你，二楼没抢着[泪]
2015年04月29日 14点04分
木又木丙
回复
ͬ־�ǵ�������
:[怒]我要苦练麒麟臂，锻炼手速[滑稽]
2015年04月29日 14点04分
AMANTORX
回复 木又木丙 :这是什么动漫
2015年04月29日 14点04分
level 14
-乌蝇哥-
[汗]那个螺丝孔是你磨大的？
2015年04月29日 14点04分 4
木又木丙
因为我买的拆机件，所以螺丝孔已经是黑木耳了[滑稽]
2015年04月29日 14点04分
-乌蝇哥-
回复 木又木丙 :[滑稽]
2015年04月29日 14点04分
木又木丙
回复 同志们到碗里来 ：[haha][滑稽][胜利]
2015年04月29日 15点04分
level 16
木又木丙 楼主
电路图我参考的这一张，仅电路结构，参数没用上面的
2015年04月29日 14点04分 5
木又木丙
貌似我的跟这个还不大一样。。。
2015年04月30日 07点04分
level 16
木又木丙 楼主
元件参数我参考了btj14009的帖子
https://tieba.baidu.com/p/3090628299
鸣谢 btj14009[哈哈]
2015年04月29日 14点04分 6
btj14009
这个管子结电容很大，G极最好使用独立电源供电加图腾柱，不然管子发热很严重。G极电阻也很悲剧。
2015年04月30日 16点04分
木又木丙
回复 btj14009 ：遇到大神了。。。你说对了4668发热很严重，后来换成260就好多了，我还以为是管子的问题呢[泪]
2015年04月30日 16点04分
btj14009
回复
ľ��ľ��
:嗯嗯，建议用图腾柱。
2015年05月01日 00点05分
木又木丙
回复 btj14009 ：好的，谢谢啦[哈哈]
2015年05月01日 00点05分
level 16
木又木丙 楼主
元件型号列表：
IRFP4668x2
1N5349Bx2
25W 500Ω 黄金铝壳电阻
10kΩx2(1W)
HER508X2
1.5mm漆包线铁粉心电感x2(30圈)
mpk 0.3uf 电容X5
2015年04月29日 14点04分 7
level 16
木又木丙 楼主
最开始的工作是布线
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 9
level 16
木又木丙 楼主

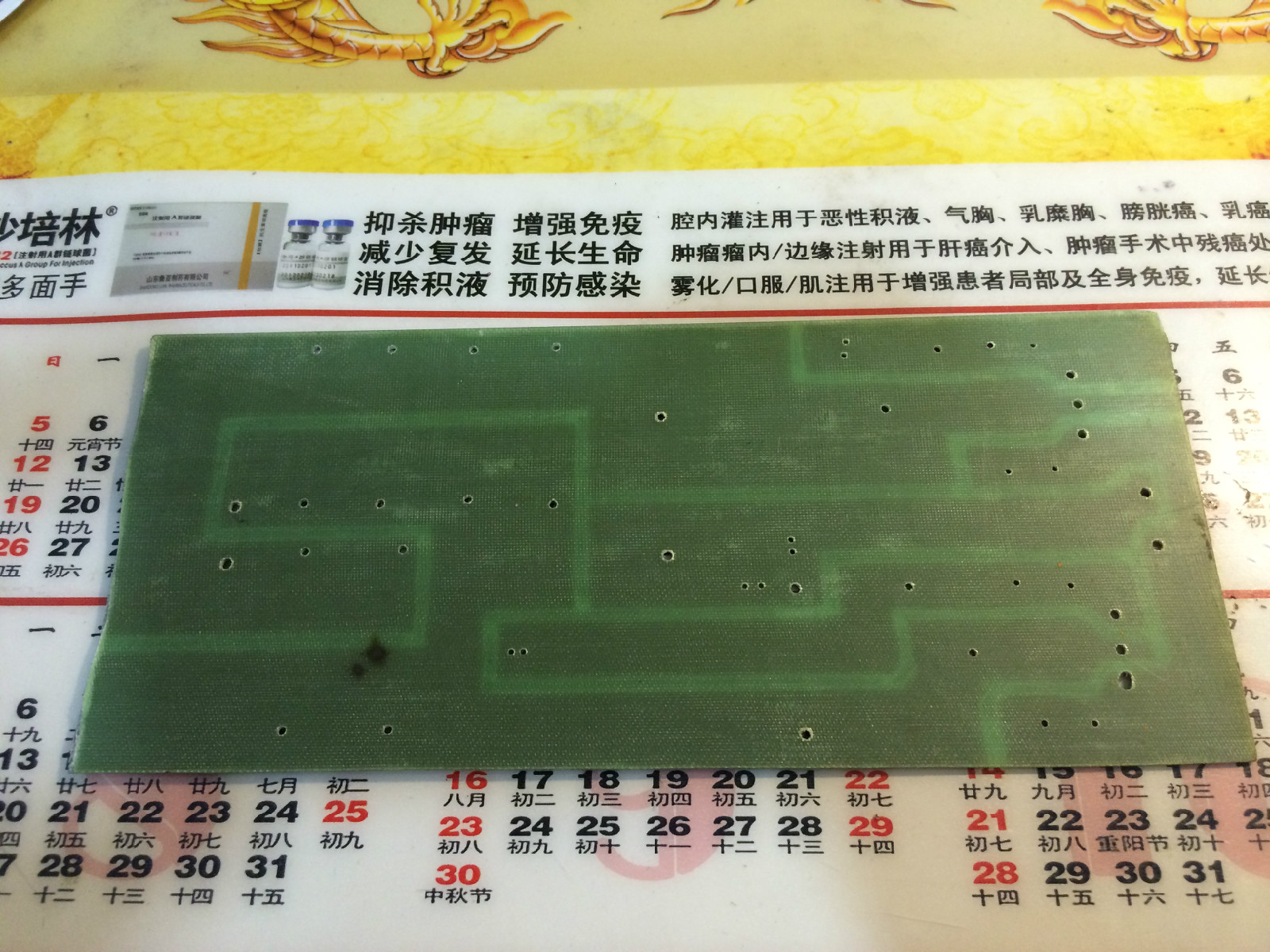

设计走线样式
图片来自：木又木丙的百度相册打孔

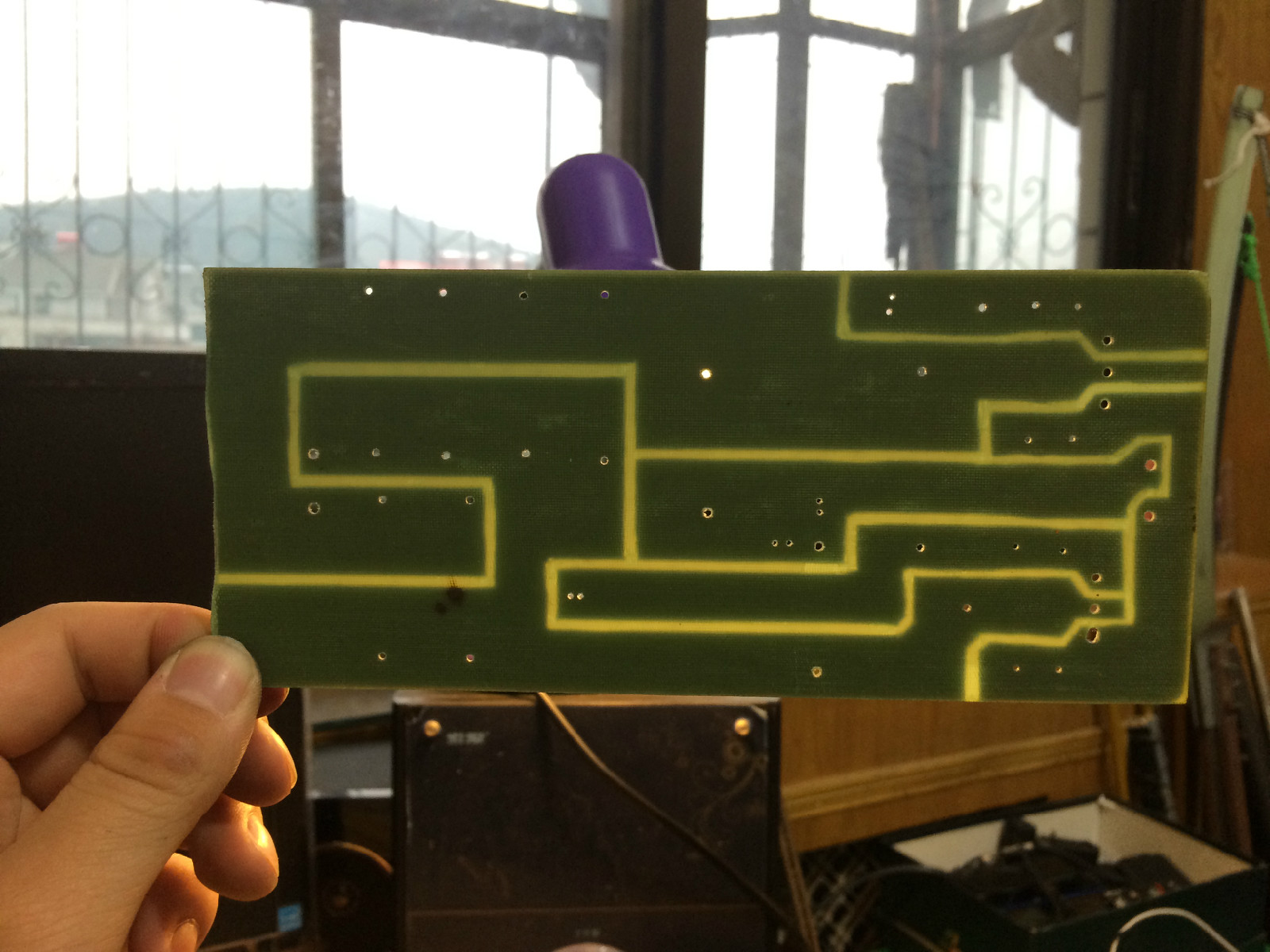

图片来自：木又木丙的百度相册全都插穿了[滑稽]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月29日 14点04分 10
level 16
木又木丙 楼主

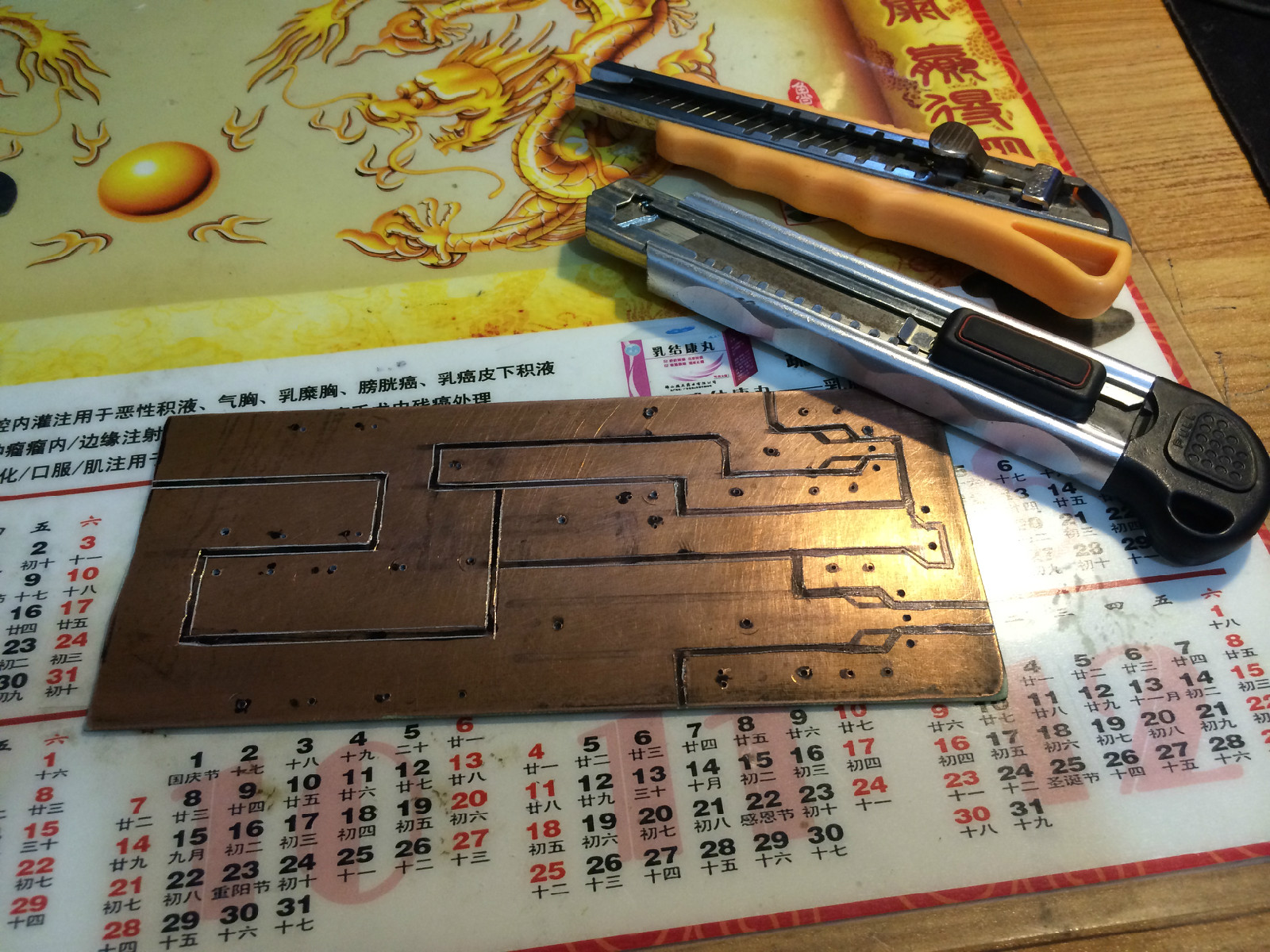

先用刀刻好
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册再把铜箔揭下来
完成
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月29日 14点04分 11
level 16
木又木丙 楼主

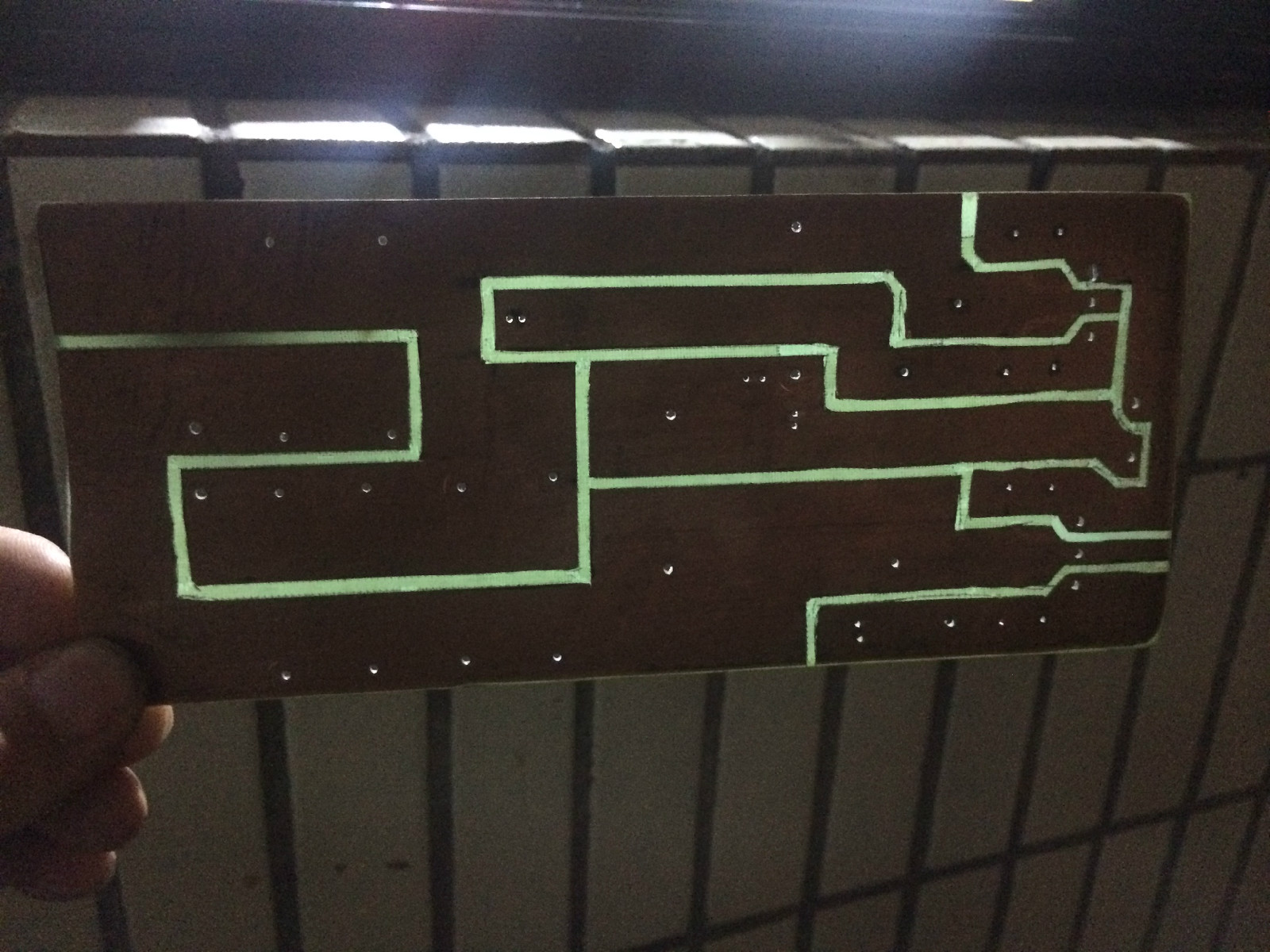

还挺有美感的[笑眼]
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 12
level 16
木又木丙 楼主
全家福
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 13
level 16
木又木丙 楼主

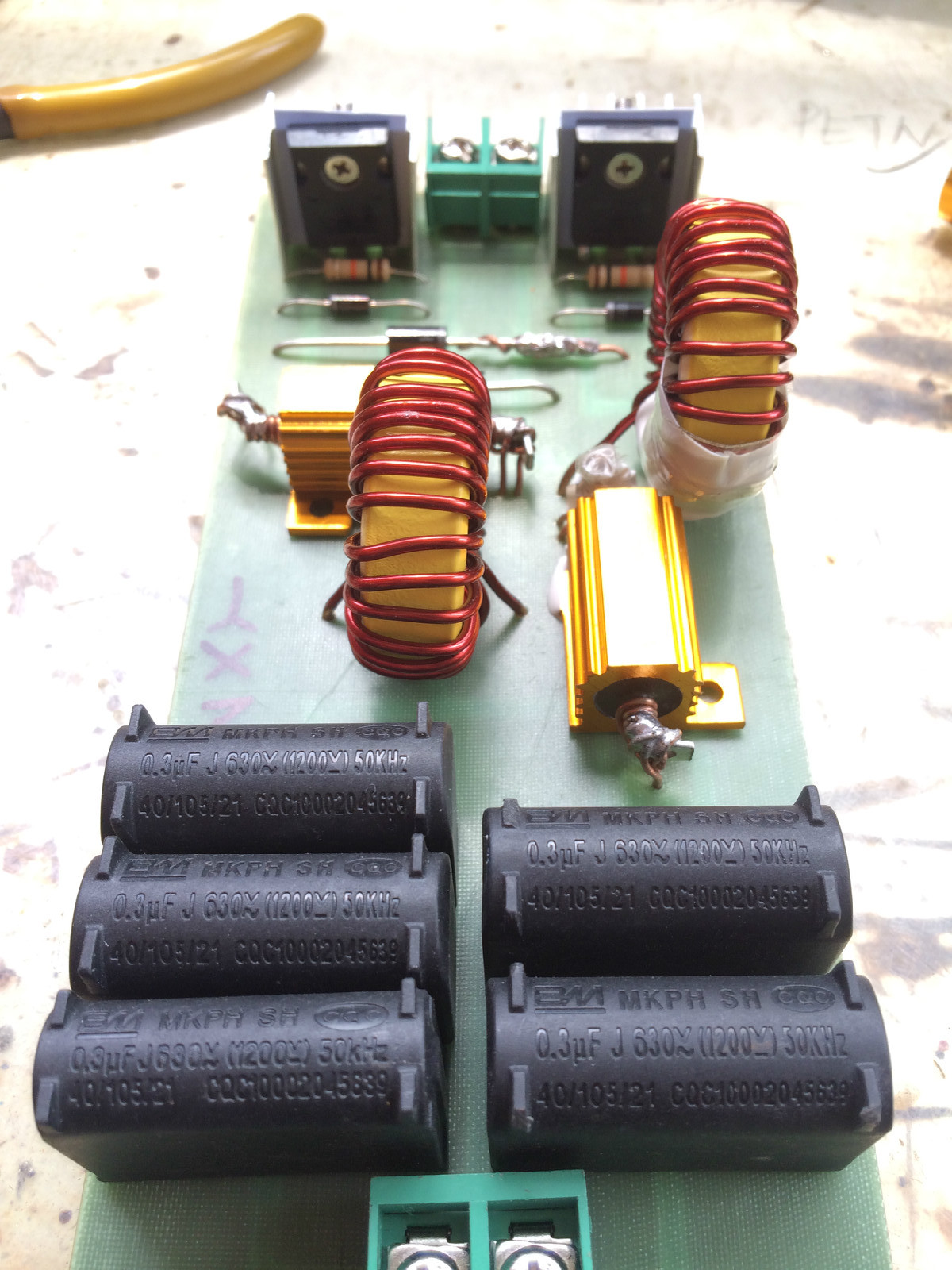

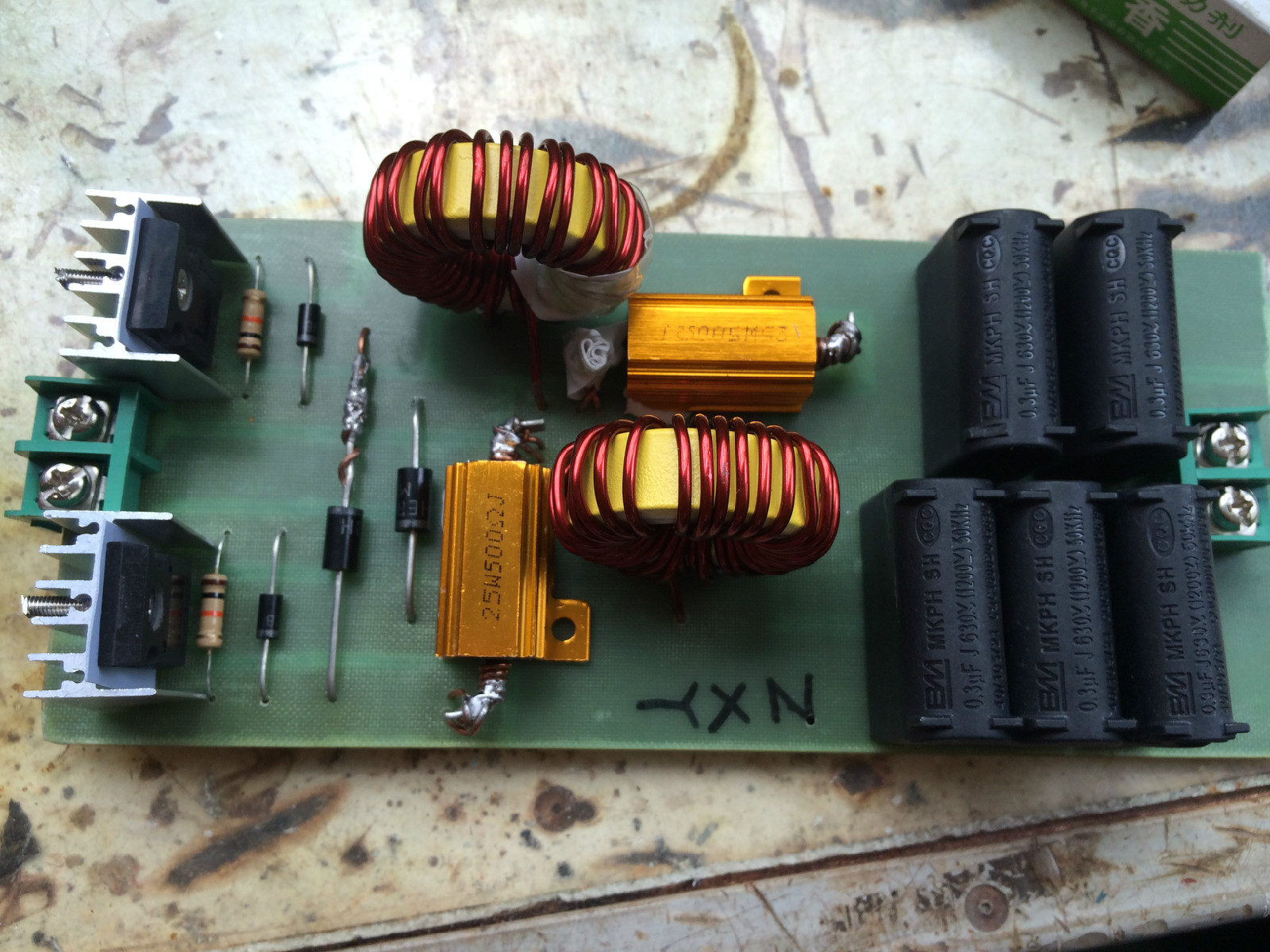

往走好线的板子上焊元件真是一瞬间的事[滑稽]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月29日 14点04分 14
level 16
木又木丙 楼主

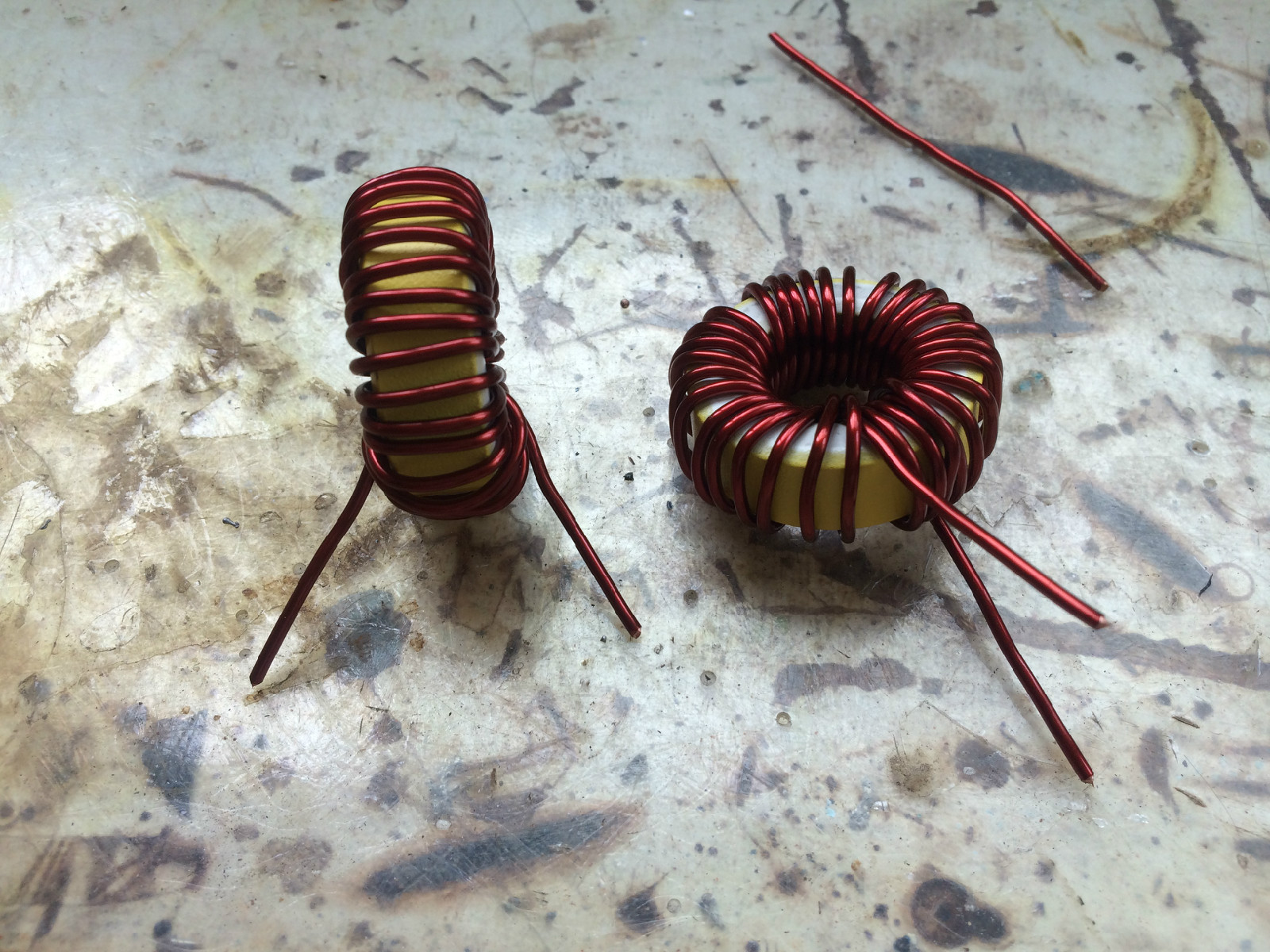

忘了发，自绕的电感[哈哈]
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 15
level 16
木又木丙 楼主
在楼主试机时发生了一件不幸的事。。。4668发热很严重，我猜可能是拆机管子的性能下降或者是gs电压用12v太低导致管子没有工作在开关状态导致的，总之，我把4668换成260以后发热明显改善。但是无抽头zvs做感应加热管子发热还是很厉害的，过两天给管子加个水冷。
2015年04月29日 14点04分 16
level 16
木又木丙 楼主
下面上视频 [哈哈]


视频来自：优酷
2015年04月29日 14点04分 17
level 16
木又木丙 楼主
于是乎正题结束，楼主再扯点其他的[滑稽]
2015年04月29日 14点04分 18
level 16
木又木丙 楼主
先吃几口榴莲润润嗓子[滑稽]
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 19
level 16
木又木丙 楼主
话说楼主之前做的zvs安规电容殉职了，于是楼主顺手把它剪开了[滑稽]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月29日 14点04分 20
level 16
木又木丙 楼主
这是目前为止我最耐操的一个zvs
图片来自：木又木丙的百度相册
2015年04月29日 14点04分 21
AMANTORX
求电路图和pcb布线图
2015年04月29日 15点04分
木又木丙
回复 AMANTORX ：电路图就是经典的zvs电路图，布线图在我之前的帖子里，你一翻就能找到。我只是加大了所有元件的功率而已～
