前几天用65v拉弧的时候高压包牺牲了.。。。这是人生第一次废掉高压包，作为纪念，我决定拆了它[滑稽]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册高压包
镇楼[滑稽]
2015年04月25日 13点04分 1
level 16
木又木丙 楼主
二楼继续会长[滑稽]
图片来自：木又木丙的百度相册
2015年04月25日 13点04分 2
Q745945008
什么动漫
2015年05月10日 11点05分
木又木丙
回复 Q745945008 ：妄想学生会，挺搞笑的，一定要看哦[笑眼]
2015年05月10日 11点05分
level 16
木又木丙 楼主

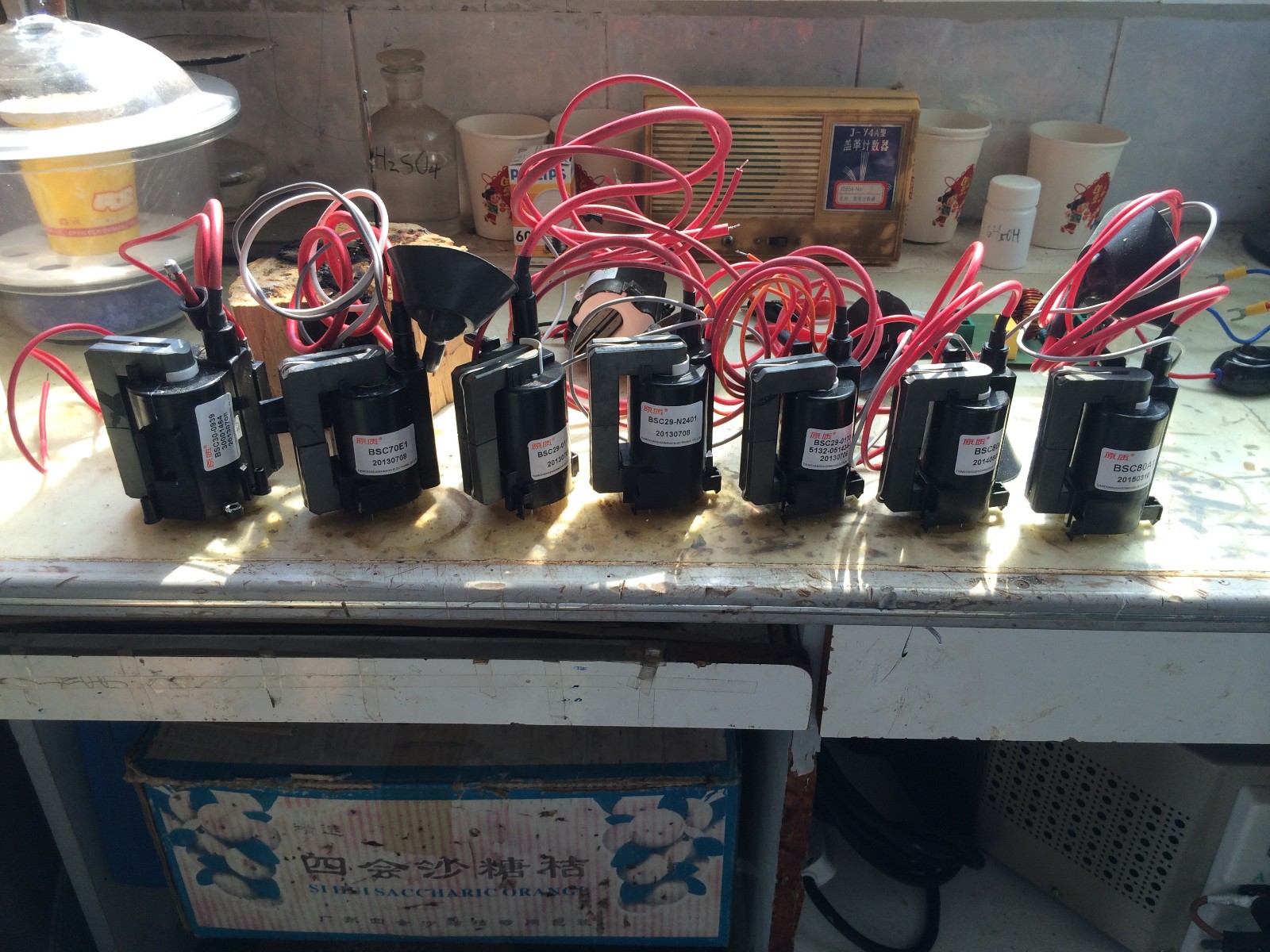

先上遗照[滑稽]
图片来自：木又木丙的百度相册
2015年04月25日 13点04分 4
天神die
这专业水准，不是你拍的吧？
2015年04月25日 15点04分
木又木丙
回复
����die
:竟然被发现了。。。遗照忘拍了，所以就从我买这个高压包的淘宝店里盗了张图[吐舌]
2015年04月25日 17点04分
level 16
木又木丙 楼主

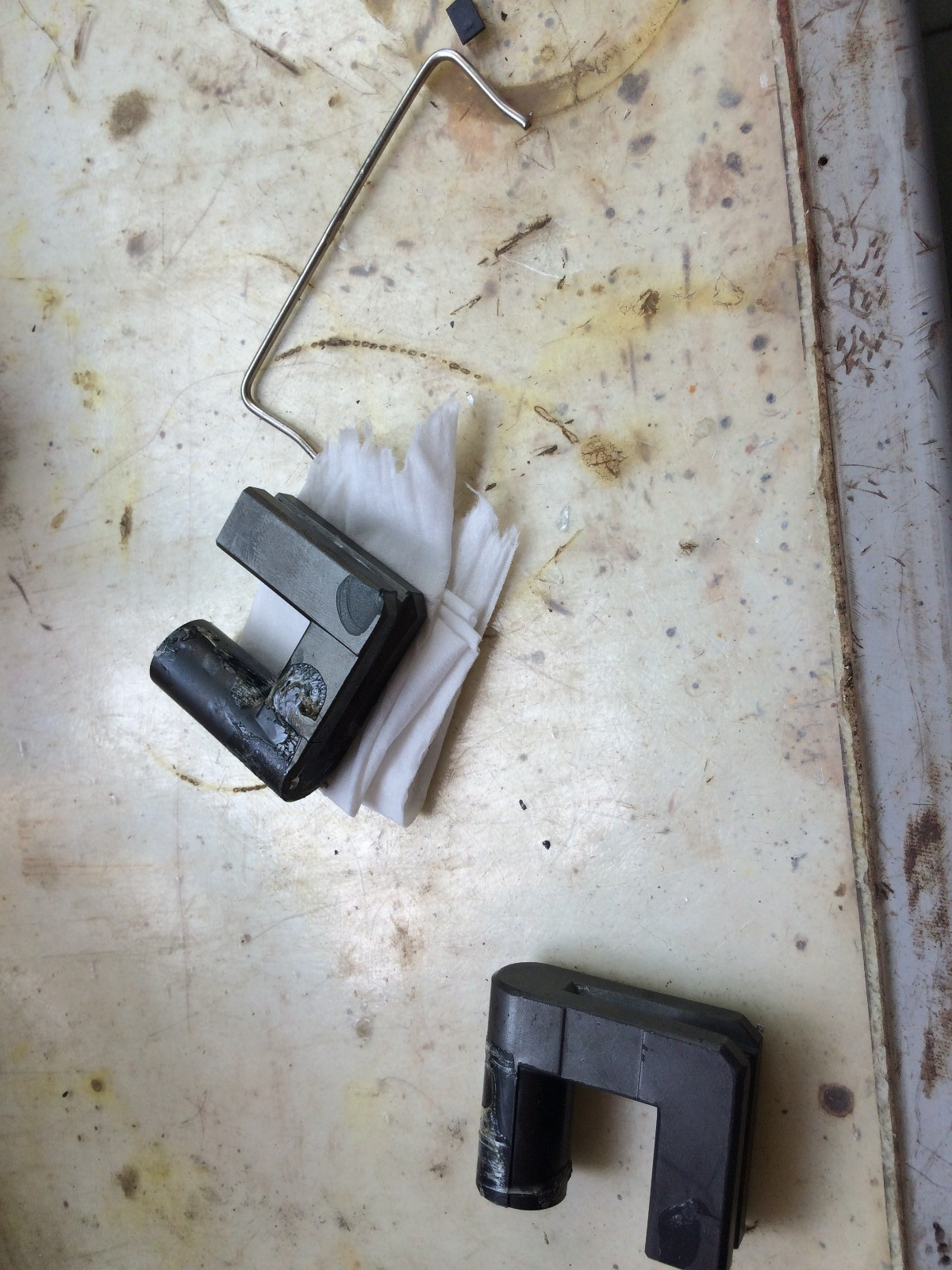

先把磁芯拆了
图片来自：木又木丙的百度相册
2015年04月25日 13点04分 5
孜然酱233😁
水煮高压包，磁芯就好拆了，加点盐，貌似很好吃的样子
2015年04月25日 14点04分
木又木丙
回复 我爱自然__ ：我更喜欢油炸的[滑稽]
2015年04月25日 14点04分
level 16
木又木丙 楼主
本来想先用某酮把环氧泡掉的，但考虑到时间和经济问题直接暴力拆迁吧
2015年04月25日 13点04分 6
level 16
木又木丙 楼主
先把电路部分凿开，黑色的管子应该就是硅堆了吧
图片来自：木又木丙的百度相册
2015年04月25日 13点04分 8
level 16
木又木丙 楼主
之前拉弧时被烧成一堆黑炭的硅堆2333
图片来自：木又木丙的百度相册
2015年04月25日 14点04分 9
level 16
木又木丙 楼主
来了来了，终于看见里面的骨架了
图片来自：木又木丙的百度相册
2015年04月25日 14点04分 10
level 16
木又木丙 楼主
这就是我的作♂案工具[滑稽]
图片来自：木又木丙的百度相册
2015年04月25日 14点04分 11
level 16
木又木丙 楼主

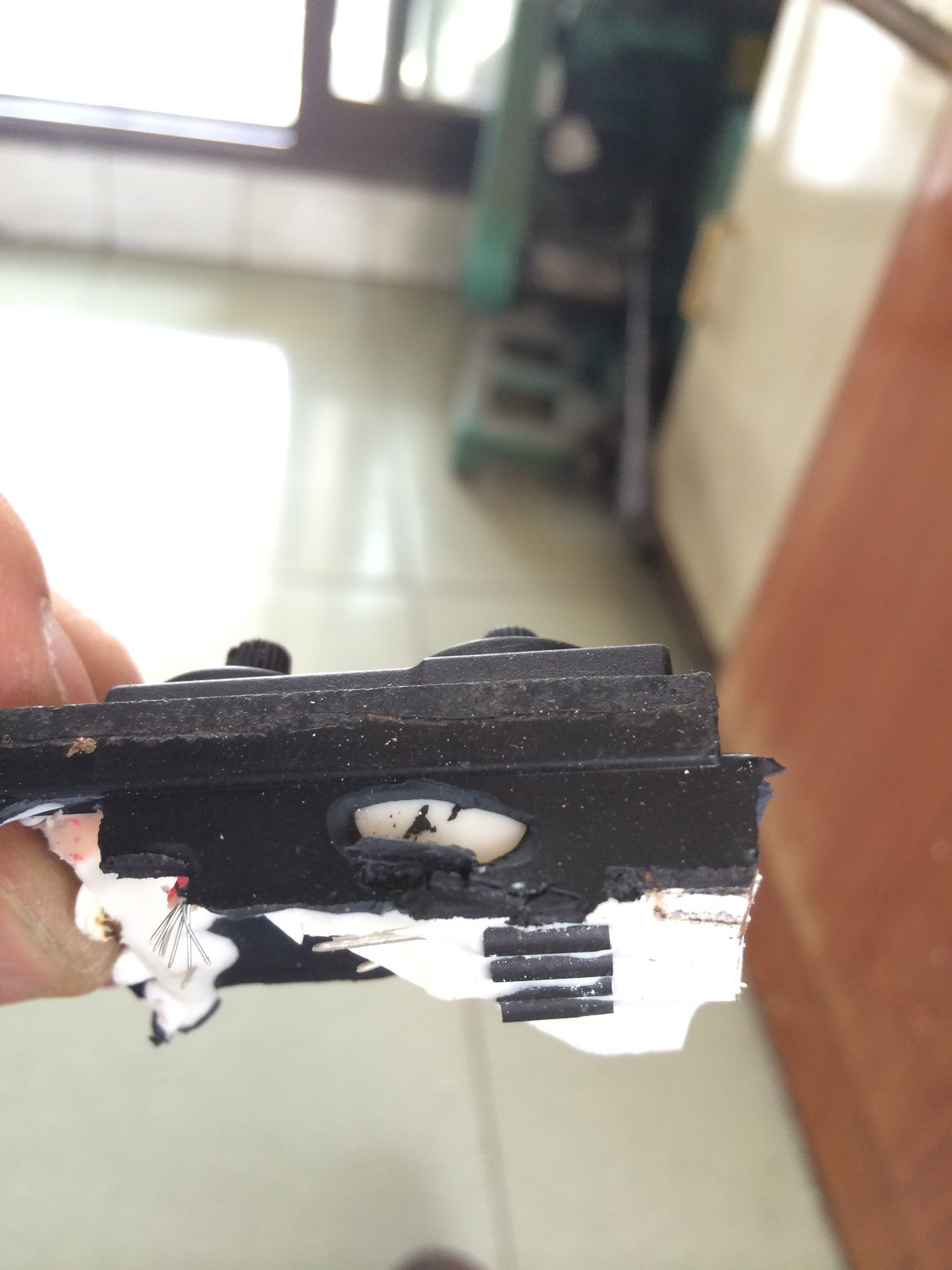

话说那个调节旋钮的底下原来是这样的啊
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 12
AMANTORX
旋钮在拉弧是有作用吗
2015年04月26日 09点04分
木又木丙
回复 AMANTORX ：没啥作用。。我拉弧的时侯调节旋钮电弧完全没变化。。。
2015年04月26日 11点04分
AMANTORX
回复 木又木丙 :好吧
2015年04月26日 11点04分
好大一菇凉
那个是用来控制加速极线圈的...
2015年05月01日 00点05分
level 13
孜然酱233😁
继续
2015年04月25日 14点04分 13
木又木丙
刚才洗衣机响了，晾衣服去了～
2015年04月25日 14点04分
孜然酱233😁
回复 木又木丙 :[汗]这么晚洗什么衣服啊
2015年04月25日 21点04分
木又木丙
回复 我爱自然__ ：我一般都是这个时侯洗衣服。。
2015年04月26日 00点04分
孜然酱233😁
回复 木又木丙 :。。
2015年04月26日 01点04分
level 16
木又木丙 楼主
终于分离出来了，不比解剖课分离神经血管的难度小[汗]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 14
木又木丙
回复
��ʪ���ഺ
:想当年都是直接把手指头插到肌肉下面去分离肌肉神经血管[滑稽]
2015年05月10日 17点05分
木又木丙
回复
��ʪ���ഺ
:有手套，但是有时候忘带了就直接下手了[吐舌]
2015年05月10日 17点05分
level 16
木又木丙 楼主
下面开始剥绕组

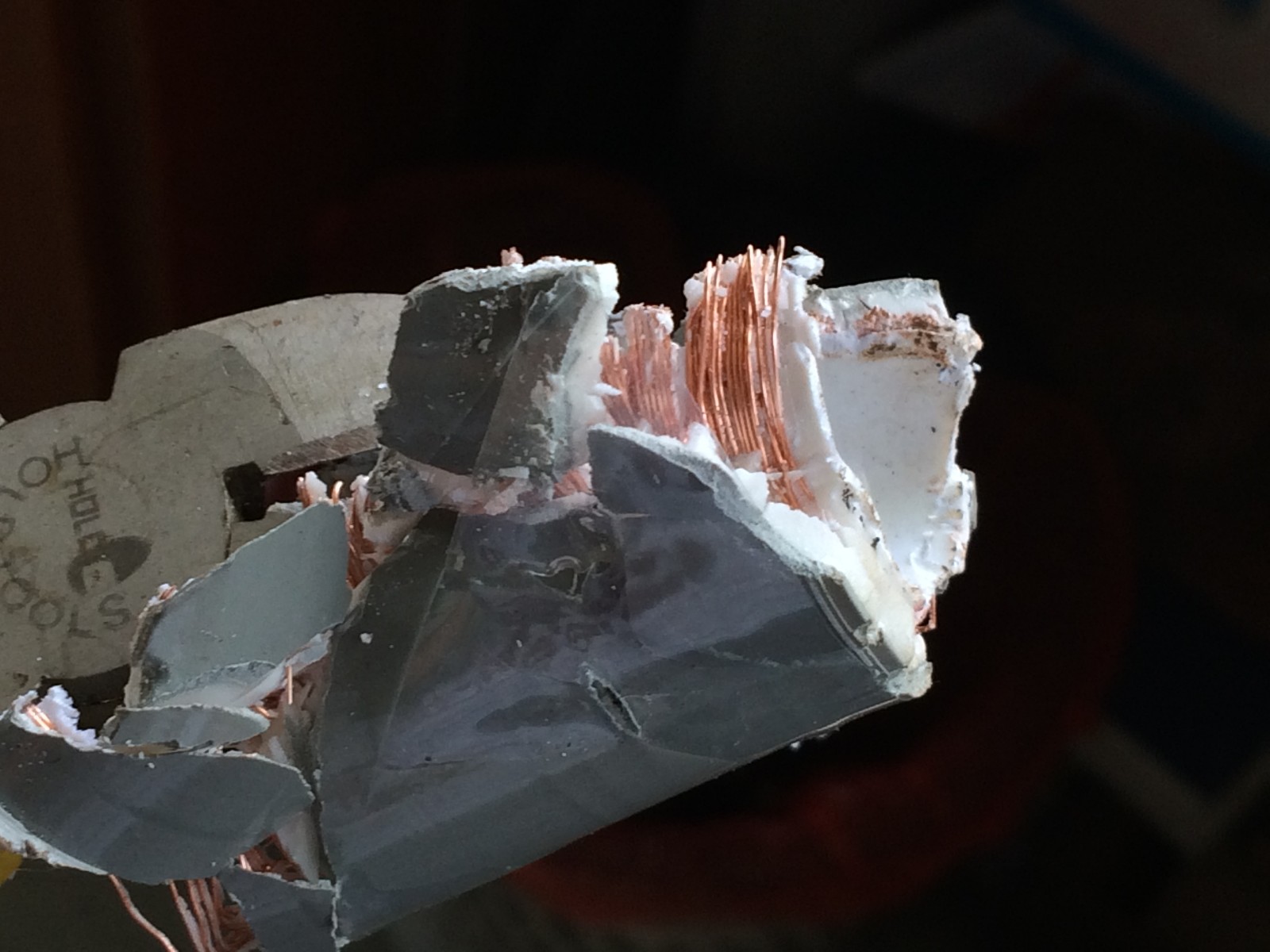

这个东西猛地一看像是金色的胶带，实际上就是次级绕组
图片来自：木又木丙的百度相册可以看到密密麻麻的铜线
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 15
level 16
木又木丙 楼主
把铜线撕下来就是这样：
图片来自：木又木丙的百度相册
2015年04月25日 14点04分 16
level 16
木又木丙 楼主
终于找到它的死因了：一个贯穿次级绕组好几层的洞[惊哭]
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 17
木又木丙
回复
��ʪ���ഺ
:正解，应该是输入电压过高导致的~
2015年05月10日 17点05分
level 16
木又木丙 楼主
这是初级绕组，被封 装 在 骨 架当中
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 18
level 16
木又木丙 楼主

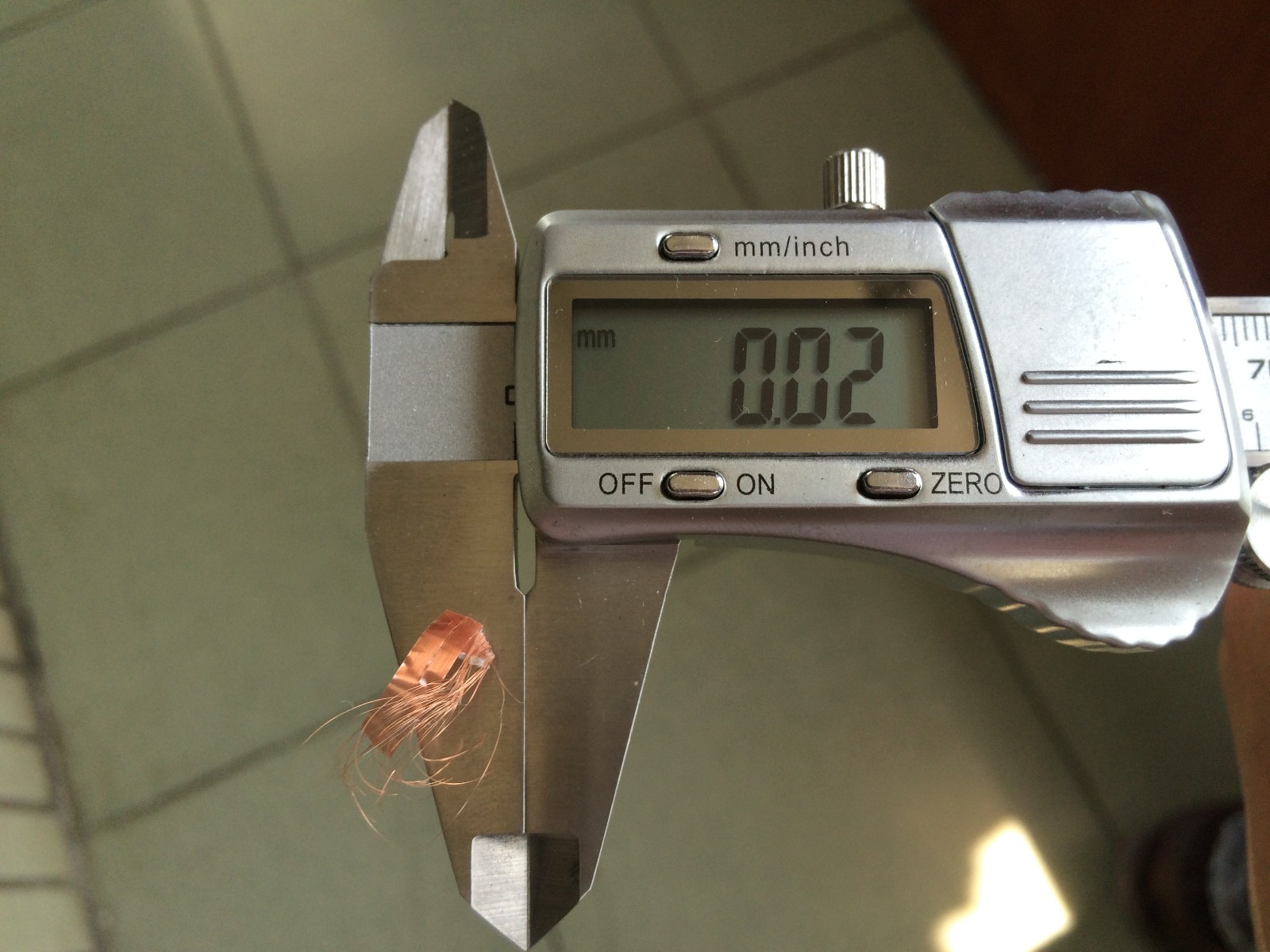

顺便量了一下铜线的直径
次级0.02mm
图片来自：木又木丙的百度相册初级0.3mm
图片来自：木又木丙的百度相册图片来自：木又木丙的百度相册
2015年04月25日 14点04分 19
Diao承诺
怎么感觉是在秀这个游标卡尺呢[滑稽]
2015年05月10日 00点05分
木又木丙
回复 Diao承诺 ：[haha][滑稽][胜利]
2015年05月10日 01点05分
level 16
木又木丙 楼主
这种高压线某宝好几块钱一米呢，留着
图片来自：木又木丙的百度相册
2015年04月25日 14点04分 20
level 16
木又木丙 楼主
遗 骸合照，End
图片来自：木又木丙的百度相册
