关于3525的问题
zvs吧
全部回复
仅看楼主
level 12
那个羟基 楼主

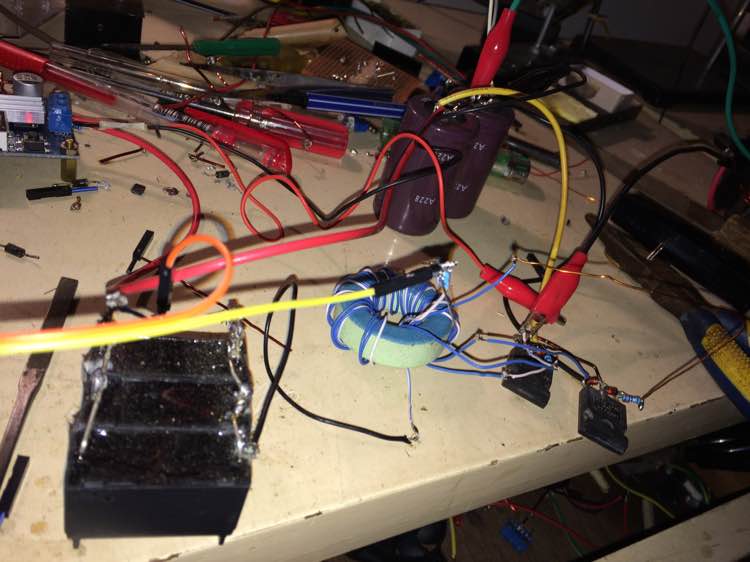

由于3525驱动能力不行 加拉一级图腾放大 放大效果是有啦电弧也变大 但是图腾发热严重 通电没几秒就冒烟啦 是不是电源电压太高？求大神看看
2015年04月18日 14点04分 1
level 12
那个羟基 楼主
如果不加图腾 用3525直接驱动gdt的话芯片发热
2015年04月18日 14点04分 2
level 12
那个羟基 楼主
半夜三更没人吗？[怒]
2015年04月18日 14点04分 3
level 13
璐村惂鐢ㄦ埛_Q7ebSbV馃惥
这是推三极管么？
2015年04月18日 15点04分 4
那个羟基
en
2015年04月18日 15点04分
璐村惂鐢ㄦ埛_Q7ebSbV馃惥
回复 那个羟基 :推8050和8550我也是醉了
2015年04月18日 15点04分
那个羟基
回复 dear我欲成魔 ：[汗][汗]那用什么
2015年04月18日 15点04分
璐村惂鐢ㄦ埛_Q7ebSbV馃惥
回复 那个羟基 :你至少也得用功率大点的开关三极管玩吧。
2015年04月18日 15点04分
level 11
张振豪house
用一个上拉电阻吧。
2015年04月18日 15点04分 5
那个羟基
加哪里？我小白
2015年04月18日 15点04分
张振豪house
回复
�Ǹ��ǻ�
:跟3极管一样只不过不用接地
2015年04月18日 15点04分
那个羟基
回复 张振豪house ：[泪][泪]不懂
2015年04月18日 15点04分
那个羟基
回复 张振豪house ：给以画一下吗
2015年04月18日 15点04分
level 11
张振豪house
你这个图腾最好在电源端加个电阻
2015年04月18日 15点04分 6
那个羟基
加多大
2015年04月18日 15点04分
张振豪house
回复 那个羟基 :加太大没电流，加太小发热严重
2015年04月18日 15点04分
那个羟基
回复 张振豪house ：好吧
2015年04月18日 15点04分
张振豪house
回复
�Ǹ��ǻ�
:加了的话电弧会比之前小点，不过至少不会冒烟
2015年04月18日 15点04分
level 11
张振豪house
还有一种方法，一个三极管加一个电阻，图腾两个三极管输出电流太大了。
2015年04月18日 15点04分 7
level 12
那个羟基 楼主
@咸湿的青春
2015年04月18日 15点04分 9
那个羟基
用这种可以不
2015年04月18日 15点04分
那个羟基
回复 咸湿的青春 ：我只有一种pnp的
2015年04月25日 23点04分
那个羟基
回复 咸湿的青春 ：有其他办法吗
2015年04月25日 23点04分
那个羟基
回复 咸湿的青春 ：算啦 你有成功过的tl494等离子扬声器的电路图吗？
2015年04月25日 23点04分
level 8
贴吧用户_QtNMRUP
3525逆变器驱动萌萌哒
2015年04月18日 22点04分 10
那个羟基
不错
2015年04月18日 22点04分
level 13
binzaiba
41 42c对管
2015年04月19日 03点04分 11
level 13
binzaiba
或者换个好推的管子
2015年04月19日 03点04分 12
level 13
wtywtykk
基极电阻小点试试
2015年04月19日 04点04分 13
level 13
月下喵姬
500欧电阻换个10的
2015年04月20日 11点04分 14
那个羟基
哦 我试试
2015年04月20日 14点04分
level 8
贴吧用户_QtNMRUP
哪有三极管推。变压器的。对管推MOS。让mos推变压器不就可以了
2015年04月25日 22点04分 15
那个羟基
信号太小
2015年04月25日 22点04分
贴吧用户_QtNMRUP
回复 那个羟基 :对管足够了。我都是8050对管推4个3025
2015年04月25日 22点04分
那个羟基
回复 当你的微笑521 ：可我的为什么不行 三极管发热出
2015年04月25日 22点04分
贴吧用户_QtNMRUP
回复 那个羟基 :你这三极管推变压器当然不行啦
2015年04月25日 22点04分
level 1
xj352278
看看
2025年02月09日 05点02分 16
level 7
DIY小趴菜
你个人才，还能这么玩？这是推挽芯片好吗，你用图腾直接驱动高压包要是不冒烟就奇了怪了[你懂的][你懂的][你懂的]
2025年02月27日 12点02分 17
level 12
小蒋667
其实问题出在，你这个GDT磁环是铁粉芯的，根本不能用作变压器，你得用铁氧体
2025年03月28日 20点03分 18
level 1
张某‭‭⁧人⁧‭
谁教你图腾柱直接驱动变压器的？图腾柱可不这样用的
2025年04月13日 05点04分 19
level 11
电路爱好
两个500Ω电阻不要。电阻大了三极管工作在放大状态当然发热了。
2025年04月13日 08点04分 20
