前几天的谷歌IO大会上展示了一个小玩意儿叫做cardboard纸盒，到会者每人拿到了一个。是谷歌的一个工程师利用一个百分之二十业余时间项目做的东西。
这两年oculus rift和头戴显示器越来越火，前段时间oculus还被facebook收购了。为了赶上这一潮流，谷歌换了一种思路，以手机作为显示载体，用着硬板纸的方式来做支撑镜片的框架，实现了以低成本达成虚拟现实（仅限视觉，还可以有听觉）的目的。
本来这种头戴显示器的问题之一是成本，现在用手机作为现成的屏幕解决了这个问题。
其实用手机来做的思路很容易想到，但是问题是一般人做支架比较困难，不管是用金属还是用磨具注塑。现在用硬纸板的方法很适合想体验一下虚拟现实的屌丝大众。
这个cardboard在IO大会之后国外已经有卖了，大概是二十美元。其实不要NFC这种没什么意义的功能的话，我用了不到二十人民币就做了一个。效果不错，二楼开始教程。

首先下载这个图纸。 [无效] http://pan.baidu.com/s/1qWnZ3ic
下载之后一共有三张，看起来是这样的
1
2
3

可以看到，三张图纸里一共有五个部分。
这里有两个方法，一个是直接在硬板纸上打印，另一个是在普通的白纸上打然后用胶水或者双面胶粘在硬一点的板纸上。
我是直接在硬板纸上打的。家门口找个文印店把图纸拿去，记得要让他们打在规格300g（我也不知道这是什么意思）的硬板纸上，1:1彩色打印好（黑白的也行）。
因为我觉得300g的还是不太硬，所以让他们每张都打了两份。用的是A3大小的纸，每张可以打两份，一张3.5元。一共10块5.
打出来是这样的。
就是一整张纸重300克，比如300克铜版纸8K的8张，也是300克，16K的16张，也是300克

红线是用来折叠的。小时候做模型的经验告诉我们要用小刀在红线上轻轻划一条比较好折。
折成向下面这个样子。我把所有的都摆在了一起。

然后把用黑圈的数字标的部分粘在黑底白字的数字部分上面

下面是镜片

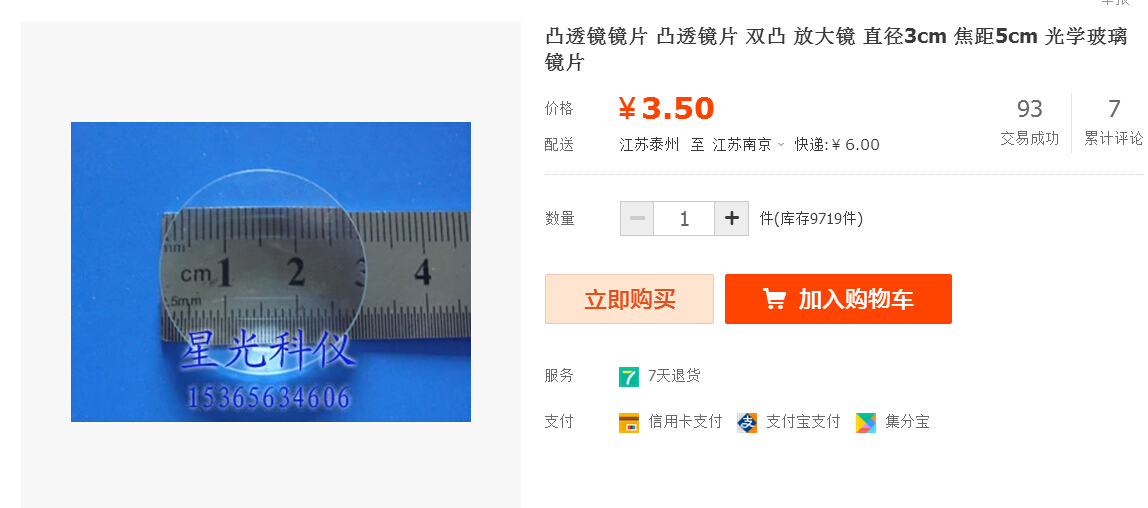

我买的是下面这种双凸的直径30mm，焦距50mm的凸透镜
其实可以买一面平一面凸的平凸镜。
三块五一片，两片七块。。。

这个镜片长这样。
用502胶水在纸板的周围涂一圈然后把镜片粘上。
502居然粘的出奇的牢。。。。

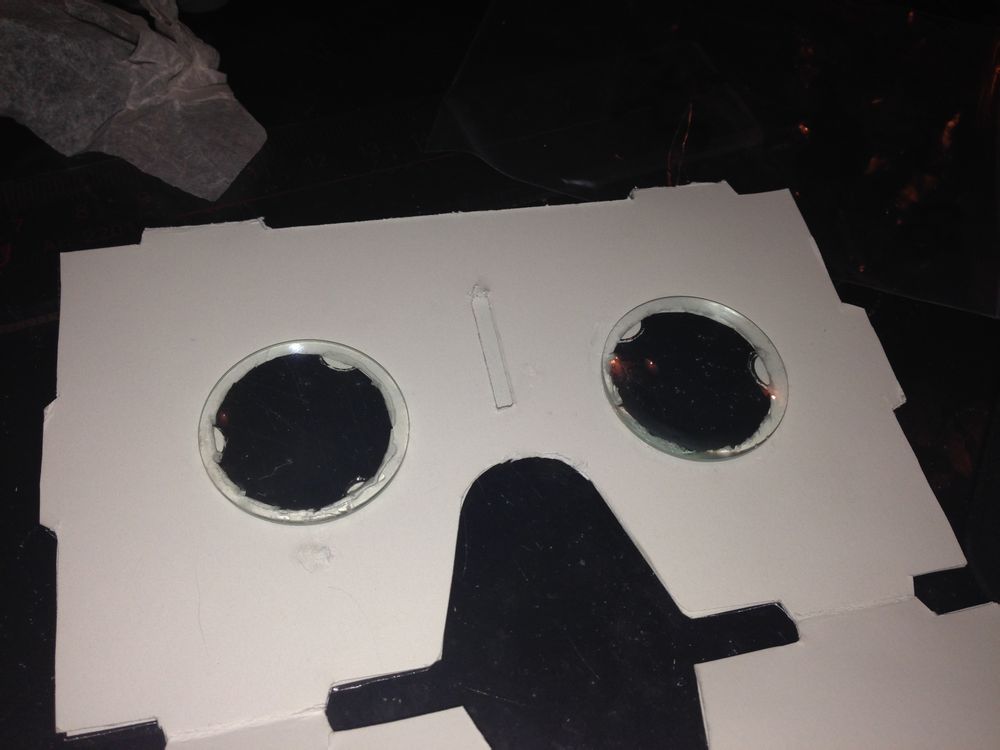

粘好一面之后粘上另一面。
然后拼拼插插就变成这样了。
连接的地方可以用透明胶或者胶水之类的固定。
