先把电路图上♂了

既然是人生第一个ZVS当然要造上面这个最普及最经典的电路啦 [笑眼]

2015年03月29日 13点03分 1

level 16

木又木丙楼主

二楼送给会长

2015年03月29日 13点03分 2

木又木丙

回复
��ʪ��ഺ
:也是我的真爱 [笑眼]

，以后愉快的3P吧

2015年03月29日 14点03分

木又木丙

回复
��ʪ��ഺ
:因为看黄段子的人还不多，我们应该多宣传宣传，壮大我学生会 [笑眼]

2015年03月29日 15点03分

木又木丙

回复
��ʪ��ഺ
:我大一大二干了两年副主席，天朝的学生会各种黑暗，全无黄段子那种轻松愉快的感觉 [不高兴]

2015年03月29日 15点03分

level 16

木又木丙楼主

原件的购买我参考了吧主TC的帖子： https://tieba.baidu.com/p/3118177723
470欧姆，2w电阻两颗-色环：黄紫黑X
10K欧姆，1w电阻两颗-色环：棕黑黑红x 或棕黑橙x
FR107快恢复二极管两只-要求耐压400V电流1A以上
玻封1N4742 12V稳压二极管两只-要求1W以上
IRFP250 N沟场效应三极管两只-要求大功率MOS管
100uH 10A以上的电感一只。。。要求：上面绕制的铜线要超过0.8mm
还有谐振电容：0.68uF 275V 安规电容

2015年03月29日 13点03分 4

你的便便硬邦邦

求教IRFP460行吗？

2016年06月23日 14点06分

腐腐腐花痴女

irf3205怎么样

2016年06月26日 03点06分

我爱肆芳

@你的便便硬邦邦好像更好

2016年12月28日 13点12分

rtgfe992

全可以

2017年05月04日 11点05分

level 16

木又木丙楼主

长长的购物清单

2015年03月29日 13点03分 5

贴吧用户_QtNMRUP

呵呵。我看到了100uh6A的电感那个是不行滴。太小

2015年03月29日 22点03分

木又木丙

回复
��΢Ц521
:对啊，长时间运行的话就它发热最多，不过好在输入电压不高。等电源到了就把它换了~

2015年03月30日 01点03分

小丁ONE

回复
ľ��ľ��
:一开始我也从这里买的

2015年04月12日 03点04分

木又木丙

回复
С��ONE
:电子元件之家吗？那现在怎么不在那买了？

2015年04月12日 04点04分

level 16

木又木丙楼主

原件们到齐啦~
神奇的快递，从广东到江苏竟然只用了36小时 [笑眼]

来张全家福

2015年03月29日 13点03分 6

摩羯大连小童鞋

你非要买这么多。。

2015年04月01日 13点04分

木又木丙

回复
Ħ�ɴ��СͯЬ
:剩下的零件可以再搞搞无抽头的或者等离子扬声器啥的~

2015年04月01日 17点04分

小丁ONE

回复
ľ��ľ��
:ZVS用安规？

2015年04月12日 04点04分

木又木丙

回复
С��ONE
:可以用，毫无压力~

2015年04月12日 04点04分

level 16

木又木丙楼主

遗憾的是，场馆散热片买小了，电感的功率也买的有点小，不过没有大碍~

2015年03月29日 13点03分 7

Solidigm

感觉场管专用的散热片有点鸡肋，不发热就不用加，发热的话直接上显卡风扇加铜管 [滑稽]

　　　-- 三千预算进图吧，学校对面开网吧

2015年04月05日 11点04分

木又木丙

回复
�й�ˮ��˾��
:懒人表示散热片比风扇方便 [滑稽]

2015年04月05日 12点04分

你的便便硬邦邦

@木又木丙上cpu散热

2016年06月23日 17点06分

木又木丙

回复你的便便硬邦邦：别挖坟。。否则3天

2016年06月23日 17点06分

level 16

木又木丙楼主

开始布线，TC的帖子上是这样的：

不过我嫌跳线太麻烦，所以重新布了一下：

零跳线，懒人必备

2015年03月29日 14点03分 8

占卜师阿迪娜

♂♀

2015年04月05日 07点04分

木又木丙

回复
1255305453
:♂orz♂ [滑稽]

2015年04月05日 12点04分

level 16

木又木丙楼主

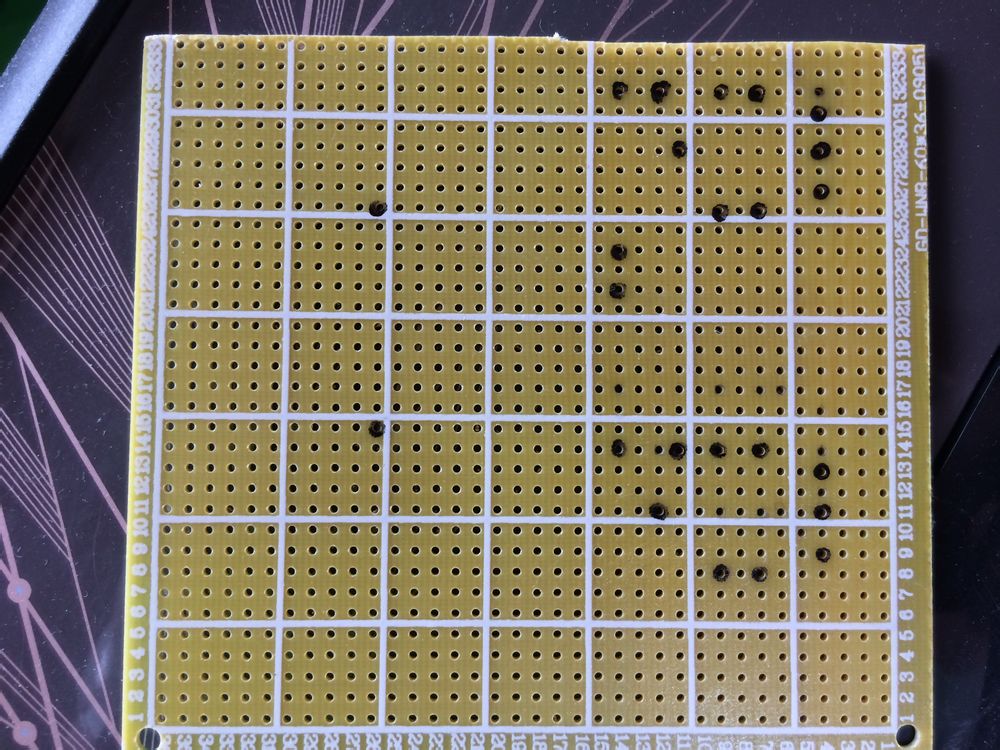

既然布线OK了，开始裁定板子大小然后标元件位置 [太开心]

2015年03月29日 14点03分 9

木又木丙

回复
�泯��ӿ��
:那现在用的什么方法 [太开心]

2015年03月29日 15点03分

木又木丙

回复
�泯��ӿ��
:一跃变为大神 [滑稽]

2015年03月29日 16点03分

木又木丙

回复
�泯��ӿ��
:刀刻是个技术活，比蚀刻费劲多了 [勉强]

2015年03月30日 08点03分

好大一白菜Ω

@面朝大海浪涌进用搭棚 [滑稽]

2016年02月11日 10点02分

level 16

木又木丙楼主

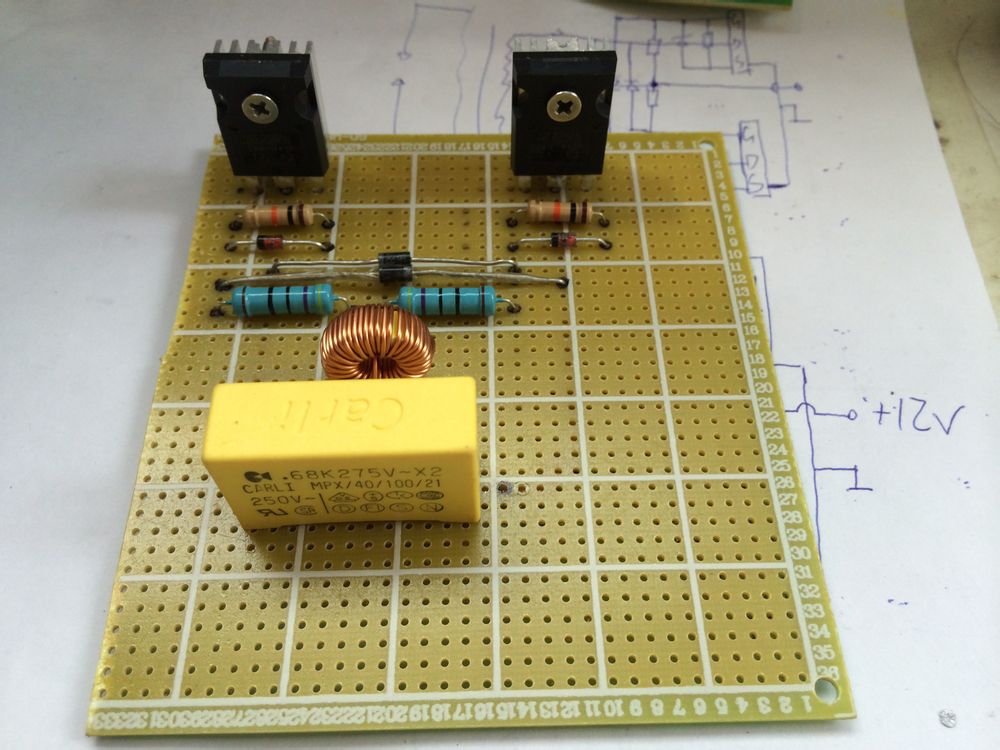

结果。。因为是大功率元件，所以板子上的距离画小了，擦掉重来：

新人们要吸取我的教训，做大功率板的时候一定别忘了元件尺寸 [泪]

2015年03月29日 14点03分 10

plmqaz744

从来不做标记，元件走到哪线布道哪

2016年04月18日 13点04分

木又木丙

回复 plmqaz744 ：我现在做简单的板子也是 [滑稽]

2016年04月18日 14点04分

plmqaz744

回复木又木丙 :标记位置麻烦了

2016年04月18日 14点04分

木又木丙

回复 plmqaz744 ：确实是啊

2016年04月18日 15点04分

level 16

木又木丙楼主

TC子之前的教程帖子里说过大功率电阻的误差往往都很大，于是我决定把所有要上板的元件全用万用表测一遍

不过貌似误差并不大：

测完了

2015年03月29日 14点03分 11

御树萌花

卧槽同款万用表

2016年02月01日 01点02分

level 16

木又木丙楼主

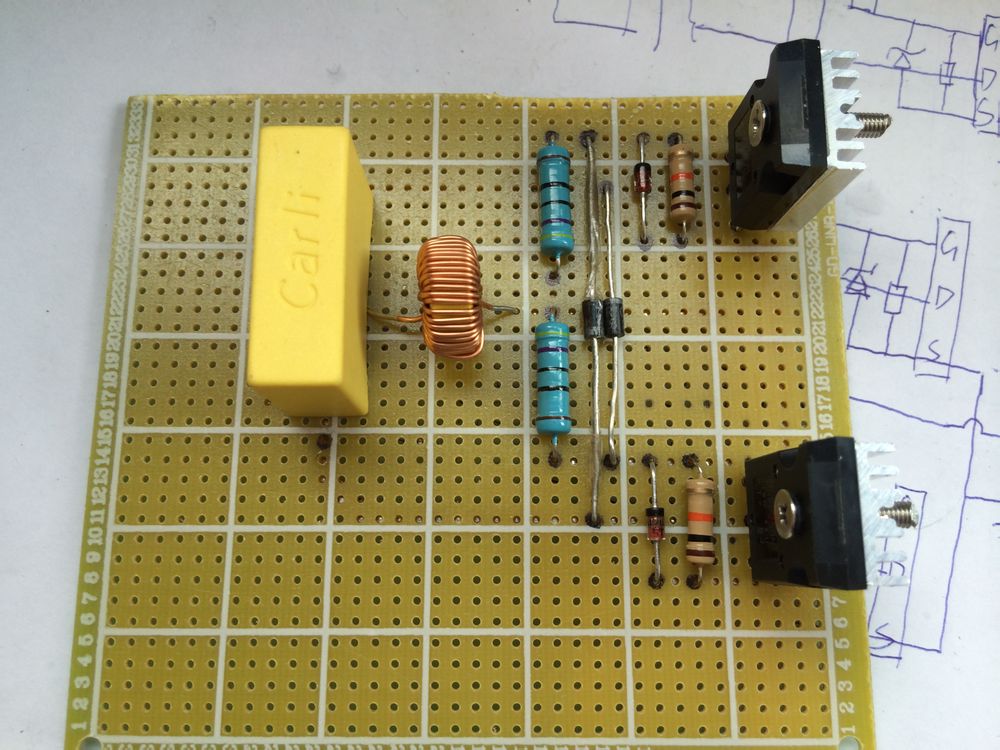

要上板的原件全家福~

2015年03月29日 14点03分 12

level 16

木又木丙楼主

然后是长达一个半小时的焊接（技术不好，所以进度慢了点 [吐舌]

）
焊好了：

背后走线：

虽然焊工渣，但我还是有进步的 [勉强]

2015年03月29日 14点03分 13

木又木丙

回复孕期歇斯底里症：谢谢啦，感觉找回了自信 [笑眼]

2015年04月12日 11点04分

ASDWIN▫

略挖坟.....完全不是坟！mos管咋直插的？洞洞版不够呀……

2015年12月19日 14点12分

木又木丙

回复 minecraft徐：扩孔。。

2015年12月19日 15点12分

魔术师⚡

散热片不是一般小

2016年03月05日 01点03分

level 16

木又木丙楼主

然后是各种连线，输入输出，高压包绕线。。。
搞定 [滑稽]

2015年03月29日 14点03分 14

level 16

木又木丙楼主

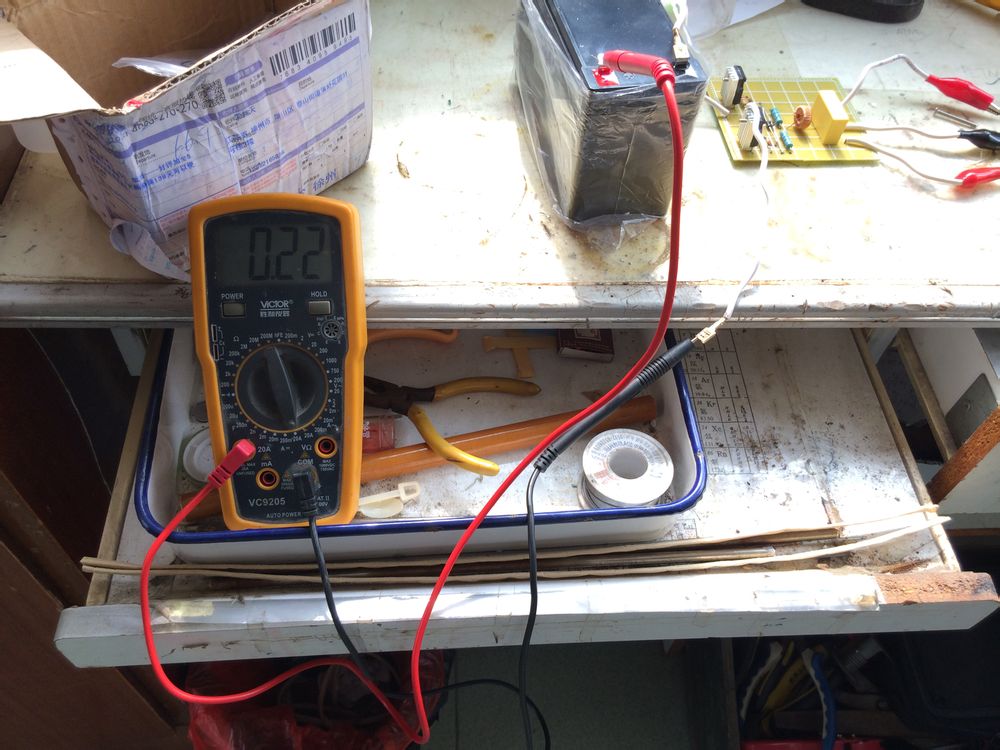

上电啦！
空载220mA：

拉弧的电流在2-3A之间：

也就是说电压12v时功率在24w-36w之间

2015年03月29日 14点03分 16

level 11

宇堃雨辰

鸡冻，嘿嘿

2015年03月29日 14点03分 17

木又木丙

竟然有人陪我鸡动

2015年03月29日 15点03分

宇堃雨辰

回复木又木丙 :我在鸡冻的写作业

2015年03月29日 15点03分

木又木丙

回复
��곽
:大学狗表示已经四年不做作业了 [滑稽]

2015年03月29日 15点03分

宇堃雨辰

回复木又木丙 :啊啊啊啊，不要炫耀啊， [怒]

我才初二

2015年03月29日 15点03分

level 16

木又木丙楼主

美腻的电弧

经测试，拉2min弧，场馆冰凉，只有电感和高压包温热；连续拉弧5min，场馆温热，高压包30度左右，电感40度左右（怨我电感买小了） [哈哈]

。

现在还没买电源，只能用12v电瓶供电，等过两天买电源了就上24 36 48v来虐 [笑眼]

2015年03月29日 14点03分 18

TC彼岸

电感可以买黄白磁环自己绕。。 [勉强]

2015年03月30日 12点03分

木又木丙

回复
TC�˰�
:最关键的是我买原件的那家网店没有磁环 [泪]

。话说线绕电感的感量是自己计算还是拿表测啊 [疑问]

2015年03月30日 17点03分

j316a

好像可以并联几个电感增加耐流吧

2015年04月02日 04点04分

木又木丙

@j316a 就是不知道并联电感影响不影响感量。。。

2015年04月02日 14点04分

level 16

木又木丙楼主

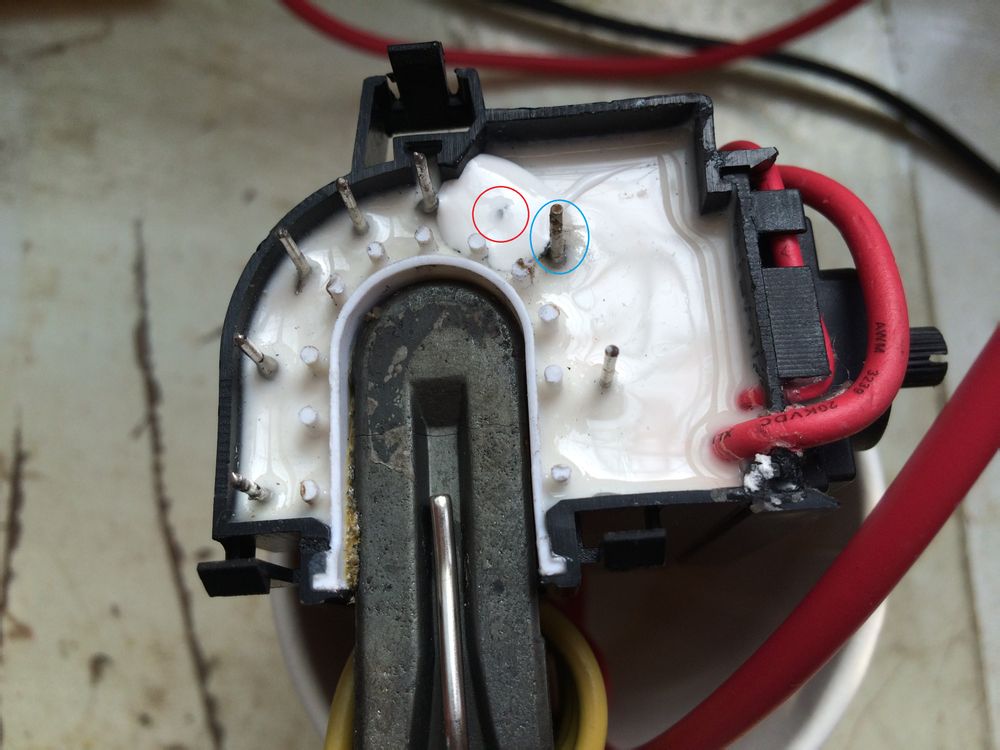

后来出了点小插曲，由于一开始我是直接往负极上拉弧，所以把负极引脚周围的环氧灌封略微烧糊了。而负极和它旁边的引脚之间也有高压，在高压下碳化的环氧变成导体，不停地产生火花，于是我机制的把碳化部分及时清除，然后剪断旁边引脚，并用硅胶封闭断端。如图，篮圈是负极，隔壁红圈就是勾搭它的老王，可惜被我剪了 [滑稽]
