新鲜出炉，哪位大神帮我看看这样布局跟连线行不行，还需要注意什么问题啊，新手，还有许多不懂的，麻烦了

2015年03月26日 17点03分 1

level 8

木木▫▫ 楼主

求点评

2015年03月27日 11点03分 2

level 8

木木▫▫ 楼主

求评价啊

2015年03月28日 04点03分 4

level 10

-薛定谔的🐒

好难看

2015年03月29日 00点03分 5

level 9

asenna429

还需要设置keepoutlayer

2015年03月29日 02点03分 6

level 12

姐姐不虚火

现在没学了

2015年03月29日 16点03分 7

木木▫▫

怎么没学了？

2015年03月30日 17点03分

level 3

为你_不顾一切

布局图

布线图

2015年03月30日 07点03分 8

木木▫▫

好厉害

2015年03月30日 17点03分

level 3

为你_不顾一切

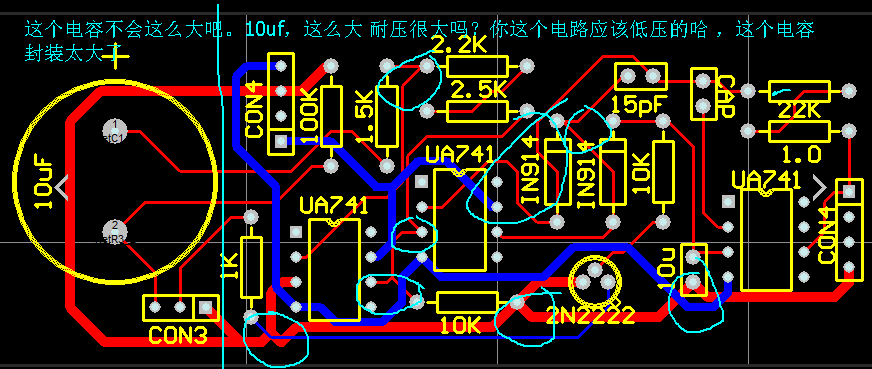

亲你应该初学吧不要自动布线哟手动一根一根的推，尽量不要走直角，你的布局就乱的哟！根据电路原理图来布局，模块化布局，布局完成后应该将禁止布线层画上，图有问题哈：呵呵给你圈了一些，不过你慢慢的来，一般学几年，做点项目有经验后对中低频的双面板应该就没什么问题了。我也就是给你钩钩，不要喷我哈，谢谢！

2015年03月30日 07点03分 9

木木▫▫

谢谢哈，我一直也没有自动布线，布局跟布线我都觉得很差啊

2015年03月30日 17点03分

为你_不顾一切

回复沛大 : 有什么问题可以相互学习！1944811770......452109786

2015年03月30日 23点03分

level 8

木木▫▫ 楼主

帮我看看这个有没有好点啊

2015年04月01日 18点04分 10

皆如梦幻泡影🍭

不是我说，真的好丑

2015年04月01日 19点04分

皆如梦幻泡影🍭

这么点零件还是低压的用双面板太浪费，成本啊

2015年04月01日 19点04分

木木▫▫

回复
��ʪ��
: 元件少一般用单面板吗？这个电路有哪个地方画的不好的？是布局就布不好还是就布线丑？要注意什么问题阿？求指点 [呵呵]

2015年04月02日 04点04分

皆如梦幻泡影🍭

@- 电路这么简单电阻能排成一列，铺铜铺的也难看

2015年04月02日 04点04分

level 11

bltsLJS

好丑

2015年04月02日 10点04分 11

木木▫▫

有哪些画得不够位？求指教

2015年04月02日 11点04分

level 13

皆如梦幻泡影🍭

2015年04月02日 11点04分 12

木木▫▫

确实相差好大，请问有没有源文件啊？

2015年04月02日 17点04分

为你_不顾一切

@- 回头有空了给你发我这边都是源文件的一年一年累计的不过你是学生的话时间久比较多好好学

2015年04月03日 02点04分

木木▫▫

回复
Ϊ��_��һ��
:我已经不是学生了，当初没好好学，现在就得用心点 [酷]

2015年04月04日 06点04分

皆如梦幻泡影🍭

@- 捉急

2015年04月04日 06点04分

level 10

酾酒临江wu

建议使用敷铜。还有就是如果是自己用感光板洗的话，与原件引脚连接都应该在底层。因为你没法做过孔。

2015年04月05日 10点04分 13

木木▫▫

就是说用单面板，然后敷铜？

2015年04月05日 14点04分

酾酒临江wu

@- 都可以敷铜，我的意思是手工板没有过孔，你的原件放在哪边，接到原件上的线就要在另一边。

2015年04月05日 14点04分

木木▫▫

回复
��ٽ�wu
:明白你的意思，不过我还不怎么懂敷铜，网络是交叉分布的，怎么敷得了？

2015年04月06日 16点04分

level 4

O度的温暖_

摆放整齐点，自动布线就行

2015年04月05日 17点04分 14

木木▫▫

觉得用自动布线很没意思，自动布线不好用很多细节没都忽略，手工布线还可以锻炼自己 [酷]

2015年04月06日 17点04分

level 8

木木▫▫ 楼主

@苍老湿噢 @为你_不顾一切这是我画的单面板，是上面第二个图的，帮我看看啊 [哈哈]

2015年04月09日 17点04分 15

level 8

木木▫▫ 楼主

？？？没人

2015年04月10日 15点04分 16

level 13

皆如梦幻泡影🍭

铺铜一般用底层
电阻一般用贴片
跳线是顶层零件
元件名丝印摆好

2015年04月11日 14点04分 17

木木▫▫

不好意思啊，回家一个星期多没上，现在才看到，你画的比我好多了， [真棒]

我得好好学？

2015年04月21日 15点04分

level 4

love夏末春秋

记住一点线尽量短，看起来美观。两点距离不要绕弯路。有需要可以发PCB我帮你改下，教你怎么画，单双层。191554082

2015年04月17日 08点04分 18

木木▫▫

不好意思啊，回家一个星期多没上，现在才看到，谢谢你哈，这就去加你

2015年04月21日 15点04分

丑得想整容777

大神问一下，原理图转换完PCB之后有的线断了，自动布线布到一半就停止了为什么？

2015年04月24日 08点04分

木木▫▫

回复
��777
:线段了肯定是网络没连接上，具体原因得看是在什么地方

2015年04月24日 13点04分

quiet悦

亲，我可以加你qq吗？

2015年04月25日 01点04分

level 2

铁板上的牛排

用好排列功能

2015年04月17日 13点04分 19

木木▫▫

排列功能在哪？

2015年04月21日 15点04分

level 1

安于现状in7

17楼说得好完整

2015年04月18日 01点04分 20

木木▫▫

是啊
