procast如何实现装配体画网格
procast吧
全部回复
仅看楼主
level 1
春风酒醒 楼主
初学procast,被这个问题困扰许久,请各位大神热心帮助
我最初做法是:
(1)在Solidwork中建模并装配,另存为 *.x_t格式
(2)顺利导入meshcast中,画分面网格很成功

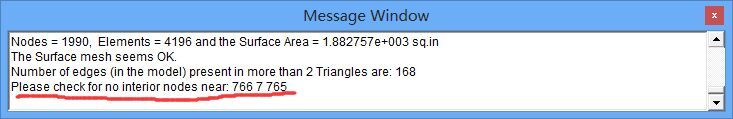

(3)进入体网格画分界面,check mesh后出现下图,貌似有点问题
(4)check intersections,出现下图
(5)fix intersections后,intersections变成0,但check mesh后,出现下图
(6)划分体网格,退出,如下图
请教各位,是不是装配体画网格的过程不对,哪里出的毛病,谢谢
2015年03月09日 03点03分 1
level 3
产生了交叉网格
2015年04月07日 01点04分 3
level 1
先检查装配
2015年04月14日 13点04分 4
level 1
2015年04月14日 13点04分 5

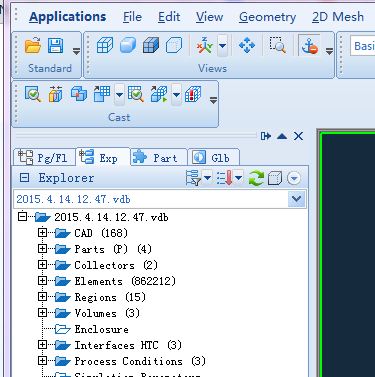

application 下面 standard 下面那一排:detect and repair detect and merge detect and split 全部检查完
2015年04月14日 13点04分
level 3
别管,最好生成igs格式 导入gomesh划分 生成gr文件 然后进入pro的设置to 打上勾 打开生成的 在慢慢画 进入go to 的时候 先检查 自动修复 如果还有in的错误 点display 看看在哪里
2015年04月15日 14点04分 6
