【伪开箱】晒晒我的华擎主板
videocard吧
全部回复
仅看楼主
level 11
艹艹就上去了
楼主
先放图
2015年03月05日 18点03分
1
level 11
艹艹就上去了
楼主
Z87 OC FORMULA
采用黄黑配色，四条PCIE瞩目，供电MOS管散热风水一体，自带一个小风扇。
搭配12相供电，能对CPU更稳定地超频，右下角有OLED显示温度电压，方便裸奔平台的使用，还有开关机键重启键，甚至USB接口也能在上面找到。。。
2015年03月05日 18点03分
2
level 11
艹艹就上去了
楼主
PCB板上有一层涂层，专门为防止液氮超频伤到主板元件及PCB。所以用闪光灯拍过去就是这个样子。
因为没有配备PLX桥接芯片，所以PCIE X16共有四条。带宽分别为X16 X8 X4 2.0X4。支持双路SLI以及四路CrossFireX
2015年03月05日 18点03分
3
level 11
艹艹就上去了
楼主
包装盒内的功能介绍，5组10个SATA3.0，其中应该有6个是原生。PCIE插槽之间还有mSATA接口
2015年03月05日 18点03分
4
level 11
艹艹就上去了
楼主
黄黑配色的确很不错，I/O挡板同样骚。。。
2015年03月05日 18点03分
5
level 11
艹艹就上去了
楼主

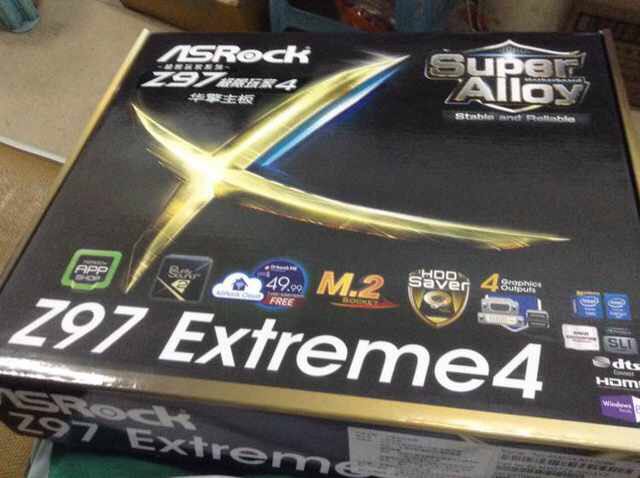

到了Z97极限4，这个主板主打性价比，同样的12相供电，支持X8 X8双路CF/SLI，还有三路CrossFireX
2015年03月05日 18点03分
6
level 11
艹艹就上去了
楼主
主板采用蓝黑配色，大面积的散热片能够给mos管和南桥提供较好的散热，为各个元件提供电源处理信息
2015年03月05日 18点03分
7
level 11
艹艹就上去了
楼主
供电位置的特写
2015年03月05日 18点03分
8
level 11
艹艹就上去了
楼主
8个SATA3.0和M.2接口
2015年03月05日 18点03分
9
level 11
艹艹就上去了
楼主
PCIE插槽特写
2015年03月05日 18点03分
10
level 11
艹艹就上去了
楼主
还要说到的是HDD PWM，主板分出电源线为硬盘提供电源，可以自行控制这个硬盘的开关
2015年03月05日 18点03分
11
level 11
艹艹就上去了
楼主
南桥散热片
2015年03月05日 18点03分
12
level 11
艹艹就上去了
楼主

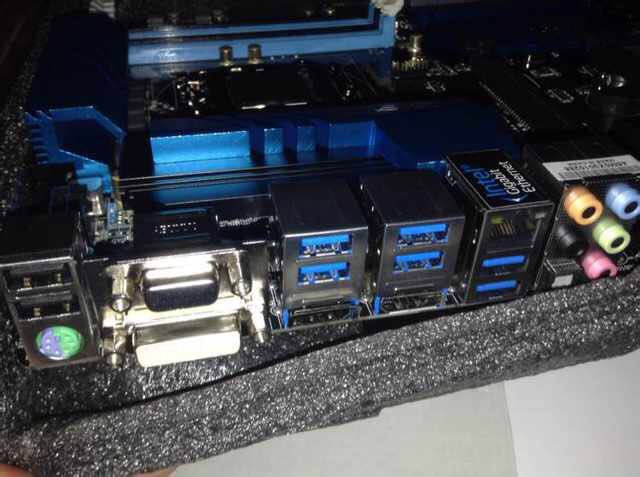

I/O接口位置，接口齐全，VGA HDMI DVI全有，PS/2也有。USB3.0也是多得用不完
2015年03月05日 18点03分
13
艹艹就上去了
还有DP
2015年03月05日 18点03分
level 11
艹艹就上去了
楼主
2015年03月05日 18点03分
14
level 11
艹艹就上去了
楼主
到了Z77极限4，当年千元无敌的板子，8+4相的供电，黄金定制电容，PCB相对极限6来说较窄。支持双路X8 X8的SLI和CrossFireX
2015年03月05日 18点03分
15
逸夫楼李志♬
这款z77怎么样？
2015年03月05日 22点03分
艹艹就上去了
回复 拜拜小姐love ：挺好啊
2015年03月06日 00点03分
level 11
艹艹就上去了
楼主
搭载着我的2600K
2015年03月05日 18点03分
16
level 12
疯狂的罗马世界
有钱人
2015年03月05日 19点03分
17
艹艹就上去了
2015年03月06日 00点03分
level 11
艹艹就上去了
楼主
然后Z77极限4成功把2600K艹上5.2G并且通过测试
2015年03月06日 00点03分
18
level 11
艹艹就上去了
楼主
2015年03月06日 00点03分
19
·逆语·
我们中出了一个阿苏斯
2015年03月06日 01点03分
艹艹就上去了
回复 ·逆语· ：
2333
2015年03月06日 02点03分
半脑皛痴♂
回复
ܳܳ����ȥ��
:风扇有点奇葩
2015年03月06日 18点03分
level 11
艹艹就上去了
楼主
还有一块H81M VG4，299的价位，表示无压力
2015年03月06日 00点03分
20
