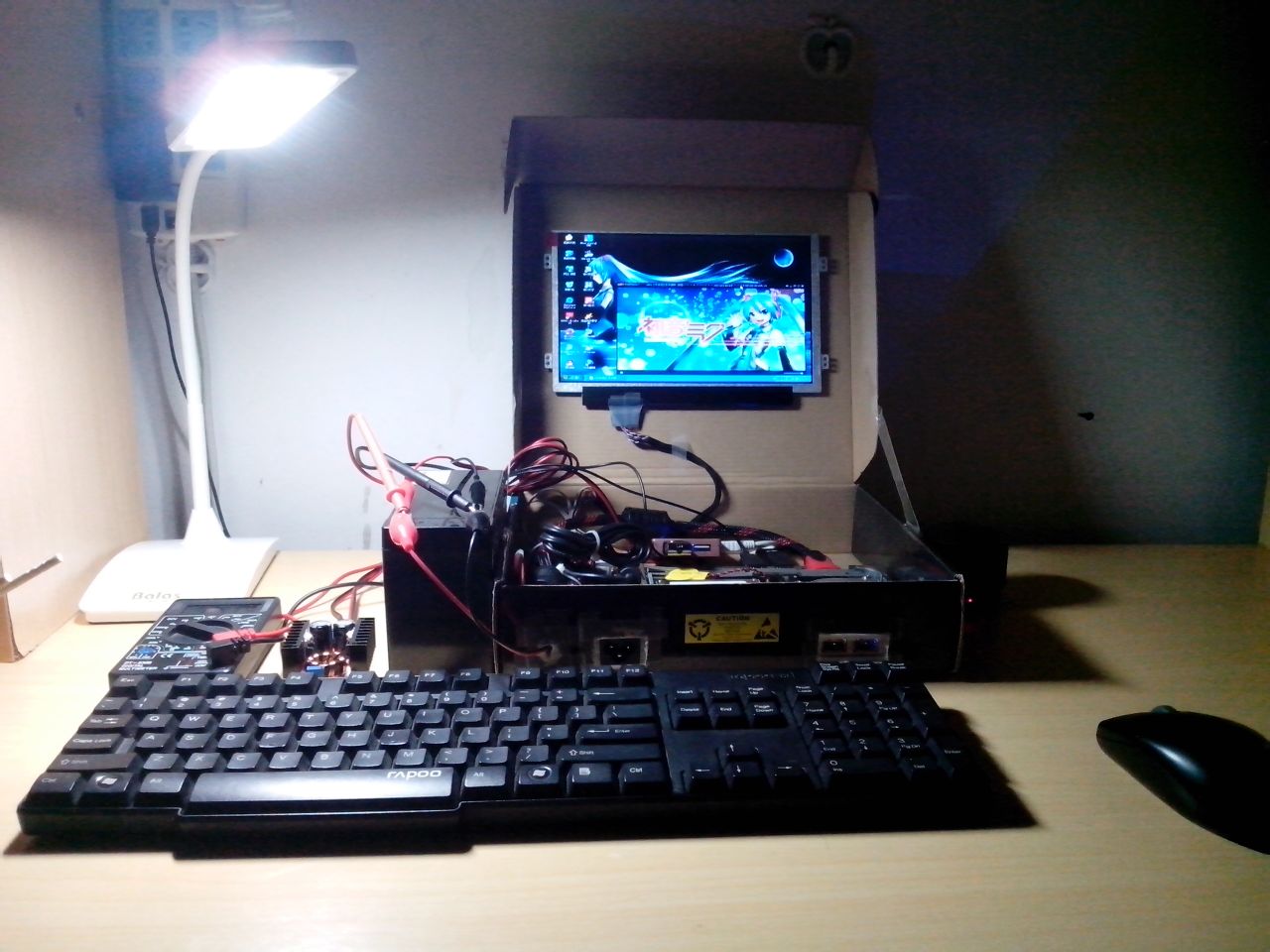

整体外观图：
完整版已发布在我的个人WP博客上了，请戳：kagamiz.co去m/diy-a-ca中rton-com字puter
楼下慢慢同步~

先来宣传一下我的个人网站，上个月刚刚上线。目前内容还不够多，最近也还在忙着优化后台与用户体验效果。不过后面慢慢会在上面发表一些DIY教程，制作经验与一些好玩的小东西。我现在高二，喜欢玩计算机软硬件，机器人还有电子单片机。有同样喜好的小伙伴请密切关注我的博客~接受交换友链哟~
镜态极研 kagamiz.com

今天，我就来和大家聊一聊一台纸盒子里的计算机是怎么被制造出来的吧！这是我高一上学期在学校完成的一个项目，耗时 2 周左右。
你没有看错，这是一台装在纸盒子里的电脑。我很想把它叫做一台笔记本电脑，但从图上你们也可以清楚地看到它的便携程度远不及笔记本电脑……
尽管这样，它在功能上与一台 Laptop 相比并没有缺少什么。从客观角度来看，它还是很适合作为一台在宿舍里使用的电脑。

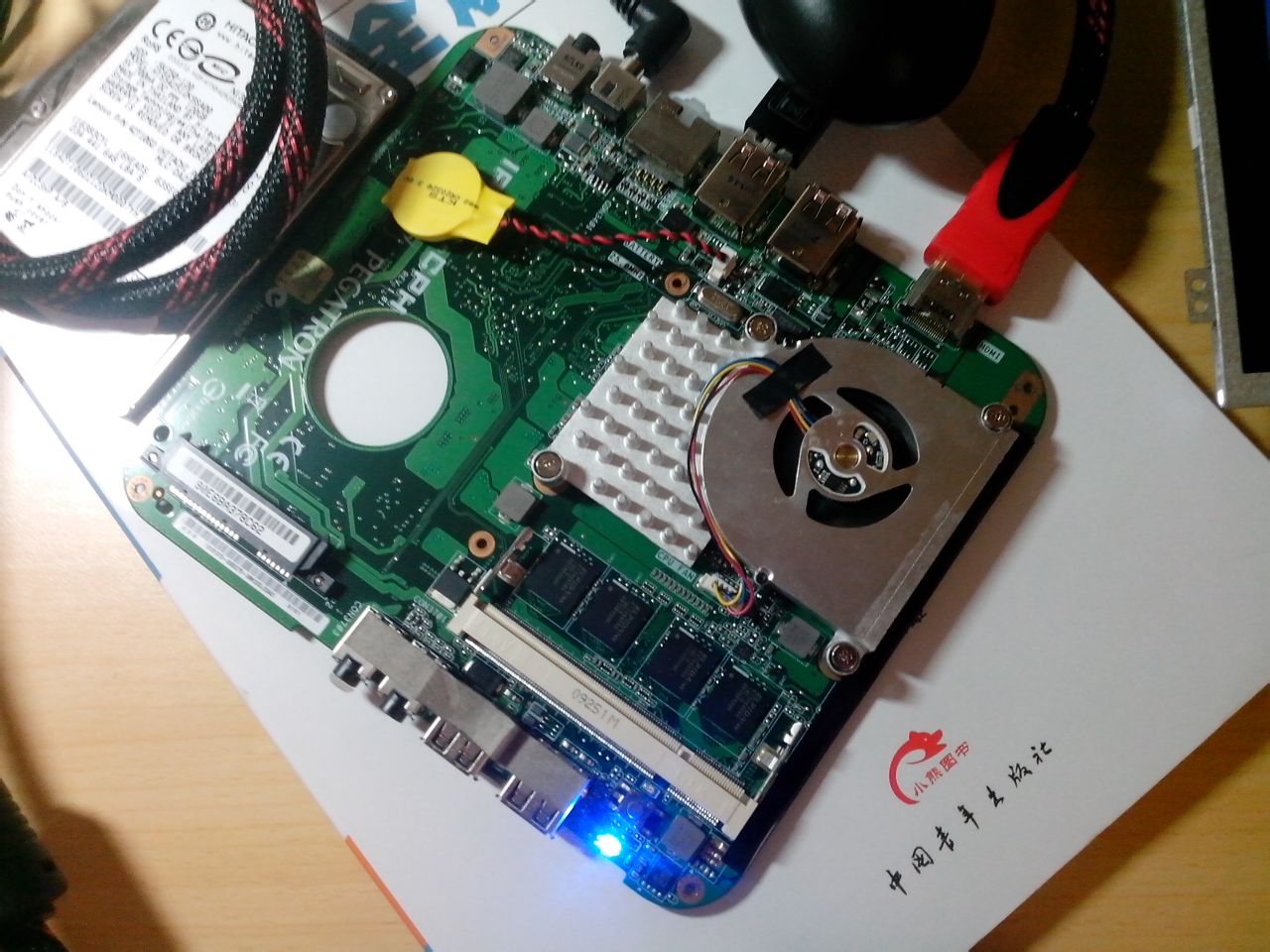

主板
我决定使用从家庭高清影音平台里拆出来的主板。这个平台是我初三时从淘宝上买来的，型号是 TCL MIX M200。当时买它看重的是它的低功耗，可以用来做 7×24 小时不断电运行的文件服务器。
主板由 PEGATRON 中国和硕公司生产。板子的芯片组是 NVIDIA MCP7A，也就是 2008 年广受青睐的英伟达 ION 离子平台。它搭载了 Intel Atom N230 的 CPU（1.6GHz 单核心，支持超线程技术，TDP 热设计功耗仅为 4W），NVIDIA GeForce 9400M 的移动平台独立显卡，与一条 DDR2 1GB 的内存（直接封装在主板上，还额外提供了一条扩展插槽）。
该机的一大亮点就在于它强大的显示核心，硬解 1080p 视频完全无压力。但缺点就是 CPU 的性能很是一般，而且由于采用单芯片方案且制程工艺不够发达，导致机体发热量很大。调速功能基本上使用不到的，通电一会儿风扇就开始全速运转了。

技术赞一个。不过外观开起来好奇怪呐

屏幕
当时手上有一块车载播放器的 LED 液晶屏幕，大小为 9 寸，接口是 LVDS，国内某个山寨作坊生产的。物理分辨率有 1024×768，清晰度还算可以接受。于是我便去淘宝上找了块适配它的驱动板，叫卖家根据屏的参数代烧程序，买回来后测试可以点亮，且显示正常。

电源
播放器自带电源适配器，可以直接接市电使用。不过学校宿舍 22:30 就断电了，所以一定要想一个办法用电池给它供电。我有想过用多节 18650 电池串并联做电池组，或是用锂电池，但成本一下就上去了。灵机一动想到家里有一块平时做电学实验用的蓄电池可以派上用场。虽然比容量较低，超级重，但是最大放电电流巨大，容量也有 7Ah。
我用功耗仪测了下满载时候主板的功率为 28W，正常使用时为 14W，待机时仅为 6W。也就是说带上屏幕预计至少能撑 3 个小时，这个续航能力还算可以接受。
可是现在最关键的问题是电压不对。电源适配器上标明的电压是 19V，而蓄电池电压为 12V，且随着负载的不断耗电会产生波动。不过之前制作移动电源的时候了解到有一种东西叫做 DC-DC 直流升压稳压模块，它可以把直流电的电压升高到一定的范围内。使用它就可以获得合适的电压来驱动主板。将升压模块其一端接在蓄电池上，另一端接上焊好的 DC 5.5mm 圆头电源线，用一字螺丝调节板子上的调压用电位器，使输出电压略高于 19V，插上主板，就可以正常开机了。

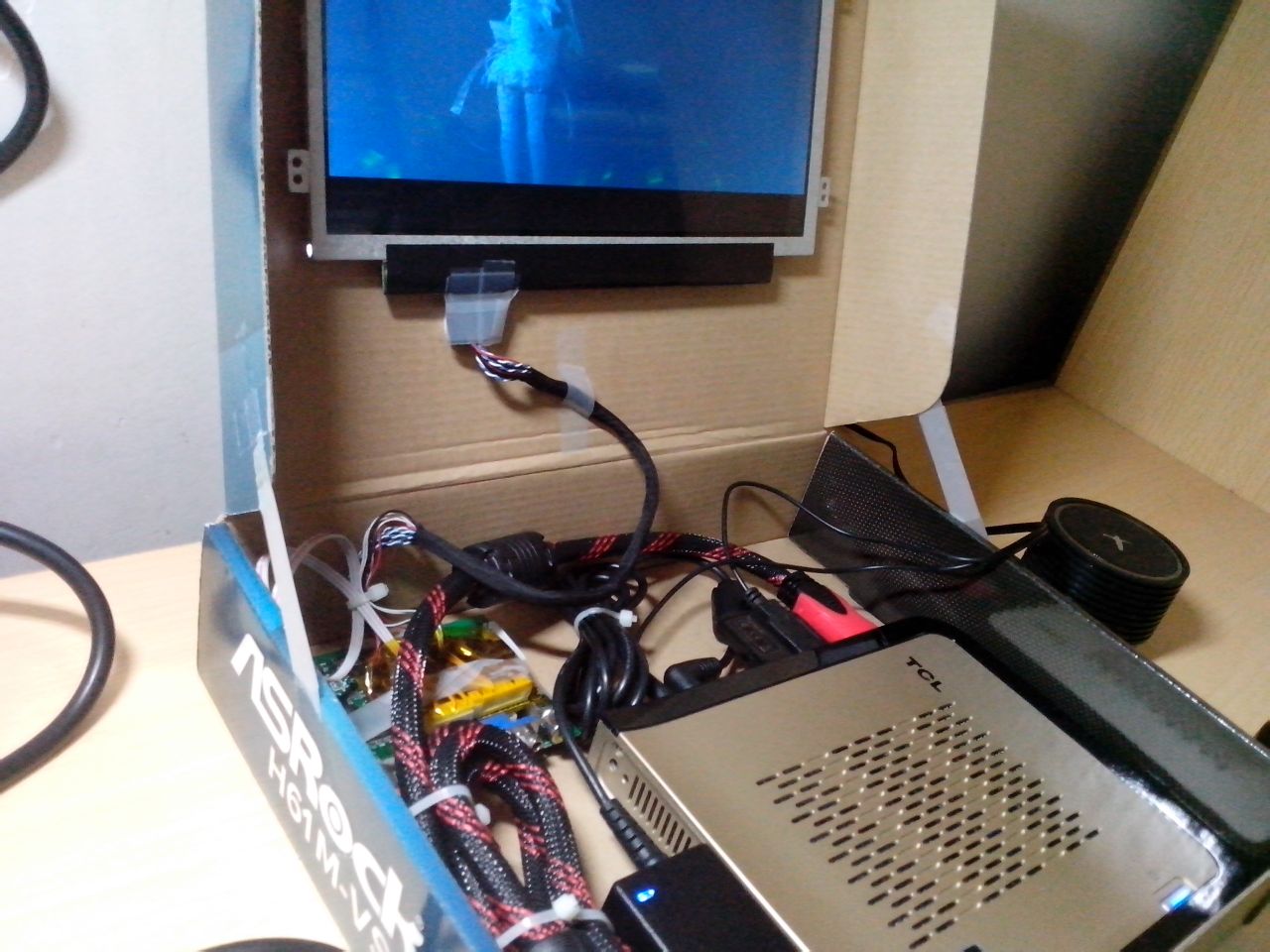

外壳
最廉价且好找的外壳就是纸盒子了！恰好暑假帮外婆攒机，有一个闲置的主板包装盒。成色挺新，外观还可以，经过测量，内容量还恰到好处。在草稿纸上画好布局图后就和同学用小刀把接口处的挡住的纸片一块块挖掉。为了使盒盖不会突然掉下来，我使用了透明胶带作为支撑杆。在使用时，使盒盖于盒体成钝角，透明胶带会从自由状态受重力作用被拉直，便可以卡在合适的位置上。这样就做好机箱了！

体验效果
经过几次的稳定性测试，发现这台盒子电脑还是很耐用的。
使用 AIDA 64 的极限测试，同时使中央处理器，内存，显示核心满负荷运算，30 分钟后温度稳定在 67℃ 左右不再变化，期间并未出现蓝屏，宕机或是重启现象。
从蓄电池完整充电后开始模拟正常使用，包括持续浏览网页，播放 1080p 视频，同时使屏幕常亮，续航时间能够达到 3 小时 15 分钟。

总结
这台计算机的制作材料基本都来自于已有的东西，故并没有在这个项目上有太大的开销。统计了一下整机的价格，大概在 600 元 RMB 左右，性价比还算比较高。最后的成果还是很让人满意的，它很好地达到了预期的效果。

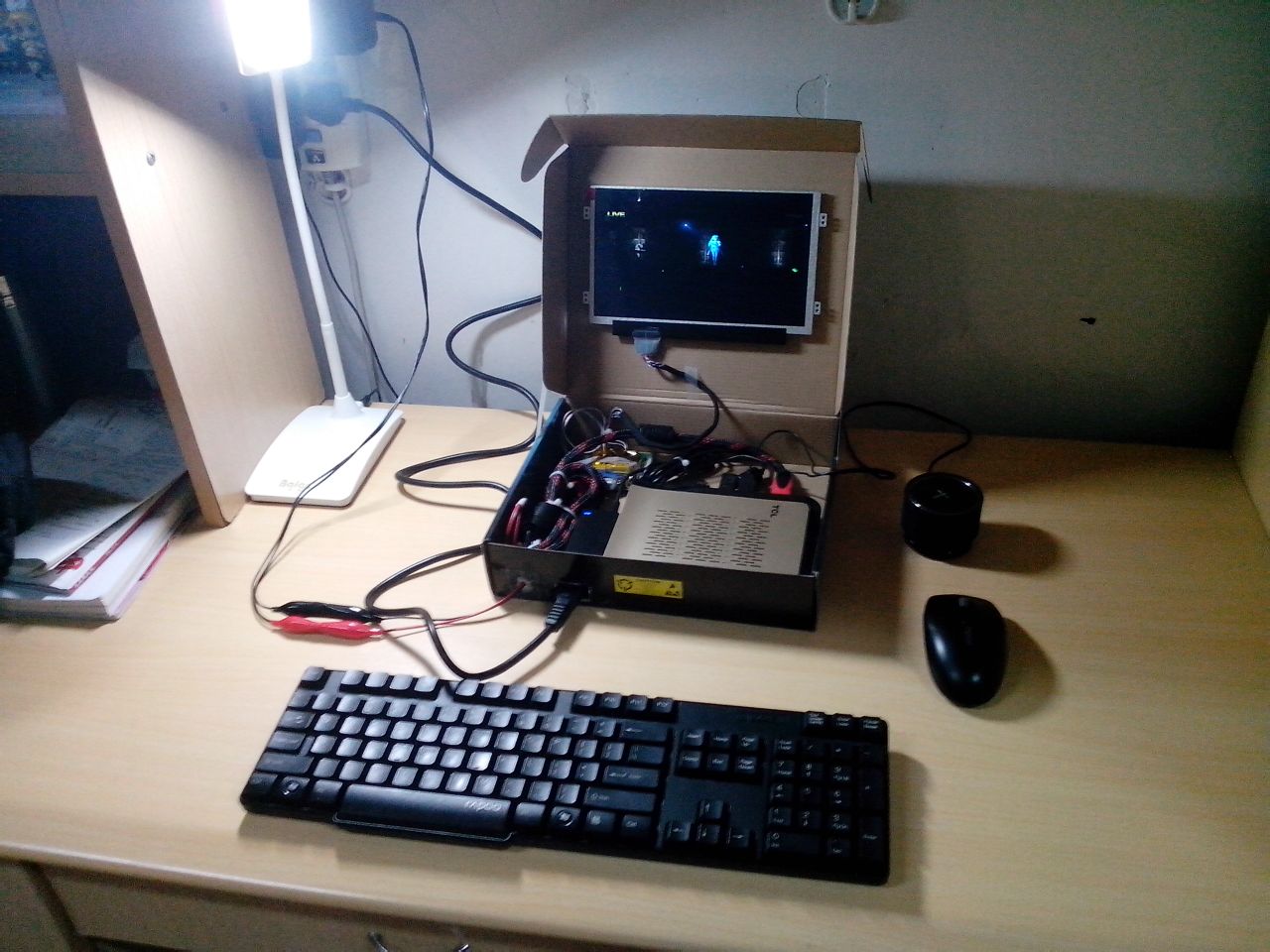

以下为图赏...

已全部完成，楼下可以开始了~
