【作死】【实验】谐振电容对ZVS电路的影响
zvs吧
全部回复
仅看楼主
level 11
RobotV⚡ 楼主
很多吧友对于ZVS电容的选用有有些疑惑。为测试各种电容性能如何，特发此帖。
2015年02月18日 01点02分 1
level 11
RobotV⚡ 楼主
电路：就是普通ZVS电路，此电路专为此次实验制作，走线完全对称。电压：24V
2015年02月18日 01点02分 2
binzaiba
楼主可以用可控硅5看看效果
2015年04月20日 13点04分
level 11
RobotV⚡ 楼主
首先是MKP电容。电磁炉电容相信大家都用过。这里就不测式了。这里要测试的，是这种东西：
2015年02月18日 01点02分 3
好大一菇凉
安规电容
2015年02月18日 04点02分
dteufv
楼主的背景画面是什么啊？月球表面？好多的陨石坑啊！···[吐舌]
2015年04月24日 06点04分
☜与龙角力☞
安规电容跟电磁炉MKP不是一样的吗？只是安规做了安规认证罢了
2018年05月16日 10点05分
level 11
RobotV⚡ 楼主
小的0.22u，大的0.68u。
2015年02月18日 01点02分 4
level 11
RobotV⚡ 楼主

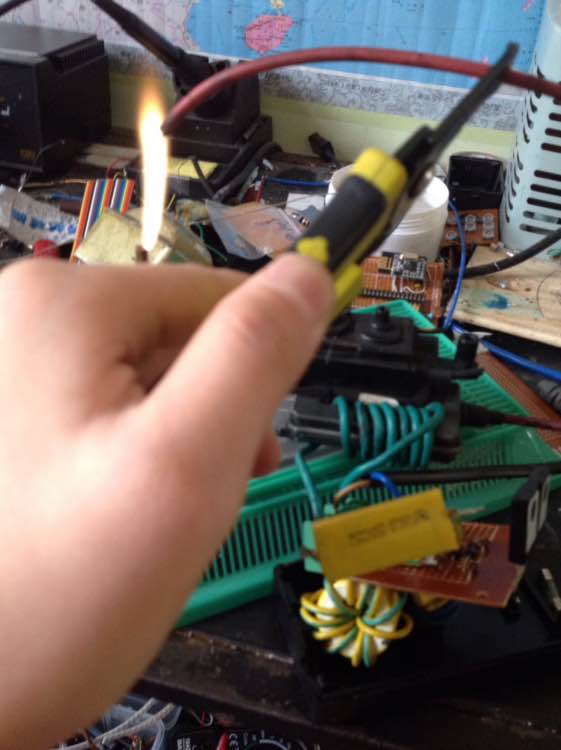

先试试小的：电弧只有1~2mm[喷][喷][喷]
2015年02月18日 01点02分 5
RobotV⚡
还拍糊了[喷][喷][喷]
2015年02月18日 01点02分
好大一菇凉
@RobotV⚡ 不会吧
2015年02月18日 04点02分
好大一菇凉
回复
�ô�һ����
:晓得是不谐振
2015年02月18日 04点02分
level 11
RobotV⚡ 楼主

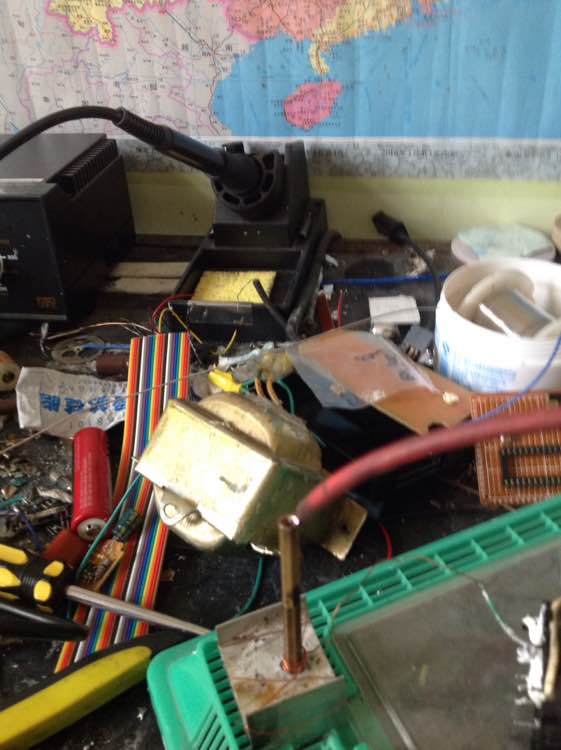

然后是大的：电弧约2cm（拉孤）、1~2mm（击穿）[喷]
2015年02月18日 01点02分 6
好大一菇凉
差不多
2015年02月18日 04点02分
RobotV⚡
@- 万能的x宝
2015年03月14日 04点03分
RobotV⚡
@- 应该是
2015年03月14日 05点03分
☞小小小张☜
烙铁撞了。
2015年04月24日 12点04分
level 11
RobotV⚡ 楼主
以上两次MOS均无明显温升
2015年02月18日 01点02分 7
level 11
RobotV⚡ 楼主
然后是CBB：
2015年02月18日 01点02分 8
level 11
RobotV⚡ 楼主

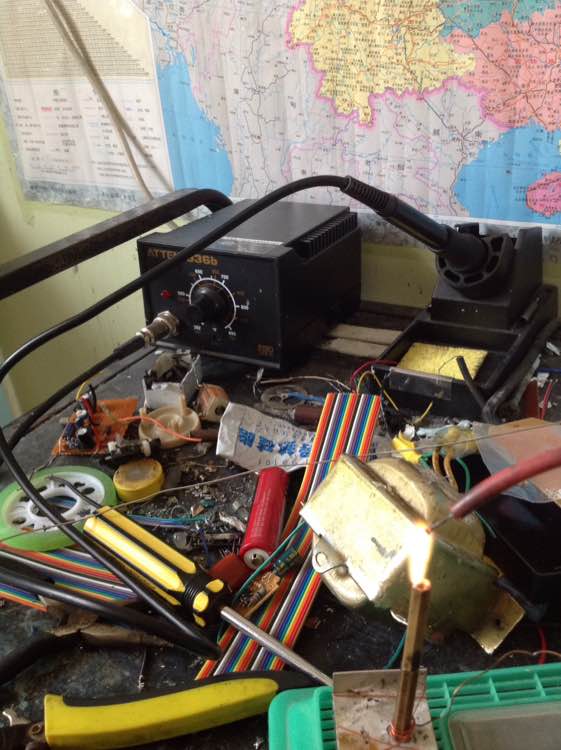

容量1.8u，击穿1cm，拉弧4cm。但是这电容⋯冒烟了⋯炸了⋯炸了[惊哭]
2015年02月18日 01点02分 9
好大一菇凉
炸了就对了
2015年02月18日 04点02分
司鸡🐒快开车
250V不炸才怪，
2015年06月18日 10点06分
RobotV⚡
@司鸡🐒快开车 25V
2015年06月18日 12点06分
司鸡🐒快开车
回复 WZD3300328 ：[啊]
2015年06月18日 12点06分
level 11
RobotV⚡ 楼主
直播暂停，LZ被老妈关小黑屋里⋯[惊哭]
2015年02月18日 01点02分 10
犀利歌ee
喜闻乐见[滑稽]
2015年02月18日 01点02分
好大一菇凉
喜大普奔
2015年02月18日 04点02分
maizx5
恭喜发财[滑稽]
2015年02月21日 14点02分
16655adds0
，，，，，，，，，
2015年07月19日 15点07分
level 11
RobotV⚡ 楼主
好了，LZ从小黑屋里逃出来了[滑稽]，直播继续！另：严禁插楼！
2015年02月18日 02点02分 12
ibmthinkpadt23
作死省赛第一名不服
2016年10月15日 20点10分
myblock_mc
我来水楼主了
2018年09月17日 04点09分
level 11
RobotV⚡ 楼主
然后是常见的CBB21，1u
2015年02月18日 02点02分 13
level 11
RobotV⚡ 楼主
MOS无明显升温，电容轻微发热。电孤：5mm，2cm．
2015年02月18日 02点02分 14
好大一菇凉
大功率必炸无疑
2015年02月18日 04点02分
RobotV⚡
回复
�ô�һ����
:一定的
2015年02月18日 10点02分
level 11
RobotV⚡ 楼主
然后CBB22[滑稽]容量：1.3u
2015年02月18日 02点02分 15
路上无人我自横
手给炸了？
2015年02月22日 02点02分
该死的多巴胺♀
@RobotV⚡ 麻痹 这是我的啊！[怒][怒][怒][怒][怒]
2015年03月13日 09点03分
该死的多巴胺♀
@RobotV⚡ 都说了这是我的 以后还能不能愉快的做朋友了？[怒]
2015年03月13日 14点03分
level 11
RobotV⚡ 楼主
MOS无明显温升，电容⋯3s冒烟[滑稽]
2015年02月18日 02点02分 16
扫逮思奶
电容耐压值影响大
2015年02月19日 05点02分
level 11
RobotV⚡ 楼主
电弧长度和上面的一样
2015年02月18日 02点02分 17
level 11
RobotV⚡ 楼主
作死的时候到了！电解电容！待我躲进防爆掩体…
2015年02月18日 02点02分 18
level 11
RobotV⚡ 楼主
[滑稽][滑稽][滑稽]
2015年02月18日 02点02分 19
level 11
RobotV⚡ 楼主
容量约1.2u，2.2u和3.3u串联[滑稽][滑稽][滑稽]
2015年02月18日 02点02分 20
level 11
RobotV⚡ 楼主
用个东西罩上，防爆[滑稽][滑稽][滑稽]
2015年02月18日 02点02分 21
