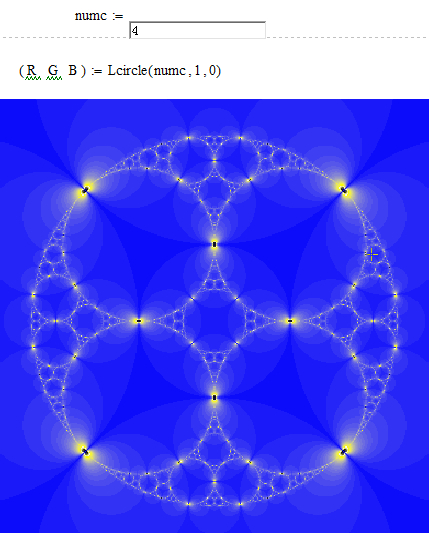

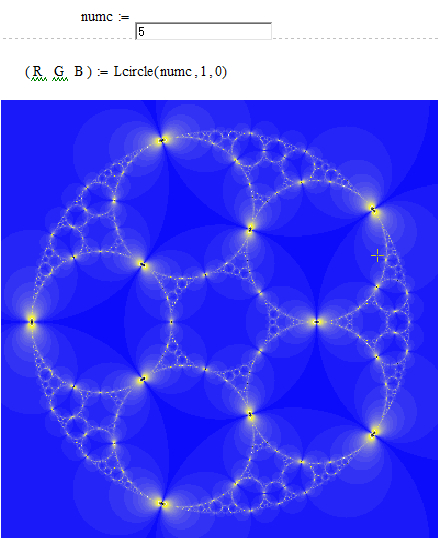

关于极限圆，在画板论坛中讨论已久，但在Mathcad中我没有成功过。昨天看了柳老师的FU代码，终于成了。
而且，可以在同一函数中做出n个圆来，现分享

这个可以应用在缆行业，
比如说m个大的n个小的，回头我贴点东西，跟老师讨论下

不错

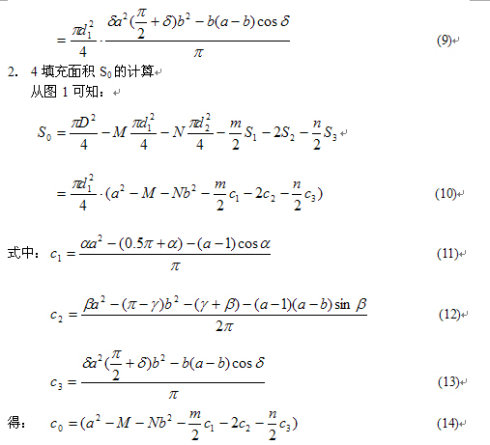

M大N小不等截面圆形绝缘线芯成缆参数的计算

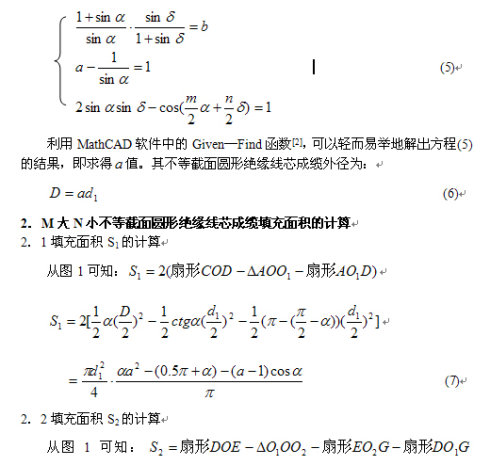

1． M大N小不等截面圆形绝缘线芯成缆外径的计算

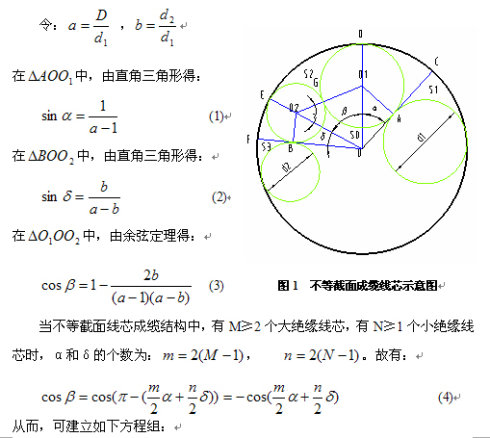

如图1所示，设大绝缘线芯直径为d1，小绝缘线芯直径为d2，不等截面圆形绝缘线芯成缆外径为 D。
4．M大N小不等截面圆形绝缘线芯成缆参数的计算程序
其计算程序见mdnx.mcd。如按表1的所示结构形式组成不等截面圆形绝缘线芯成缆结构，其参数计算结果列入表1。
表1 M大N小不等截面圆形绝缘线芯成缆参数的计算表
结构形式 M N d1 d2 a D S0 S1 S2 S3
三等芯 2 1 10 10 2.1547 21.55 4.03 41.66 41.66 0
四等芯 3 1 10 10 2.4142 24.14 21.46 30.54 30.54 0
五等芯 4 1 10 10 2.7013 27.01 54.24 25.23 25.23 0
二大一小 2 1 10 8 2.0339 20.34 3.45 57.20 28.46 0
三大一小 3 1 10 8 2.3013 23.01 18.25 34.04 21.87 0
四大一小 4 1 10 8 2.5973 25.97 48.25 26.77 18.43 0
三大二小 3 2 10 8 2.4987 24.99 44.74 28.58 19.35 13.59

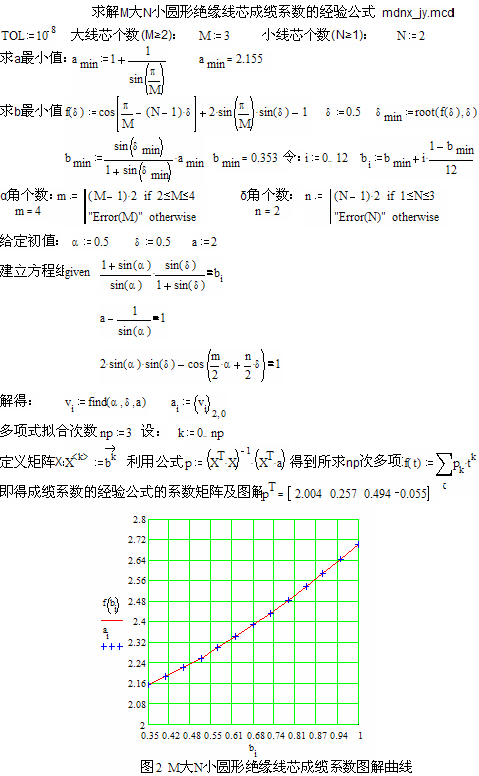

5．M大N小不等截面圆形绝缘线芯成缆系数经验公式的计算程序
如按mdnx_jy.mcd程序计算，可得不等截面圆形绝缘线芯成缆系数a的经验公式，如按表2的所示结构形式组成不等截面圆形绝缘线芯成缆结构，其成缆系数的经验公式计算结果列入表2。
表2 M大N小不等截面圆形绝缘线芯成缆系数经验公式的计算表

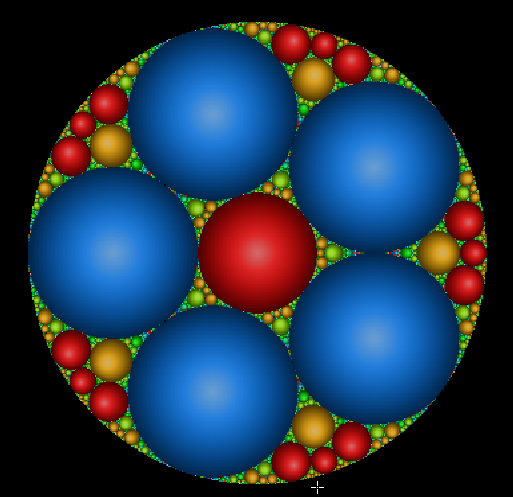

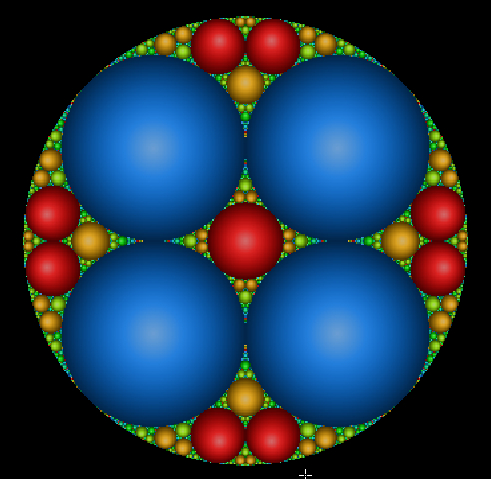

搞了一下午，n极限圆陷阱终于完成了。感谢柳老师和向老师二位的帮助。

rsj0315老是提供的资料很有价值，我一定努力思考。看来分形终于有实用价值了，兴奋哦！

我把上面的函数写出来了 [无效] http://pan.baidu.com/s/1qW2rNGg
但是不知道参数如何设置，或者函数有哪些错误，出来的图形不对，望指教，这方面原来没有接触过。

[无效] http://pan.baidu.com/s/1c0Gn36S
