做琴的
特雷门琴吧
全部回复
仅看楼主
level 5
cliz305 楼主
之前在本吧看见有人在做diy特雷琴，恰好我也在同一时期做了几台，不过因为没有照相机，手机也没有照相功能，所以不好发给大家看看。现在我回家了，就来展示一下吧。
2015年01月30日 10点01分 1
level 5
cliz305 楼主
首先是第一台，这是我去年8月份做的，外壳比较巨大，天线用的是铜线（棒？），三部分电路分别焊在三个板上。第一次做花了约100元。
2015年01月30日 10点01分 2
level 5
cliz305 楼主

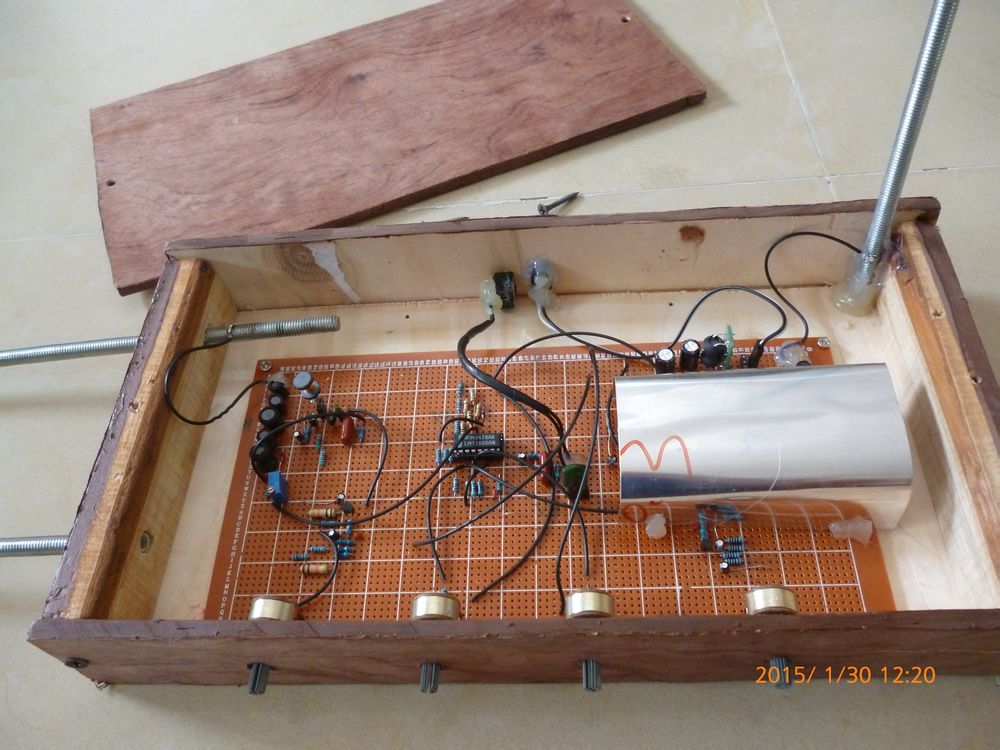

然后是第二台第三台，是在本月做的，由于是寒假，时间比较充裕，外壳什么的也好一些。天线用的是钢筋（5元一根）。我还采用了欣小瑶的意见，加了个金属罩来屏蔽杂波。第二、三台总花费约120元。由于我没有印刷电路板，而且部分零件学校有，且外壳是我捡些木板来做的，所以花费较少。
2015年01月30日 10点01分 3
level 5
cliz305 楼主
然后第三台（其实是第二台，不过因为披了层皮，所以放在第三个讲），比上面一台好看些，但其实音质略逊色一点。
2015年01月30日 10点01分 4
level 5
cliz305 楼主
这是电源，由5元的12V电源适配器改装来的，改装的原因是这机器最好能接地。
2015年01月30日 10点01分 5
level 5
cliz305 楼主
如果线路中没有接地，我还有一个接地小附件，用来连接身体。
2015年01月30日 10点01分 6
level 5
cliz305 楼主
声音是通过一个普通的耳机插口输出，可以连接家庭功放，效果挺好。
2015年01月30日 10点01分 7
level 5
cliz305 楼主
大小比例：
2015年01月30日 10点01分 8
level 5
cliz305 楼主
以下是测评：
2015年01月30日 10点01分 10
level 5
cliz305 楼主
[无效] http://pan.baidu.com/s/1mguYqoS
2015年01月30日 10点01分 12
cliz305
是用白色那台弹的。
2015年02月07日 10点02分
level 5
cliz305 楼主
test1和test2分别是不同频率范围的测试，改变范围的办法是调节最右边的旋钮。try是哥斯拉里的经典旋律，这是我弟弹的。
2015年01月30日 11点01分 13
level 5
cliz305 楼主
目前评价是：第一台笨重，但稳定；第二台（没皮的）音质最好，但弹着弹着平衡点会有些许飘移，又要调；第三台，好看，但音质略差一点点点。
2015年01月30日 11点01分 14
欣小瑶1
飘的话有很大可能是温度，，，，以前被坑过
2015年01月31日 07点01分
cliz305
回复
����1
:我试一下。
2015年01月31日 12点01分
level 12
柳生♂十兵卫🌀
不错，精了
2015年01月31日 06点01分 15
level 11
欣小瑶1
强烈建议弹两只老虎
2015年01月31日 07点01分 16
cliz305
已经弹了，没录。
2015年01月31日 12点01分
欣小瑶1
@cliz305 如何[滑稽]
2015年01月31日 14点01分
cliz305
回复
����1
:感觉比较快的地方不那么好办，就像“一只没有耳朵”只能慢速的了。
2015年02月01日 11点02分
欣小瑶1
回复 cliz305 :其实觉得跟拉二胡差不多
2015年02月01日 11点02分
level 11
🌈6Yager
请您给我一个吧[乖][乖][乖]
2015年01月31日 09点01分 17
cliz305
我得想看看我身边有没有人要。
2015年01月31日 12点01分
方丽602
我想要 多少钱我买[呵呵]
2017年09月22日 02点09分
cliz305
@方丽602 开玩笑。。。
2017年10月07日 01点10分
level 12
柳生♂十兵卫🌀
不过真想买一个diy的
2015年02月01日 11点02分 18
cliz305
吧主没有进口琴吗？
2015年02月01日 15点02分
柳生♂十兵卫🌀
回复 cliz305 : 没。。。我哪有那么有钱
2015年02月01日 21点02分
level 2
猴塞雷军
楼主昨天来我家，给我试了[滑稽]
——来自 6寸不大不小的2000万像素的Nokia lumia1520，不止于大！
2015年02月02日 08点02分 19
level 5
cliz305 楼主
我突然意识到，这是开发智能的好玩具，所以我想留着玩了。
2015年02月10日 11点02分 20
ws786873
我的琴做好了，可以音调变化完全找不到规律？请问你的手势是什么样子的
2018年02月03日 10点02分
cliz305
@ws786873 这个其实和手势关系不是很大，主要是手和“天线”间的距离，这会影响两者间的电容，有两种情况：将手逐渐靠近”天线“，音调先变高，到临界点后开始变低，这不好；2，将手从远处逐渐靠近“天线”，音调先变低后变高，这个正常，然后你就可以通过调节电路将临界点调到合适的距离。
2018年02月04日 19点02分
cliz305
@ws786873 当然手势也会影响电容，手相对于“天线”的solid angle和手每点相对“天线”的距离自然有影响的，但这主要是微调，如果你的机子太敏感以至于用距离基本控制不了，那就不好了。还有建议接上示波器，这比较直观。
2018年02月04日 19点02分
cliz305
@ws786873 做这东西最大的挣扎，是让音调和音量变化规律使用起来舒适，还得有足够大的变化范围，波形要漂亮稳定。要实现这些，用arduino做应该容易一些，但那就没了模拟的魅力了。
2018年02月04日 19点02分
level 3
yuyuyaoxingfu
我在网上买了一个，但是音域就一个八度，求大神么帮我看看怎么调音域
2018年08月05日 07点08分 21
cliz305
实话说我不懂“音域““八度”这些东西，如果那是指频率范围的话，那机器已经做成那样了要改装也不容易，但是我想改变天线形状（在上边挂些金属什么的）或许会对频率范围有影响。机子上有没有旋钮？打开机盒后里边有没有可以用螺丝刀调节的小部件？但是估计这并不会增大频率范围，只是改变范围就是了。
2018年08月08日 21点08分
yuyuyaoxingfu
我可以加你微信吗？帮帮我呗
2018年08月09日 07点08分
cliz305
@yuyuyaoxingfu 我没有微信...我对特雷门琴也不是真的很熟悉，猜猜罢了。
2018年08月14日 17点08分
level 1
看到此次你我
在吗！！！请问您现在还制作这个吗？
2019年11月25日 03点11分 22
cliz305
没有。 那是好几年前的事了。
2019年12月17日 23点12分
cliz305
@ws786873 我那时候没有可调电感，我把正常电感解开或重绕，直到达到需要的效果为止，细节就不记得了。
2020年03月19日 03点03分
ws786873
@cliz305 请问你制作用的材料参数都是按照原电路图的吗，还是修改了什么
2020年03月14日 15点03分
cliz305
@ws786873 你这么喜欢特雷门？20楼中有你的留言，都两年了。
2020年03月19日 03点03分
