level 2
人呢？
2015年01月27日 12点01分
level 13

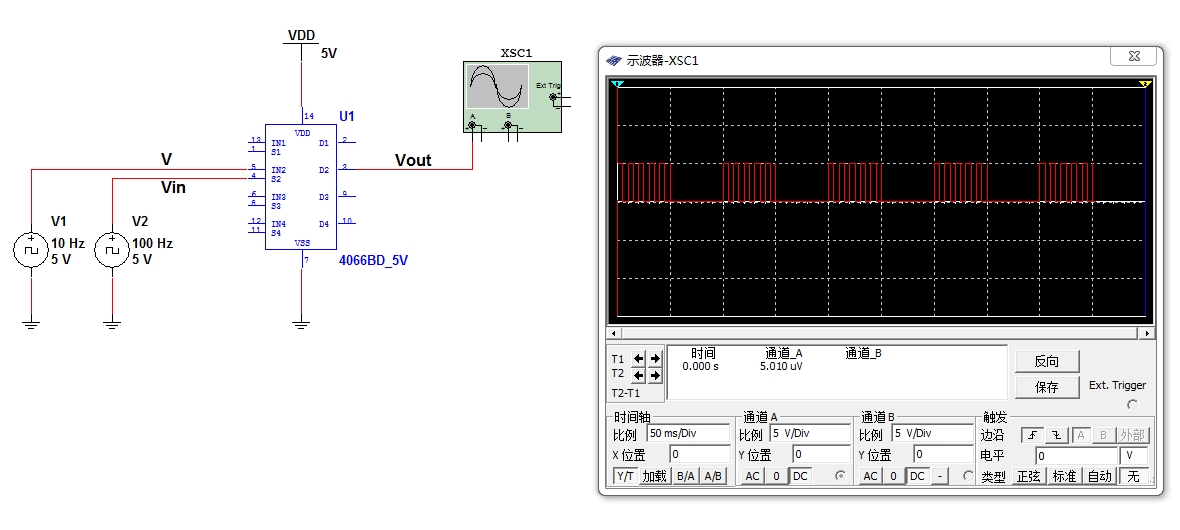

注意V与Vin的电压不要超出4066的VDD和VSS。
2015年01月28日 05点01分
3
谢谢吧主！！我试试
2015年01月28日 05点01分
出来的波形和吧主不一样啊。。
2015年01月28日 07点01分
回复
�̶���¥
:是不是控制断的时候还是有输出波形，那是multisim中的4066模型问题加上示波器输入阻抗很高的缘故，可以在输出并1MΩ电阻，【待续...】
2015年01月28日 10点01分
�̶���¥
:是不是控制断的时候还是有输出波形，那是multisim中的4066模型问题加上示波器输入阻抗很高的缘故，可以在输出并1MΩ电阻，【待续...】
回复
�̶���¥
:或者和我一样将multisim中的菜单 “ 仿真>交互仿真设置>分析选项>SPICE选项>使用自定义设置>自定义>全局>模拟节点到地线的分流电阻[RSHUNT] ”阻值由默认的 “1e+012” Ω 改成 “1e+006” Ω（1MΩ）。【完】
2015年01月28日 10点01分
�̶���¥
:或者和我一样将multisim中的菜单 “ 仿真>交互仿真设置>分析选项>SPICE选项>使用自定义设置>自定义>全局>模拟节点到地线的分流电阻[RSHUNT] ”阻值由默认的 “1e+012” Ω 改成 “1e+006” Ω（1MΩ）。【完】
