【求助】由原理图生成PCB是总是添加不了led
protel吧
全部回复
仅看楼主
level 1
噬身L蛇 楼主
原理图如下

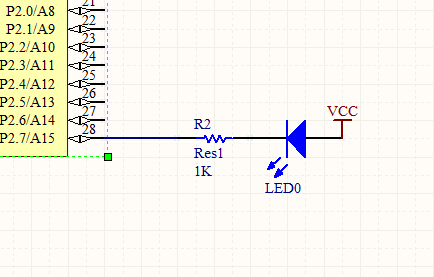

LED部分如下
2014年12月24日 12点12分 1
level 1
噬身L蛇 楼主
编译没有错误，Validate change全是对号，但是execute change就有错误了
2014年12月24日 12点12分 2
ankogx
图中两个LED的位号没设置（已隐藏），都是“DS？”。
2014年12月25日 07点12分
level 1
噬身L蛇 楼主
菜鸟新上路，希望大神能解答下，感激不尽
2014年12月24日 12点12分 3
level 1
噬身L蛇 楼主
生成的东西也是乱糟糟的[狂汗]
2014年12月24日 12点12分 4
level 1
噬身L蛇 楼主
我用的是DXP2004，全部都是默认设置，没有任何改动
电脑win7系统，以兼容XP的模式运行的软件
2014年12月24日 12点12分 5
level 1
噬身L蛇 楼主
这个是validate change后，都挺正常的
2014年12月24日 12点12分 6
level 4
ankogx
图中两个LED的位号已隐藏，并且都是“DS？”并没做设置，解决的方法：把这两个LED的位号分别设置为DS1和DS2。
2014年12月25日 07点12分 8
噬身L蛇
谢谢，问题解决了[哈哈]
