大神们帮我看看，还有没有更好的装夹方法.
solidworks吧
全部回复
仅看楼主
level 7
ydr0971 楼主

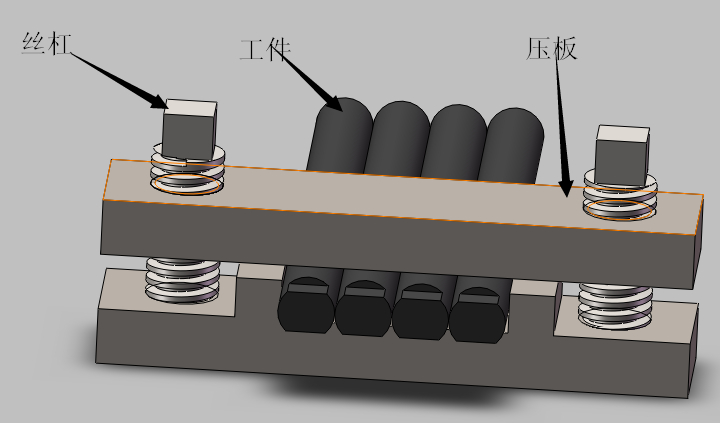

我做了一个简简单单的夹具，不知道可不可行，大神们有更好的方案吗？？我要求装夹方便，操作省事，省时。若有更好的方法请赐教！
2014年12月16日 09点12分 1
level 9
脉易
赶脚只能夹紧一部分，偏心轮下压，压块还会水平，受力不均？[黑线]
2014年12月16日 10点12分 2
ydr0971
谢谢大神指点，同事又想出了另一个方案！！！我真在想、作图[哈哈]
2014年12月16日 10点12分
吧务
level 16
MP-10B
啥材料的？电磁工作台不行吗？
2014年12月16日 10点12分 3
ydr0971
电磁成本太高呀，我们领导想要的是简单、实用。低成本[哈哈]
2014年12月16日 15点12分
MP-10B
回复 ydr0971 :你做十套专用夹具就够一个电磁吸盘的价格了…
2014年12月16日 16点12分
ydr0971
回复 4107256621 :[汗]
2014年12月17日 03点12分
MP-10B
回复 ydr0971 :瓦不清你们领导啊门想的…
2014年12月17日 03点12分
level 11
o1ojacko1o
仅仅上下压住，可行吗？加工区域是圆柱的平台是吗？
2014年12月16日 10点12分 4
ydr0971
人家告诉我不可行，加工区域是工件的扁方部分
2014年12月16日 15点12分
level 12
乐笔书意◎
如果是钻床上的，这是压不住的！
2014年12月16日 11点12分 5
ydr0971
铣床上的，
2014年12月16日 15点12分
乐笔书意◎
回复 ydr0971 :你是怎么画的？现在车间这类零件加工压板我见的比较多！
2014年12月16日 22点12分
ydr0971
回复 胡建军1986 :给你个新方案看看能行不
2014年12月17日 02点12分
乐笔书意◎
回复 ydr0971 :我只是之前跑金加工车间跑得比较多，见他们加工小零件压板和类似与台口钳用得比较多！其实我也不太懂！
2014年12月17日 22点12分
level 10
ph7wang
很明显，你这个是压不紧的……
假设这几个圆柱都是一样大的，你左边那个回转轴距底面的高度需要精确尺寸才能压紧。但这尺寸一确定，圆柱稍稍大一点点，比如说0.1，那么，那个圆转轴的位置就不能保证压紧了哟。……
2014年12月16日 13点12分 6
ydr0971
谢谢你的支持，我同事对我提出了同样的看法，他说我的方案不可行，理由和你一们，谢谢你的赐教！
2014年12月16日 15点12分
level 9
shenke3333
螺杆机构压中间，或两边，尺寸偏差多的话，只能个个螺杆调了，
2014年12月16日 16点12分 8
ydr0971
正解。我们最后确定了两边用丝杠加紧
2014年12月17日 02点12分
level 1
爱笑的吆喜
你那个压杆制作成带V字形定位槽，这个机构就能胜任了
2014年12月17日 00点12分 9
ydr0971
v 型槽试过了，太费时。
2014年12月17日 02点12分
level 7
ydr0971 楼主
最后确定了一个方案，很简单，操作稍费事，不过挺保险！！
2014年12月17日 03点12分 10
