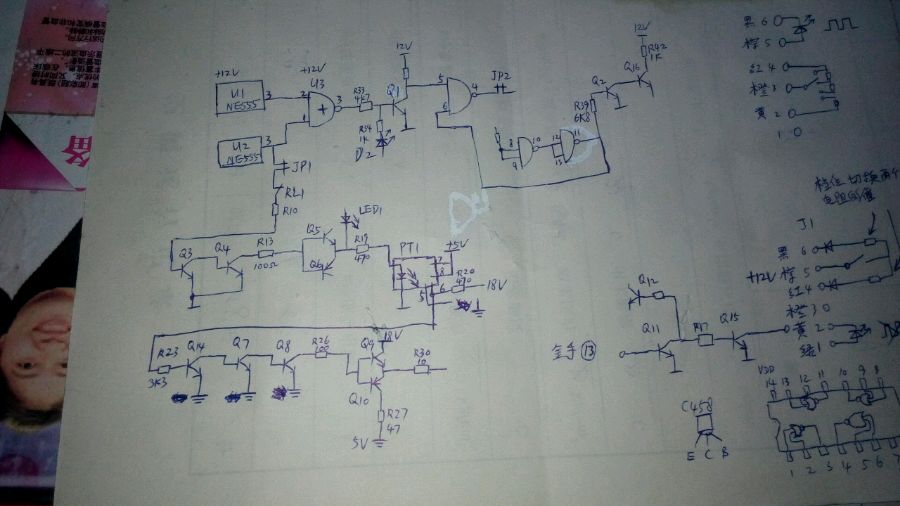

这是一台火花机的简图，pt1是个光耦，驱动这个光耦用了一大堆三极管，我觉得太夸张了@qsbzmc
2014年12月15日 11点12分 1
level 13
蛇会大学未毕业 楼主
模糊了，再发一次
2014年12月15日 11点12分 2
level 1
qsbzmc
手机看得不是很清楚。。不过驱动光耦没有用“一大堆”三极管呀！Q3Q4完全可以用一只高放大倍数三极管搞定嘛。
2014年12月15日 11点12分 3
蛇会大学未毕业
用了好几只三极管去驱动光耦初级
2014年12月15日 15点12分
level 1
qsbzmc
你画的？挺不错！继电器触点怎么还是老符号呀？
2014年12月15日 11点12分 4
蛇会大学未毕业
不是接触器，是跳针，有黑色小帽的那种
2014年12月15日 15点12分
level 13
蛇会大学未毕业 楼主
根据实物图画的，我发现工业的电路跟电子爱好者设计的电路完全不一样
2014年12月15日 17点12分 5
电点店垫
符号都认不全，模电太难了
2014年12月18日 06点12分
蛇会大学未毕业
回复 电点店垫 :常用的就那几个
2014年12月18日 08点12分
电点店垫
回复 蛇会大学未毕业 :都学会了就可以手到擒来自己设计电路了吧
2014年12月18日 08点12分
蛇会大学未毕业
回复 电点店垫 :差不多吧
2014年12月18日 09点12分
level 7
小水电站的主人
瞧瞧我帮刘紫玲贴吧弄的宣传视频。


视频来自：土豆
2014年12月23日 05点12分 6
蛇会大学未毕业
这名字是个女性
2014年12月23日 06点12分
小水电站的主人
回复 蛇会大学未毕业 :女歌者
2014年12月23日 08点12分
level 7
小水电站的主人
瞧瞧我帮刘紫玲贴吧弄的宣传视频。


视频来自：土豆
2014年12月23日 05点12分 7
qsbzmc
[真棒]，新年快乐！
2014年12月31日 16点12分
level 7
小水电站的主人
瞧瞧我帮刘紫玲贴吧弄的宣传视频。


视频来自：土豆
2014年12月23日 05点12分 8
level 13
蛇会大学未毕业 楼主
@qsbzmc 光耦坏了
2014年12月31日 16点12分 10
qsbzmc
师傅：新年快乐！
2014年12月31日 16点12分
蛇会大学未毕业
回复 qsbzmc :哈哈，不知不觉又一年了。时间过得真快
2014年12月31日 16点12分
level 13
蛇会大学未毕业 楼主
这次维修最大功臣是我的优利德万用表，可以检测频率及脉宽
2014年12月31日 16点12分 11
level 1
yuzhang_178
换我来修可能更合适。
2015年01月02日 16点01分 12
蛇会大学未毕业
你在哪里？我早不想修他的机器了
2015年01月03日 04点01分
yuzhang_178
回复 蛇会大学未毕业 :5小时车程
2015年01月03日 12点01分
