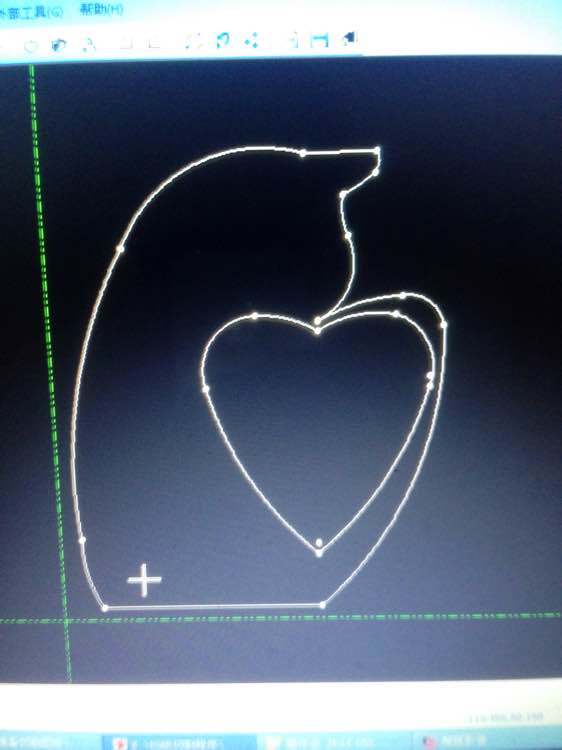

如图，只要上面那个猫的3B程序，完全不会写。可是明天要交作业了。求大神帮我把程序代码写完

中间的圆心需要钻眼的是吧

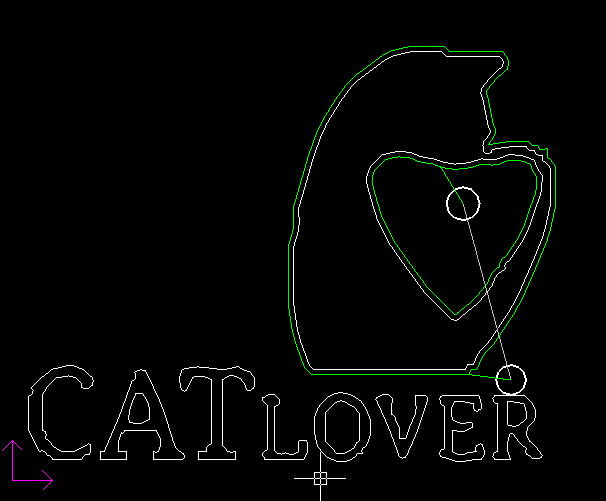

弄个矢量图软件

欧耶

3B代码第一部分
****************************************
CAXAWEDM -Version 2.0 , Name : mao.3B
Conner R= 0.00000 , Offset F= 0.10000 ,Length= 36.523 mm
****************************************
Start Point = 8.51231 , 5.24592 ; X , Y
N 1: B 426 B 697 B 697 GY L2 ; 8.086 , 5.943
N 2: B 151 B 53 B 151 GX L2 ; 7.935 , 5.996
N 3: B 182 B 27 B 182 GX L2 ; 7.753 , 6.023
N 4: B 104 B 29 B 104 GX L2 ; 7.649 , 6.052
N 5: B 162 B 67 B 162 GX L2 ; 7.487 , 6.119
N 6: B 187 B 10 B 187 GX L2 ; 7.300 , 6.129
N 7: B 94 B 9 B 94 GX L3 ; 7.206 , 6.120
N 8: B 171 B 42 B 171 GX L3 ; 7.035 , 6.078
N 9: B 70 B 71 B 71 GY L3 ; 6.965 , 6.007
N 10: B 45 B 45 B 45 GY L3 ; 6.920 , 5.962
N 11: B 74 B 74 B 74 GY L3 ; 6.846 , 5.888
N 12: B 52 B 144 B 144 GY L3 ; 6.794 , 5.744
N 13: B 4 B 82 B 82 GY L3 ; 6.790 , 5.662
N 14: B 41 B 171 B 171 GY L4 ; 6.831 , 5.491
N 15: B 57 B 196 B 196 GY L4 ; 6.888 , 5.295
N 16: B 30 B 99 B 99 GY L4 ; 6.918 , 5.196
N 17: B 59 B 191 B 191 GY L4 ; 6.977 , 5.005
N 18: B 96 B 192 B 192 GY L4 ; 7.073 , 4.813
N 19: B 50 B 100 B 100 GY L4 ; 7.123 , 4.713
N 20: B 97 B 194 B 194 GY L4 ; 7.220 , 4.519
N 21: B 253 B 355 B 355 GY L4 ; 7.473 , 4.164
N 22: B 129 B 180 B 180 GY L4 ; 7.602 , 3.984
N 23: B 258 B 351 B 351 GY L4 ; 7.860 , 3.633
N 24: B 185 B 185 B 185 GY L4 ; 8.045 , 3.448
N 25: B 95 B 95 B 95 GY L4 ; 8.140 , 3.353
N 26: B 199 B 199 B 199 GY L4 ; 8.339 , 3.154
N 27: B 28 B 11 B 28 GX L4 ; 8.367 , 3.143
N 28: B 8 B 2 B 8 GX L1 ; 8.375 , 3.145
N 29: B 40 B 45 B 45 GY L1 ; 8.415 , 3.190
N 30: B 256 B 206 B 256 GX L1 ; 8.671 , 3.396
N 31: B 110 B 110 B 110 GY L1 ; 8.781 , 3.506
N 32: B 191 B 237 B 237 GY L1 ; 8.972 , 3.743
N 33: B 58 B 152 B 152 GY L1 ; 9.030 , 3.895
N 34: B 76 B 99 B 99 GY L1 ; 9.106 , 3.994
N 35: B 94 B 68 B 94 GX L1 ; 9.200 , 4.062
N 36: B 6 B 37 B 37 GY L2 ; 9.194 , 4.099
N 37: B 56 B 112 B 112 GY L1 ; 9.250 , 4.211
N 38: B 66 B 34 B 66 GX L1 ; 9.316 , 4.245
N 39: B 233 B 343 B 343 GY L1 ; 9.549 , 4.588
N 40: B 98 B 196 B 196 GY L1 ; 9.647 , 4.784
N 41: B 143 B 416 B 416 GY L1 ; 9.790 , 5.200
N 42: B 83 B 226 B 226 GY L1 ; 9.873 , 5.426
N 43: B 23 B 110 B 110 GY L1 ; 9.896 , 5.536
N 44: B 12 B 205 B 205 GY L1 ; 9.908 , 5.741
N 45: B 59 B 89 B 89 GY L2 ; 9.849 , 5.830
N 46: B 36 B 72 B 72 GY L2 ; 9.813 , 5.902
N 47: B 32 B 90 B 90 GY L2 ; 9.781 , 5.992
N 48: B 139 B 55 B 139 GX L2 ; 9.642 , 6.047
N 49: B 89 B 17 B 89 GX L2 ; 9.553 , 6.064
N 50: B 175 B 4 B 175 GX L2 ; 9.378 , 6.068
N 51: B 179 B 73 B 179 GX L3 ; 9.199 , 5.995
N 52: B 135 B 21 B 135 GX L3 ; 9.064 , 5.974
N 53: B 194 B 18 B 194 GX L2 ; 8.870 , 5.992
N 54: B 182 B 54 B 182 GX L3 ; 8.688 , 5.938
N 55: B 111 B 22 B 111 GX L3 ; 8.577 , 5.916
N 56: B 220 B 24 B 220 GX L3 ; 8.357 , 5.892
N 57: B 181 B 29 B 181 GX L2 ; 8.176 , 5.921
N 58: B 90 B 22 B 90 GX L2 ; 8.086 , 5.943
N 59: B 426 B 697 B 697 GY L4 ; 8.512 , 5.246
N 60: D
N 61: B 906 B 3331 B 3331 GY L4 ; 9.418 , 1.915
N 62: D

3B代码第二部分：
N 63: B 797 B 102 B 797 GX L2 ; 8.621 , 2.017
N 64: B 1212 B 0 B 1212 GX L3 ; 7.409 , 2.017
N 65: B 575 B 0 B 575 GX L3 ; 6.834 , 2.017
N 66: B 1192 B 0 B 1192 GX L3 ; 5.642 , 2.017
N 67: B 59 B 59 B 59 GY L2 ; 5.583 , 2.076
N 68: B 15 B 15 B 15 GY L2 ; 5.568 , 2.091
N 69: B 46 B 46 B 46 GY L2 ; 5.522 , 2.137
N 70: B 178 B 480 B 480 GY L2 ; 5.344 , 2.617
N 71: B 64 B 251 B 251 GY L2 ; 5.280 , 2.868
N 72: B 71 B 492 B 492 GY L2 ; 5.209 , 3.360
N 73: B 0 B 428 B 428 GY L2 ; 5.209 , 3.788
N 74: B 0 B 210 B 210 GY L2 ; 5.209 , 3.998
N 75: B 0 B 434 B 434 GY L2 ; 5.209 , 4.432
N 76: B 87 B 297 B 297 GY L1 ; 5.296 , 4.729
N 77: B 18 B 142 B 142 GY L1 ; 5.314 , 4.871
N 78: B 6 B 310 B 310 GY L2 ; 5.308 , 5.181
N 79: B 116 B 395 B 395 GY L1 ; 5.424 , 5.576
N 80: B 55 B 190 B 190 GY L1 ; 5.479 , 5.766
N 81: B 109 B 383 B 383 GY L1 ; 5.588 , 6.149
N 82: B 166 B 458 B 458 GY L1 ; 5.754 , 6.607
N 83: B 112 B 230 B 230 GY L1 ; 5.866 , 6.837
N 84: B 260 B 413 B 413 GY L1 ; 6.126 , 7.250
N 85: B 199 B 271 B 271 GY L1 ; 6.325 , 7.521
N 86: B 131 B 131 B 131 GY L1 ; 6.456 , 7.652
N 87: B 269 B 197 B 269 GX L1 ; 6.725 , 7.849
N 88: B 271 B 205 B 271 GX L1 ; 6.996 , 8.054
N 89: B 183 B 86 B 183 GX L1 ; 7.179 , 8.140
N 90: B 344 B 79 B 344 GX L1 ; 7.523 , 8.219
N 91: B 241 B 0 B 241 GX L1 ; 7.764 , 8.219
N 92: B 115 B 0 B 115 GX L1 ; 7.879 , 8.219
N 93: B 272 B 0 B 272 GX L1 ; 8.151 , 8.219
N 94: B 69 B 70 B 70 GY L4 ; 8.220 , 8.149
N 95: B 20 B 20 B 20 GY L4 ; 8.240 , 8.129
N 96: B 11 B 10 B 11 GX L4 ; 8.251 , 8.119
N 97: B 358 B 0 B 358 GX L1 ; 8.609 , 8.119
N 98: B 200 B 0 B 200 GX L1 ; 8.809 , 8.119
N 99: B 446 B 0 B 446 GX L1 ; 9.255 , 8.119
N 100: B 92 B 106 B 106 GY L4 ; 9.347 , 8.013
N 101: B 27 B 92 B 92 GY L4 ; 9.374 , 7.921
N 102: B 22 B 129 B 129 GY L3 ; 9.352 , 7.792
N 103: B 164 B 142 B 164 GX L3 ; 9.188 , 7.650
N 104: B 60 B 60 B 60 GY L3 ; 9.128 , 7.590
N 105: B 115 B 134 B 134 GY L3 ; 9.013 , 7.456
N 106: B 56 B 76 B 76 GY L3 ; 8.957 , 7.380
N 107: B 6 B 38 B 38 GY L3 ; 8.951 , 7.342
N 108: B 30 B 99 B 99 GY L4 ; 8.981 , 7.243
N 109: B 42 B 205 B 205 GY L4 ; 9.023 , 7.038
N 110: B 20 B 100 B 100 GY L4 ; 9.043 , 6.938
N 111: B 37 B 187 B 187 GY L4 ; 9.080 , 6.751
N 112: B 40 B 80 B 80 GY L4 ; 9.120 , 6.671
N 113: B 0 B 105 B 105 GY L4 ; 9.120 , 6.566
N 114: B 51 B 102 B 102 GY L3 ; 9.069 , 6.464
N 115: B 70 B 88 B 88 GY L3 ; 8.999 , 6.376
N 116: B 5 B 17 B 17 GY L3 ; 8.994 , 6.359
N 117: B 311 B 52 B 311 GX L1 ; 9.305 , 6.411
N 118: B 141 B 11 B 141 GX L1 ; 9.446 , 6.422
N 119: B 312 B 4 B 312 GX L4 ; 9.758 , 6.418
N 120: B 58 B 73 B 73 GY L4 ; 9.816 , 6.345
N 121: B 2 B 0 B 2 GX L1 ; 9.818 , 6.345
N 122: B 104 B 4 B 104 GX L4 ; 9.922 , 6.341
N 123: B 41 B 80 B 80 GY L4 ; 9.963 , 6.261
N 124: B 147 B 26 B 147 GX L1 ; 10.110 , 6.287
N 125: B 0 B 159 B 159 GY L4 ; 10.110 , 6.128
N 126: B 0 B 10 B 10 GY L4 ; 10.110 , 6.118
N 127: B 33 B 26 B 33 GX L4 ; 10.143 , 6.092
N 128: B 41 B 40 B 41 GX L4 ; 10.184 , 6.052
N 129: B 76 B 100 B 100 GY L4 ; 10.260 , 5.952
N 130: B 0 B 314 B 314 GY L4 ; 10.260 , 5.638
N 131: B 0 B 140 B 140 GY L4 ; 10.260 , 5.498
N 132: B 0 B 291 B 291 GY L4 ; 10.260 , 5.207
N 133: B 96 B 444 B 444 GY L3 ; 10.164 , 4.763
N 134: B 69 B 222 B 222 GY L3 ; 10.095 , 4.541
N 135: B 168 B 411 B 411 GY L3 ; 9.927 , 4.130
N 136: B 284 B 655 B 655 GY L3 ; 9.643 , 3.475
N 137: B 178 B 323 B 323 GY L3 ; 9.465 , 3.152
N 138: B 403 B 599 B 599 GY L3 ; 9.062 , 2.553
N 139: B 140 B 136 B 140 GX L3 ; 8.922 , 2.417
N 140: B 48 B 70 B 70 GY L3 ; 8.874 , 2.347
N 141: B 99 B 230 B 230 GY L3 ; 8.775 , 2.117
N 142: B 104 B 0 B 104 GX L3 ; 8.671 , 2.117
N 143: B 2 B 5 B 5 GY L3 ; 8.669 , 2.112
N 144: B 48 B 95 B 95 GY L3 ; 8.621 , 2.017
N 145: B 797 B 102 B 797 GX L4 ; 9.418 , 1.915
N 146: DD

这是什么软件啊大神？

位图矢量化
