小白请教问题，求大神
cad吧
全部回复
仅看楼主
level 11
活宝小正太 楼主

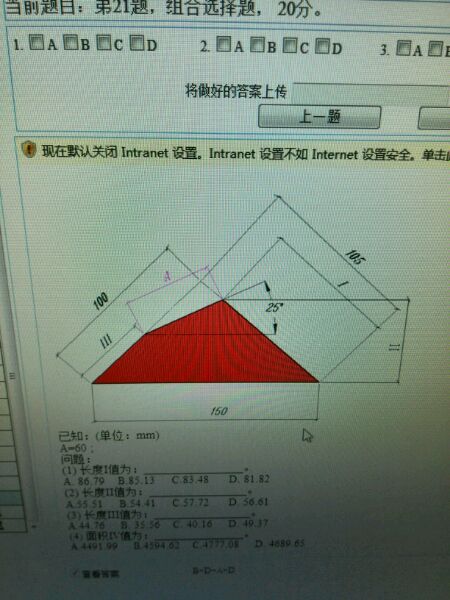

这是题，里面的A线怎么画出来的
------>>>本人擅长Ai、Fw、Fl、Br、Ae、Pr、Id、PS等软件的安装与卸载，精通CSS、JavaScript、PHP、C、C＋＋、java、Ruby、Perl、Lisp、python、Objective-C、ActionScript等单词的拼写，熟悉windows、Linux、Mac、Android、IOS等系统的开关机<<<
　　
2014年12月08日 09点12分 1
level 13
youcIFl
很简单，自己想想。
2014年12月08日 09点12分 2
活宝小正太
我是先画的线然后移到图里，可是有小误差
2014年12月08日 09点12分
jolunmeng
回复 活宝小正太 :任何正确的图绝不会有任何误差。
2014年12月08日 09点12分
level 13
youcIFl
方法错误。
2014年12月08日 09点12分 3
活宝小正太
又试了一种，就是画好线然后做大三角形两边的平行线然后和画好的线组成三角形让该三角形的顶点与大三角形的顶点重合，可是还是有误差啊大神[泪]
2014年12月08日 09点12分
youcIFl
回复 活宝小正太 :一会给你画，现在正开会。
2014年12月08日 09点12分
活宝小正太
回复 yaocl1963 :大神谢谢，能告诉我方法，我不要图[泪]
2014年12月08日 09点12分
level 11
活宝小正太 楼主
------>>>本人擅长Ai、Fw、Fl、Br、Ae、Pr、Id、PS等软件的安装与卸载，精通CSS、JavaScript、PHP、C、C＋＋、java、Ruby、Perl、Lisp、python、Objective-C、ActionScript等单词的拼写，熟悉windows、Linux、Mac、Android、IOS等系统的开关机<<<
　　
2014年12月08日 09点12分 4
level 10
jolunmeng
先画大直线，再画25度的线，再画圆，相交，找到找到A线的两个端点，所有问题就都解决了。
2014年12月08日 09点12分 5
level 13
youcIFl
2014年12月08日 10点12分 6
活宝小正太
大神，那个a线是怎么过去的
2014年12月08日 10点12分
活宝小正太
大神为什么 我标记出来的数据是44.71 -，-
2014年12月08日 13点12分
wo上路
[真棒]
2014年12月08日 14点12分
level 15
跟着小8学CAD
帮忙顶
2014年12月08日 10点12分 7
level 8
摆渡905
帮忙定，顺便问下这是什么题
2014年12月08日 10点12分 8
level 16
风雪白云天
2014年12月08日 10点12分 9
活宝小正太
大神为什么标记出来的是44.71
2014年12月08日 13点12分
风雪白云天
回复 活宝小正太 :最有可能的情况是移动的时候捕捉点有误。
2014年12月08日 14点12分
活宝小正太
回复 风雪白云天 :那怎么解决啊！[泪]
2014年12月08日 15点12分
活宝小正太
回复 风雪白云天 :对象捕捉开着，显示的端点也可能出现问题吗？
2014年12月08日 15点12分
level 11
ug杨
你擅长这么多，这根线应该没问题
2014年12月08日 10点12分 10
活宝小正太
为什么我画出来的数据是44.71啊
2014年12月08日 13点12分
level 11
活宝小正太 楼主
为什么我标记出来的是44.71 -，-
2014年12月08日 13点12分 11
level 16
风雪白云天
把线移动好，把多余的剪切掉，在标注的时候按这样的顺序：选择对齐标注－－空格－－点选所要标注的线段，直接拉出尺寸。这样的标注方法不会因为在确定线段的两个端点时出现误差，能做到准确、快速。
2014年12月08日 15点12分 12
活宝小正太
大神，方法都试了，还是不行[泪]
2014年12月09日 02点12分
风雪白云天
回复 活宝小正太 :如果你不嫌麻烦一步一步地上个图看看。
2014年12月09日 06点12分
level 8
a765752672
1、绘制该三角形ABC，
2、以A为端点绘制一条与AC夹角为25度的辅助线AD，
3、偏移（scale），选取AD为对象，基点为B，参照长度为AD，新长度为60，确定，即可
4、标注。
2014年12月09日 03点12分 13
level 8
holdmyleg
2014年12月09日 04点12分 14
level 11
大爱雨的召唤
……这条A线不是标注吗？
2014年12月09日 07点12分 16
level 5
diaopinwei0617
如果只是为了填答案，直接到proe里面去草绘即可
2014年12月09日 08点12分 17
