新手求助：关于mathcad向量场图的基本问题以及帮助文档打不开
mathcad吧
全部回复
仅看楼主
level 3
方方1234qwer 楼主
用向量场图显示时，x方向值存储在一个矩阵，y方向值存储在一个矩阵，如下图：
理解上第一个对应矢量为（-38，-35），方向朝第三象限，请问一下矢量场图应该怎么看？有点基础，麻烦了。
另外，安装的是mathcad14的破解版，按帮助弹出无法打开文件，有什么解决方法吗？谢谢！
2014年12月07日 15点12分 1
level 12
朱老剑客
太高深，等高手。
2014年12月07日 15点12分 2
level 12
朱老剑客

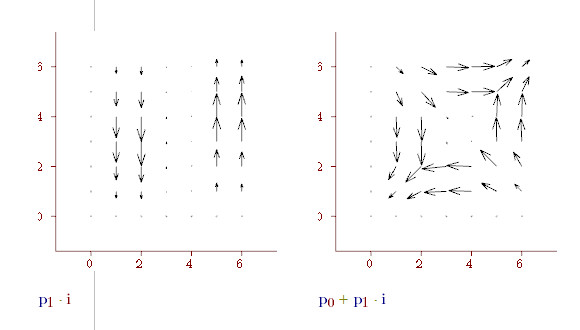

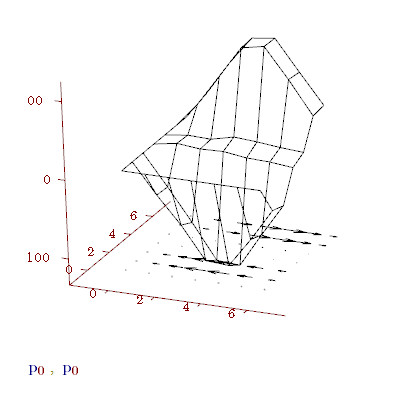

哎，当吧主不能一点儿事儿都不干，对吧。看下图，找规律。
2014年12月07日 16点12分 3
方方1234qwer
恩，谢谢啊。[玫瑰][玫瑰]用矩阵作输入时，大致是向量x方向与原来象限相反，第一个矩阵输入相当于y方向系数输入[啊]
2014年12月08日 15点12分
level 6
欢呼欢
楼主我书读的少，能详细讲一下这个向量场矩阵到底怎么表达的吗？你轻描淡写的我实在没看懂[泪]
2014年12月08日 14点12分 4
方方1234qwer
[彩虹][彩虹]我也只懂基础。向量场图是表示二维的向量，向量场图的区域和两个矩阵的大小是相同的，两个矩阵的值分别代表向量的实部和虚部，这样可以表示对应位置的向量。不过矩阵输入，好像是第一个矩阵表示虚部，第二个表示实部，且实部与坐标x反方向。我这边应用主要是求二维图像的边缘方向。
2014年12月08日 16点12分
欢呼欢
回复 方方1234qwer :那每个对应位置的向量的大小如何表示呢？是规定的吗？
2014年12月09日 04点12分
level 12
朱老剑客
我理解向量场描述的是在一个2D空间里一系列质点的运动速度，包括速度方向、加速度的大小以及速度向量的叠加效果。
2014年12月08日 15点12分 5
level 3
方方1234qwer 楼主
@欢呼欢：喔喔，我学的是图像边缘检测，大小是边缘强度，方向是边缘方向，先求出二维图像每个位置的x轴、y轴的亮度变化率，对应向量的虚部和实部，大小为两者的模
，方向为
。

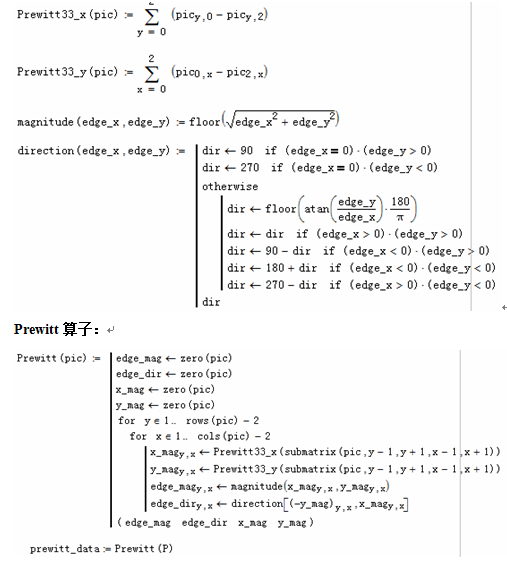

具体代码如下：
结果如下：
2014年12月09日 06点12分 6
欢呼欢
真心学习了，我百度了向量场什么的以为你是搞物理研究呢，没想到还能用到这上面[真棒]
2014年12月10日 10点12分
方方1234qwer
回复 欢呼欢 ：[玫瑰][玫瑰]不过不太懂这个边缘方向在应用中有什么实际用处..
2014年12月11日 02点12分
level 12
朱老剑客
不错！欢迎多来分享哈！如果再详细科普一下你的研究领域的基础知识就更好了。
2014年12月09日 06点12分 7
方方1234qwer
[太开心]在看一本特征提取与图像处理，刚学也不太懂。上面那个是Prewitt算子，是边缘检测的一种算法，可以检测出图像的轮廓，至于那个边缘方向，不太懂有什么实际的用处...
2014年12月11日 02点12分
