精致的狼楼主

百度经验里的介绍看不太懂，比如这段：
六、画出中心线、5条切线角度辅助线、5条切线。
切线角度a=360/（Z*2）
基圆的周长=∏*187.94
切线长度L=基圆的周长/（Z*2）
经过计算切线角度a=9，切线长度L=17.5，如图所示。。
切线角度怎么弄啊，是输入a，回车，再输入9吗？搞出来不是那么回事啊。

2014年12月01日 05点12分 1

level 3

精致的狼楼主

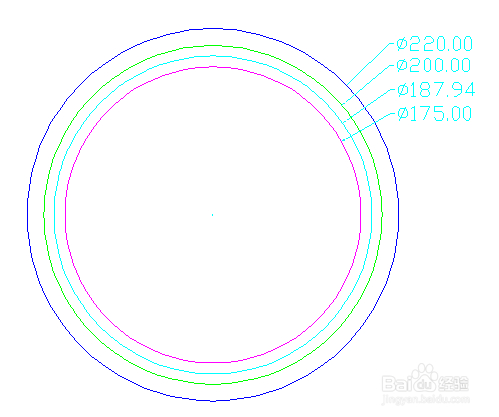

上面的图是百度经验里网友上传的，传送门：http://jingyan.baidu.com/article/75ab0bcbf6694fd6864db2da.html
图片和文字顺序对不上，本人自学者水平有限，看不明白，请高手赐教！我用的是2006中文破解版，没有齿轮插件模块，只能徒手绘制，或者谁有现成的齿轮图形发给我也行，邮箱[email protected]，非常感谢

2014年12月01日 05点12分 2

level 3

精致的狼楼主

有雷锋吗

2014年12月01日 08点12分 3
