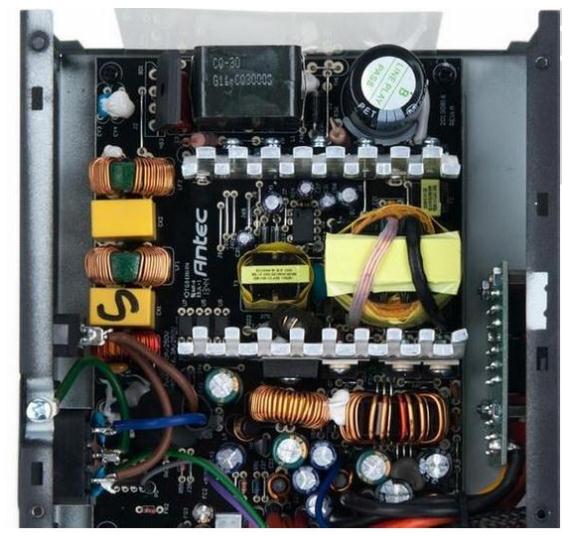

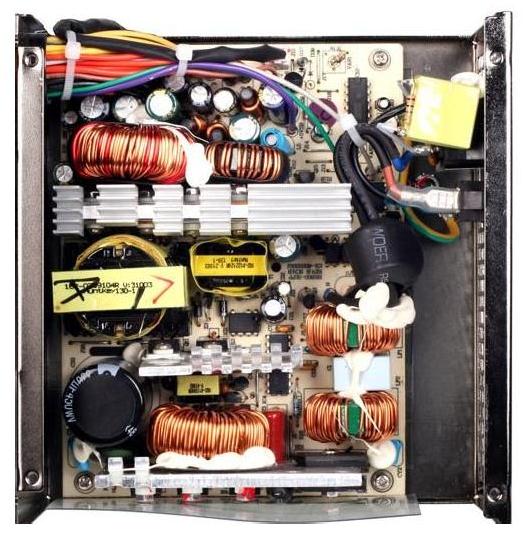

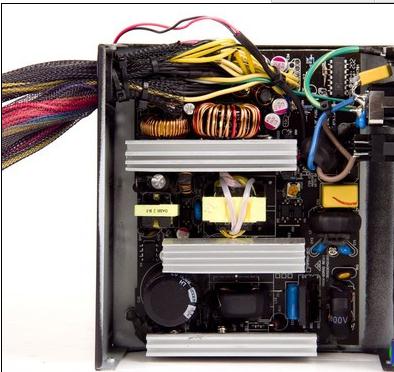

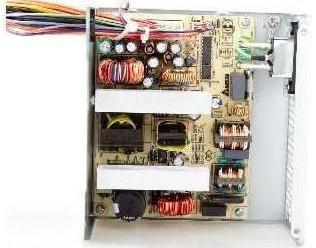

一：半桥拓扑+被动pfc
分辨的方法：
1。中间有三个变压器，分别为主变压器驱动变压器待机变压器。
2。图中绿色框画出的为被动pfc电感。一次侧有2个耐压200v的电容,组成倍压电路.

2014年11月28日 15点11分 1

level 6

老谭吹泡泡😁 楼主

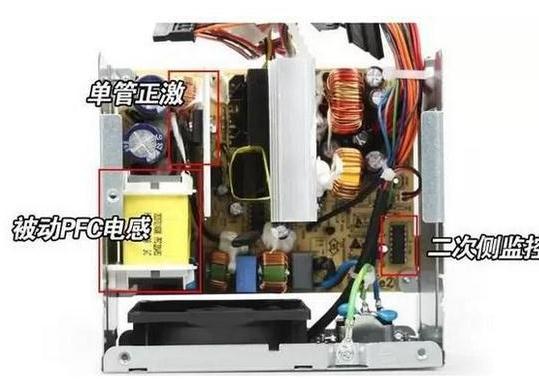

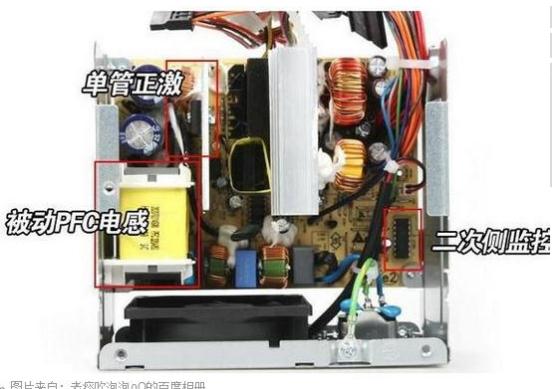

二：单管正激+被动pfc

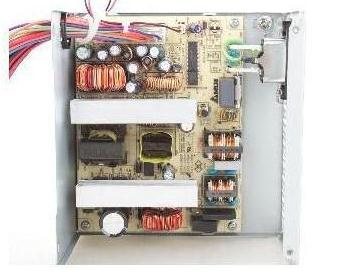

一般额定250瓦至300瓦的低功率电源比较常见,一个主开关管形成单管正激。

2014年11月28日 15点11分 2

level 6

老谭吹泡泡😁 楼主

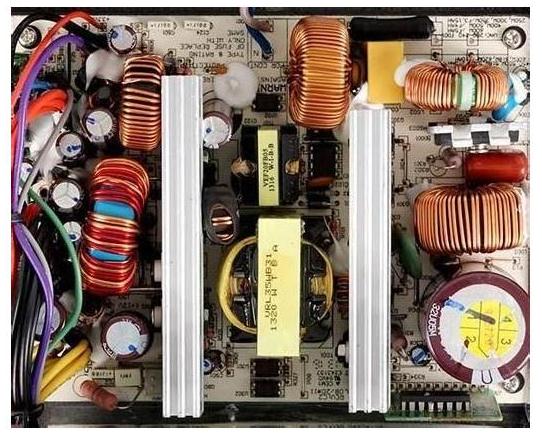

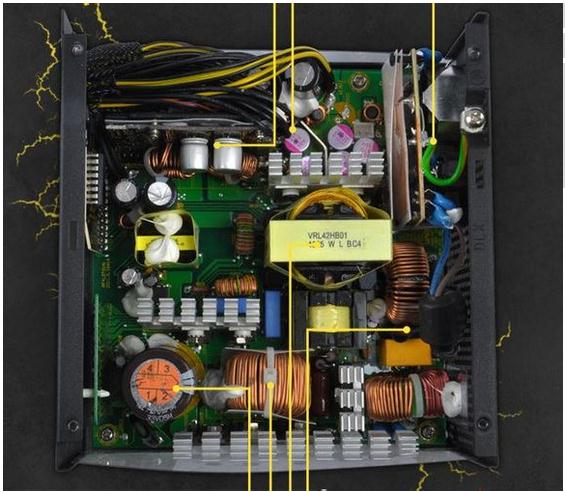

三：双管正激+主动pfc
+3
。3v单路磁放大

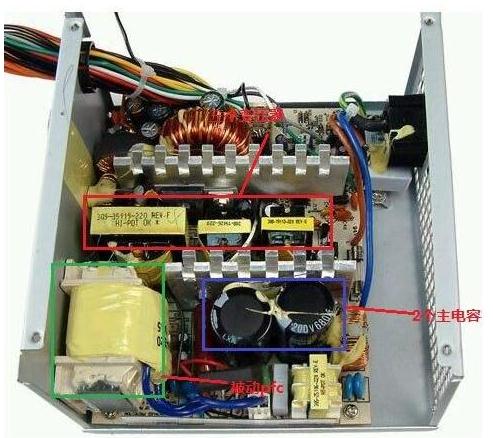

分辨方法：
1。中间只有两个变压器一大一小，分别为主变压器和辅助变压器。另外还有个更小的开关管驱动变压器。
2。两个主开关管构成了双管正激拓扑。
3。绿色框为主动pfc，主要特征为一个看见线圈的大电感和一个耐压400v的主电容。也有2个的放最后说。
这种结构的电源目前在300到500瓦区间的电源中比较主流，动态性能很好.

2014年11月28日 15点11分 3

level 6

老谭吹泡泡😁 楼主

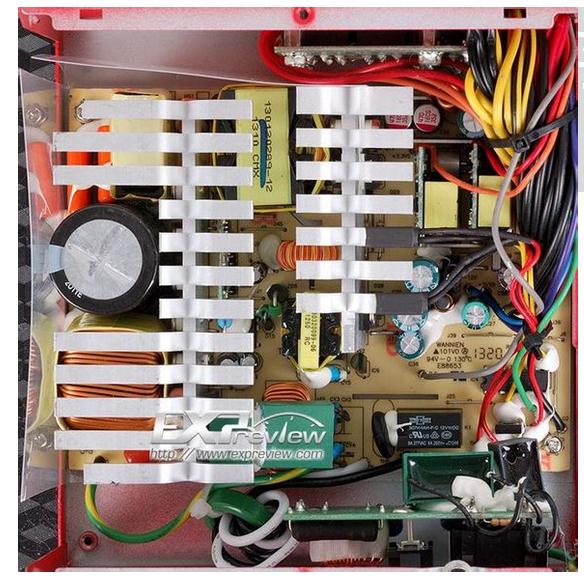

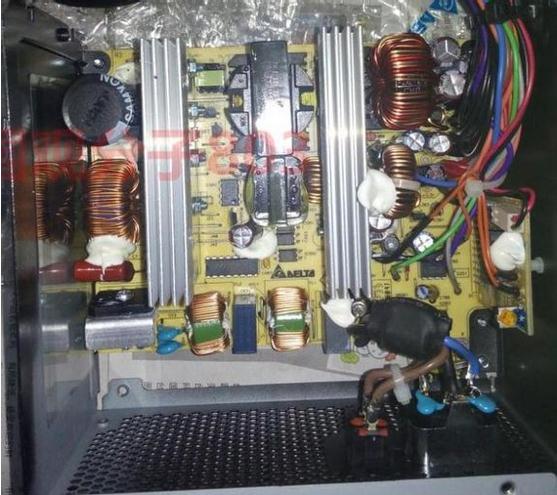

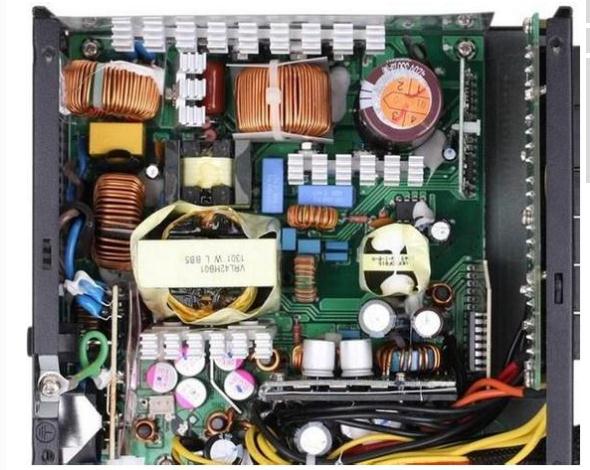

五：LLC谐振半桥+主动PFC+12V同步整流+5V/3.3VDC-DC
分辨方法：
1。三个变压器小大小。分辨为谐振变压器，主变压器，待机变压器。
2。12v同步整流就是用mos管取代肖特基整流管，从而提高电源效率。
3。DC-DC稳压比单路磁放大和双路磁放大稳压效果更高，用肉眼分辨的话dcdc有电路模块，磁放大没有。
这种结构的电源也是目前比较主流的一种拓扑。

2014年11月28日 15点11分 5

level 6

老谭吹泡泡😁 楼主

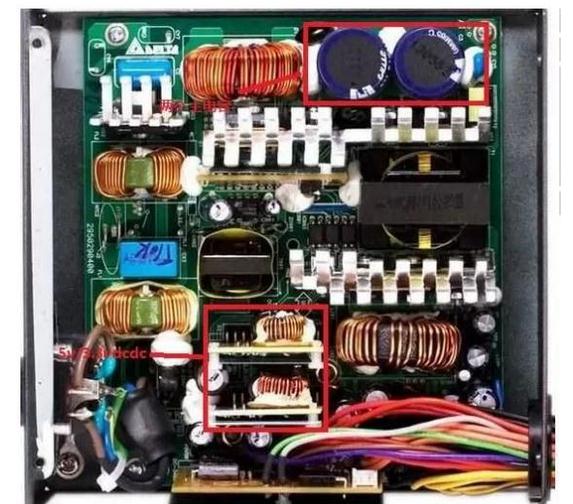

六：双管正激+主动pfc+5v/3.3vdc-dc

2014年11月28日 15点11分 6

level 6

老谭吹泡泡😁 楼主

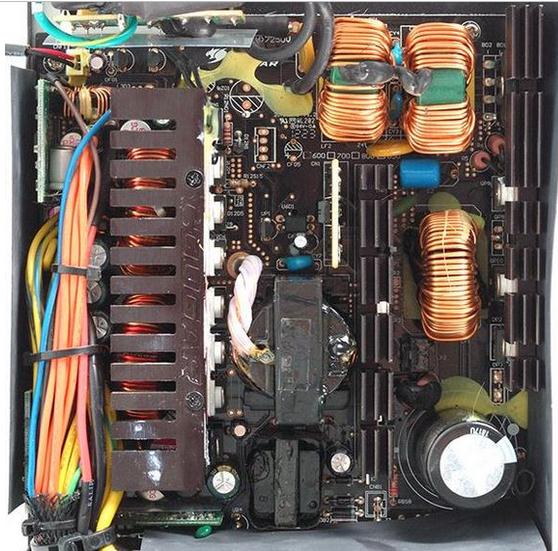

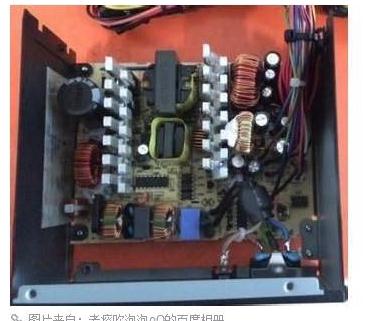

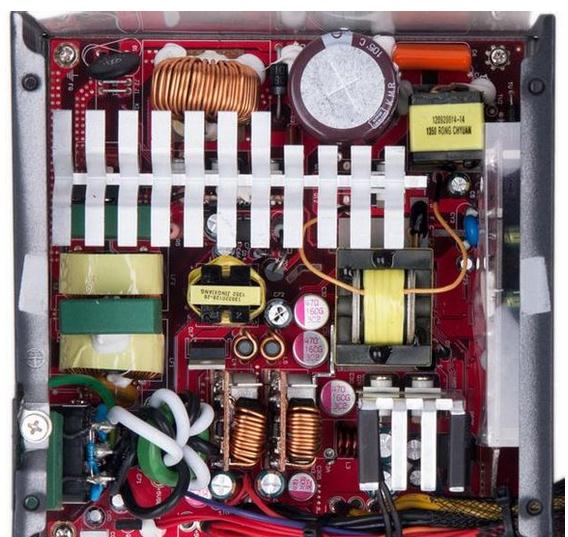

七：移相全桥+交错式PFC+同步整流+DC-DC

图片来自：老痰吹泡泡oO的百度相册

2014年11月28日 15点11分 7

level 6

老谭吹泡泡😁 楼主

区分3.3v单路磁放大。 3.3v/5v双路磁放大和 +5V/3.3VDC-DC
1:单路磁放大:3.3V通过磁放大电路稳压，12V和5V电压受PWM电路调节。单路磁放大的
方案要兼顾12V和5V的电压稳定性，这两路的稳压效果就会差一些。
2:双路磁放大：5V和3.3V分别通过磁放大电路稳压，12V电压受PWM电路调节。好处是12v 3.3v 5v三路输出互不干扰。
3：5V/3.3VDC-DC由12V取电，降压后提供5V 3.3v。稳压效果比磁放大方案更好为首选。

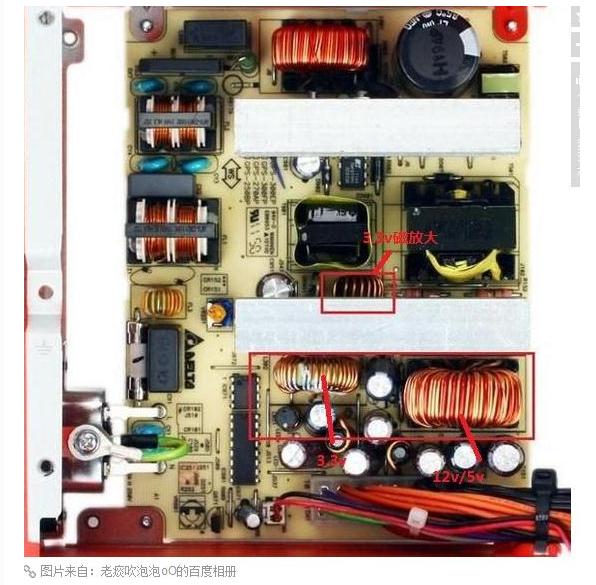

一：3。3v单路磁放大
一个线圈和两个储能电感，大的为12v /5v。小的是3。3v。

2014年11月28日 15点11分 8

level 6

老谭吹泡泡😁 楼主

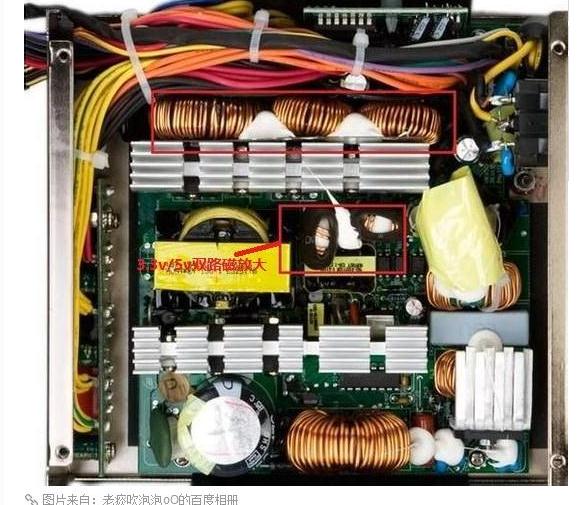

二： 3。3v/5v双路磁放大
两个线圈和三个续流电感，大的为12v。小的是 5v和3。3v。

2014年11月28日 15点11分 9

level 6

老谭吹泡泡😁 楼主

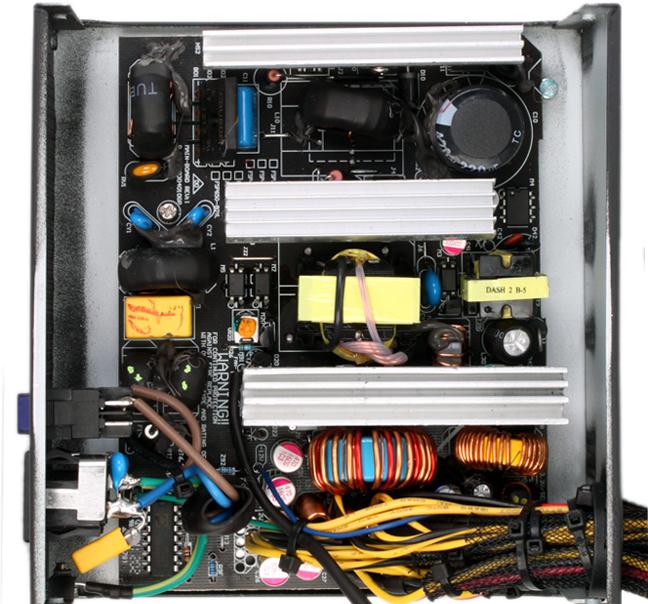

三： +5V/3.3VDC-DC
比较明显的区别是有专门的电路转换模块。每个电路模块上有电容电感 mos管控制ic

2014年11月28日 15点11分 10

level 6

老谭吹泡泡😁 楼主

一：230瓦电源推荐
适合低功耗集显平台,要用独立显卡的朋友不推荐,因为这个功率的电源是没有显卡6piN辅助供电的，好点的显卡带不了，目前最高只能带到无需外接供电的公版hd7750或者gtx650档次的显卡。这个档次的电源最容易缩水鱼龙混杂，质量参差不齐。尽量选择台达航嘉长城这些大厂的。
台达 Smart250 150元左右额定250W单管正激+被动pfc

2014年11月28日 15点11分 11

level 6

老谭吹泡泡😁 楼主

二：270瓦-350瓦电源推荐
这个档次的电源是目前使用最多的，有显卡6pin辅助供电接口，以350瓦电源为例子：基本可以带动i5 3470+hd7850左右的配置，可以满足大部分家庭用户。
270瓦电源推荐
台达VX270 169元左右双管正激+主动pfc+单路磁放大。单路12v输出为180瓦。注;此电源没有6pin显卡辅助供电，需要转接线。
