转载一段来自知乎的评论:
关于魅族的音频部分,ES9018K2M+OPA1612的组合就不说了,比较让我感兴趣的是看到了这么一段话。

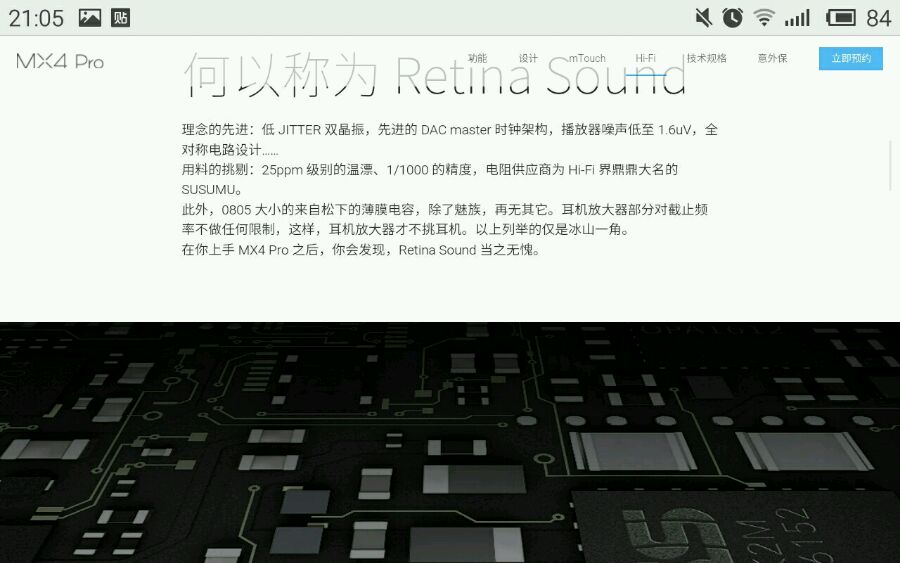

"低 JITTER 双晶振,先进的 DAC master 时钟架构",由于只有简单的一句话,我就大概脑补了一下。
SoC与DAC在传输音频信号时,有两种模式,一种是Master,一种是Slave,一般使用的都是Master模式,即SoC向DAC同时传输时钟信号与音频信号,DAC根据传输的时钟信号对音频信号进行解码,然而这种方式由于时钟是锁相环(PLL)产生的等其他(我也不知道)的原因,精度比较低。
而另一种就是Slave模式,对于SoC来说是Slave,对于DAC来说就是master啦,因此叫做DAC master吧。为什么要用双晶振呢,因为一个晶振是44.1/88.2/176.4kHz的整倍数,而另一个是48/96/192kHz的整倍数,这样就可以对所有的采样率提供高精度的时钟信号。其工作原理大概是晶振把时钟信号传输给DAC,DAC再传输给SoC,SoC根据接收到的时钟信号,同步向DAC传输音频数据信号,如下图所示。

这个技术貌似是第一次在手机上使用,我也查了一下步步高一些机型的拆机图,貌似没有对应多种采样率的晶振,有可能是全部以44.1kHz向DAC输出音频信号的。

图为VIVO X3拆解照片,晶振为22.579MHz,对应44.1kHz采样率。此外似乎并不是所有的SoC都支持工作在Slave模式,由于没有找到Exynos 5430的Datasheet,因此以上的也属于猜测。
