这个灯泡的电是怎么取的？
电工论坛吧
全部回复
仅看楼主
level 6
傻六子 楼主

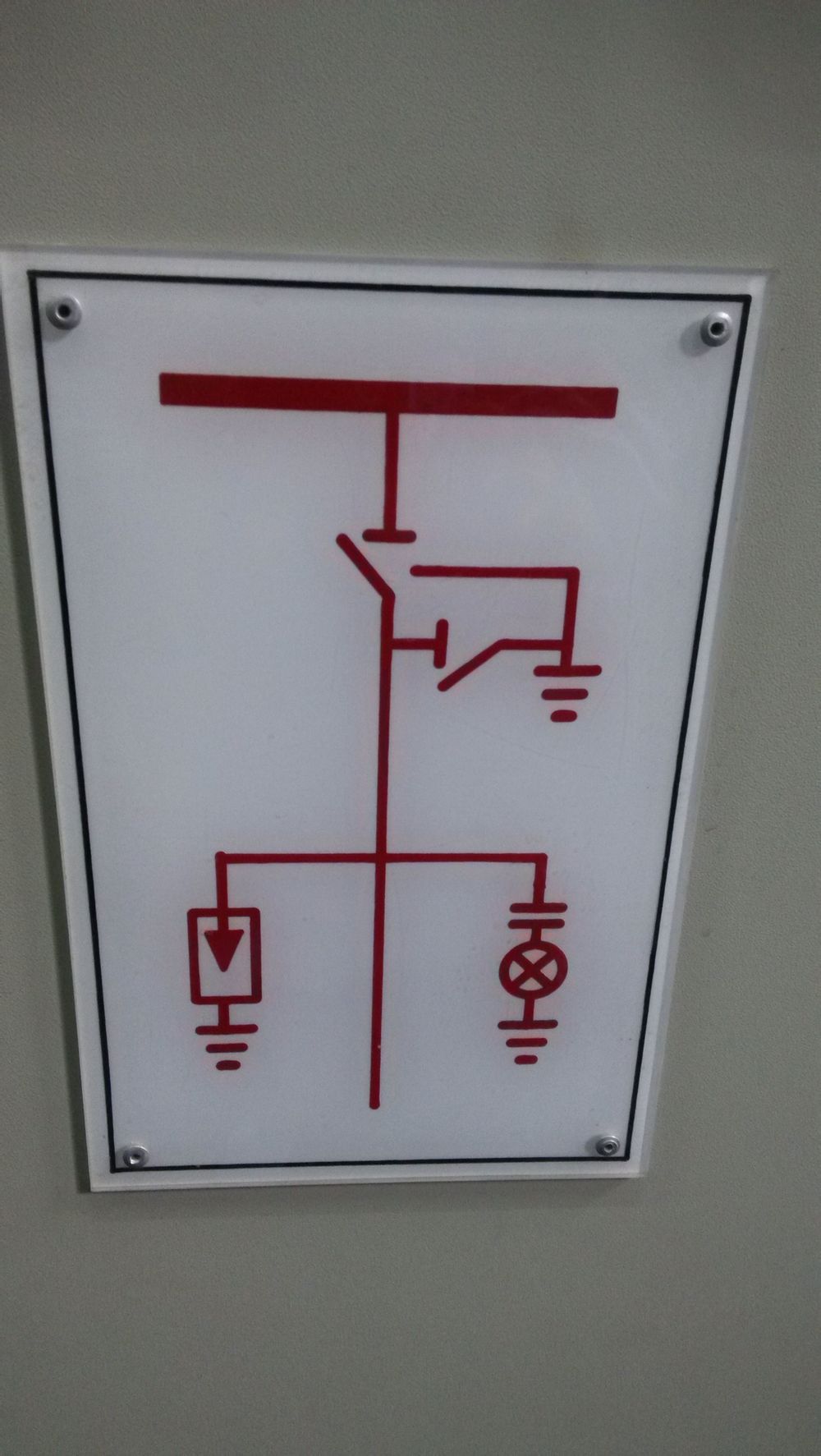

这个灯泡的电是怎么取的？看了半天没看懂，打开柜子也没看明白。求科普。
2014年11月14日 12点11分 1
level 13
zwl3079
这个应该是任意取一根电源的，一般都是与二次回路电源同相。
2014年11月14日 12点11分 3
傻六子
灯泡是220V的，主线路是10KV的，在主线路的互感器上没有发现与灯泡相连的线路，主线路的互感器二次输出应该是100V的，纠结在这里了。
2014年11月14日 12点11分
zwl3079
回复 傻六子 :这么说是我说错了，我没做过高压柜，对不起了。
2014年11月14日 13点11分
傻六子
理论应该是没错的，还是很感谢您的回复。
2014年11月14日 13点11分
鬼见也发愁
回复 傻六子 :图上的是灯泡吗？你看见的那个220V的是柜内照明灯，不是图上标的这个。。。。。[汗]
2014年11月14日 13点11分
level 7
叶落城市2B
10KV的合闸指示灯，通过互感器供电，回答完毕。
2014年11月15日 00点11分 4
傻六子
这个还真没注意，一直以为是柜内照明的，看不懂那个灯泡的图。
2014年11月15日 00点11分
nyp8765
说得对
2014年11月18日 06点11分
level 9
链栈
高压高压
2014年11月15日 01点11分 6
level 14
hjklzxcvbnm123
功率因数补偿的，电容器放电用的白炽灯。
2014年11月18日 06点11分 8
level 6
豆豆凯89
这个叫高压带电显示器，利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，其工作原理框如图1所示。
带电显示器
高压带电显示闭锁装置由传感器、显示器二部分组成，传感器共四支、分别对准“A、B、C、D”三相带电体和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断
2014年11月19日 03点11分 9
傻六子
谢谢，那个图能发个大的吗？
2014年11月27日 07点11分
月亮是你T弯的
顶
2014年11月28日 15点11分
