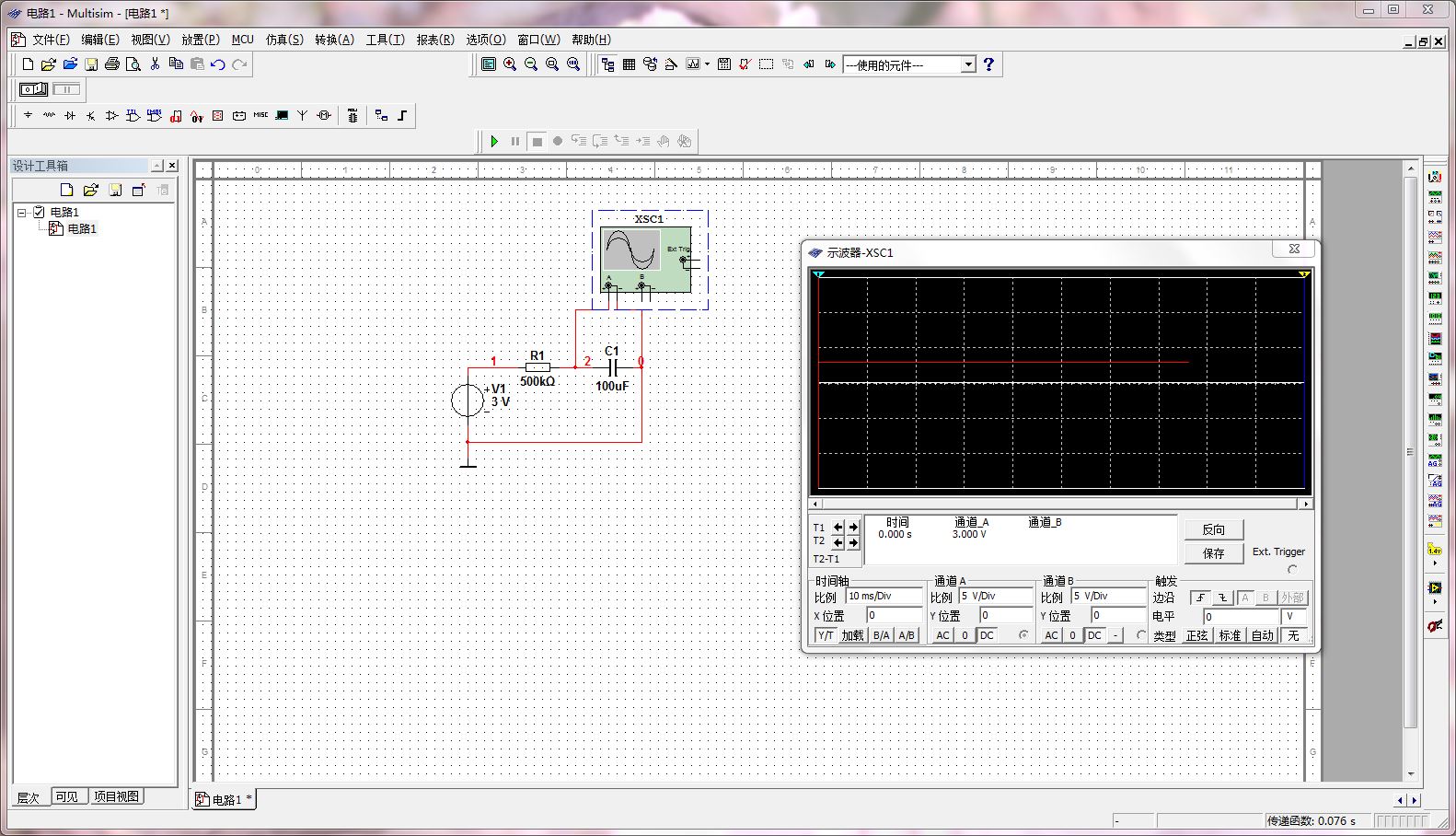

附上multisim电路图片

求解答。。。

multisim 10 默认设置运行是RC充电示波器显示的是一条直线
在菜单>仿真>交互式仿真设置的默认瞬态分析中，将初始条件由“自动确定初始条件”改成“设置为0”
由于图中RC较大，充电时间也长，为了加快仿真速度将仪器仪表分析中的“自动生成时间步长”改选“最大时间步长”，并将数值改成1e-003（0.001）秒
multisim为了减少仿真文件的储存空间，在示波器分析波形如长时间波形没有较明显变化时会自动清除以前的波形，这样的话RC充电波形就会出现不完整，可以将交互式仿真设置>分析选项中的“放弃保存图表”改选成“继续且不放弃上一个图表”
完成以上所有设置后，RC充电仿真示波器就有正常的波形了

谢谢吧主，正在为这个问题烦恼呢。

不需要这么复杂，只需要加一个开关，把电阻调合适，就可以看到充电曲线。
