PROTEL中布线时为什么这些有飞线连接的地方连不上啊
protel吧
全部回复
仅看楼主
level 9
电子电路1 楼主
2014年11月10日 10点11分 1
level 9
电子电路1 楼主
两个元器件之间明明有飞线连接，为何布不了线啊。。。[汗]
2014年11月10日 10点11分 2
电子电路1
我去试一试。。。
2014年11月10日 14点11分
电子电路1
回复 wdwlznl7 :我去试试。。
2014年11月10日 15点11分
电子电路1
回复 wdwlznl7 :没有东西挡住啊。。。怎样看焊盘属性啊。。
2014年11月10日 15点11分
电子电路1

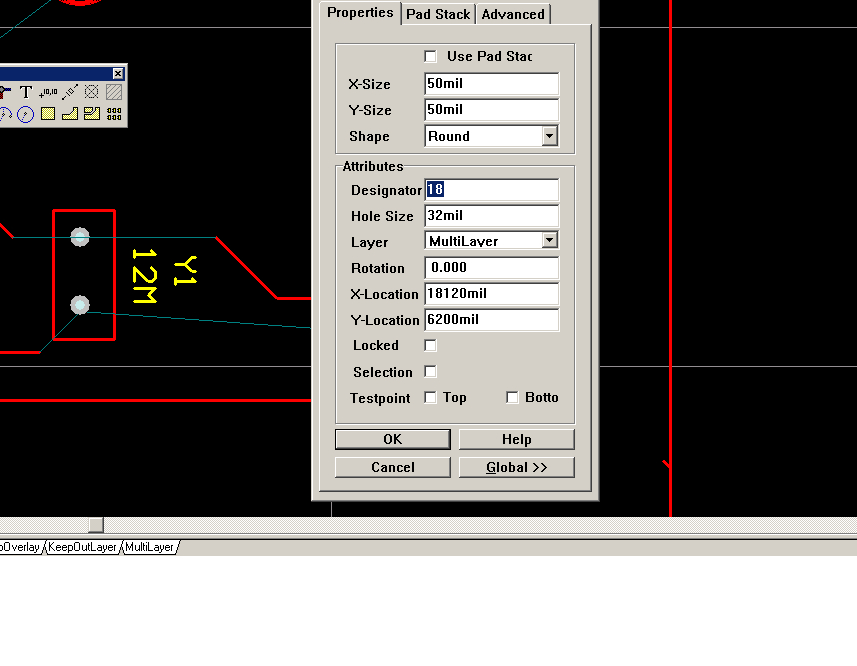

回复 wdwlznl7 :我点击出了晶振焊盘的属性和IC焊盘的属性，请问有什么不同啊。。。图就在下面，麻烦看一下，谢谢了。。。[呵呵][汗]
2014年11月11日 16点11分
level 9
电子电路1 楼主
有人么，帮忙看看呗。。。
2014年11月10日 10点11分 3
level 9
电子电路1 楼主
2014年11月11日 16点11分 4
level 9
电子电路1 楼主
2014年11月11日 16点11分 5
level 9
电子电路1 楼主

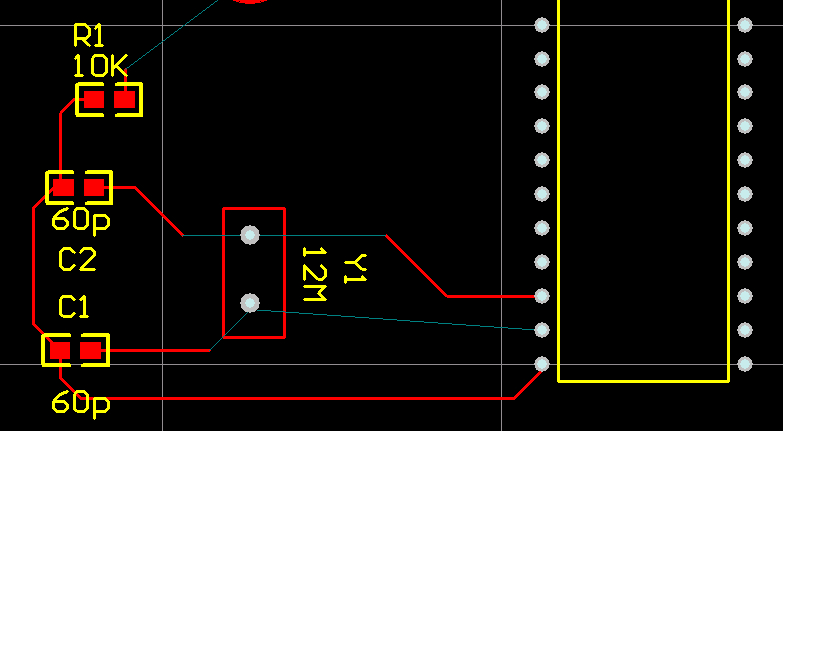

KAO，找到原因了，自制的元件封装的外围画线要在TOPOVERLAY层，而不能和布线的导线在同一层TOPLAY层，如图示
2014年11月12日 12点11分 6
梦想成蛋👀
嘎嘎嘎…[我倒]，我只知道可能有东西挡住了，可是却也没细看这个东西竟然是丝印框…
2014年11月12日 14点11分
电子电路1
回复 wdwlznl7 :果真是有东西挡住了。。[哈哈]
2014年11月12日 15点11分
