爪机在线急求 联想老机箱跳线如何改。
图拉丁吧
全部回复
仅看楼主
level 5
lz138459509 楼主

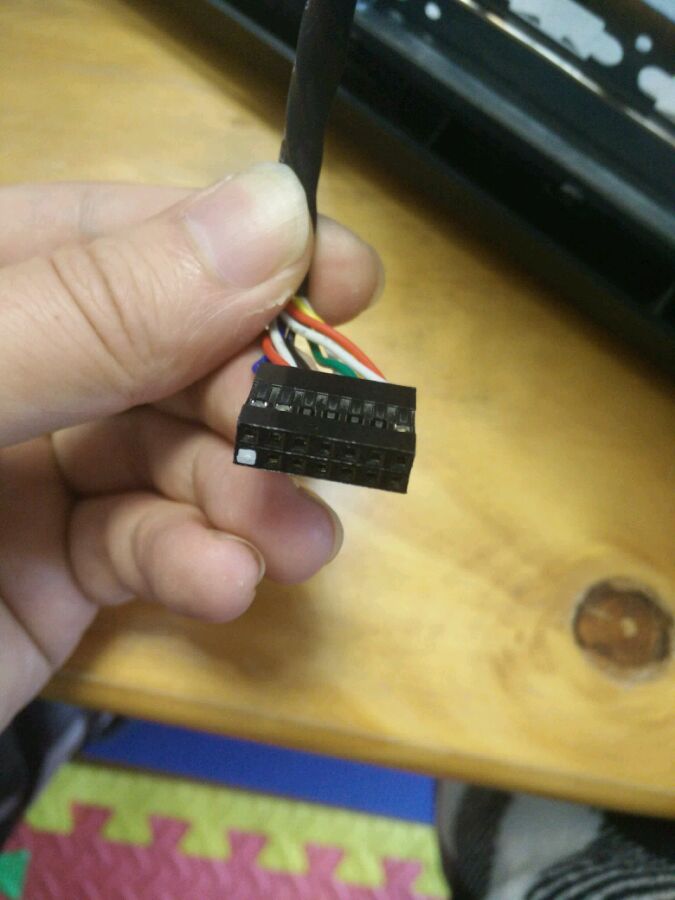

联想补天a6600老机箱 准备废物利用。免螺丝真心赞。就是电源跳线 和 前置音频线都是定制的。求助怎么改。网上搜了一下颜色似乎都不太对的样子。
2014年11月01日 04点11分 1
level 5
lz138459509 楼主
话说拆下来几个老内存 谁帮辨认一下。。
2014年11月01日 04点11分 2
level 5
lz138459509 楼主
自挽。。。
2014年11月01日 04点11分 3
level 13
z246
https://tieba.baidu.com/p/3302146193?pid=57620576581&cid=0#57620576581
这个是我之前的开关求助，我是把整个开关拆下来，对比每根线的名字，再对应主板的顺序重排一下
音频我用的后置，没改！
2014年11月01日 04点11分 5
lz138459509
可是操蛋的线上板子上没名字。。。
2014年11月01日 04点11分
level 10
小红薯重坦
你可以顺着每根线看下去，看看对应的哪个位置
2014年11月01日 04点11分 6
level 11
dare2do

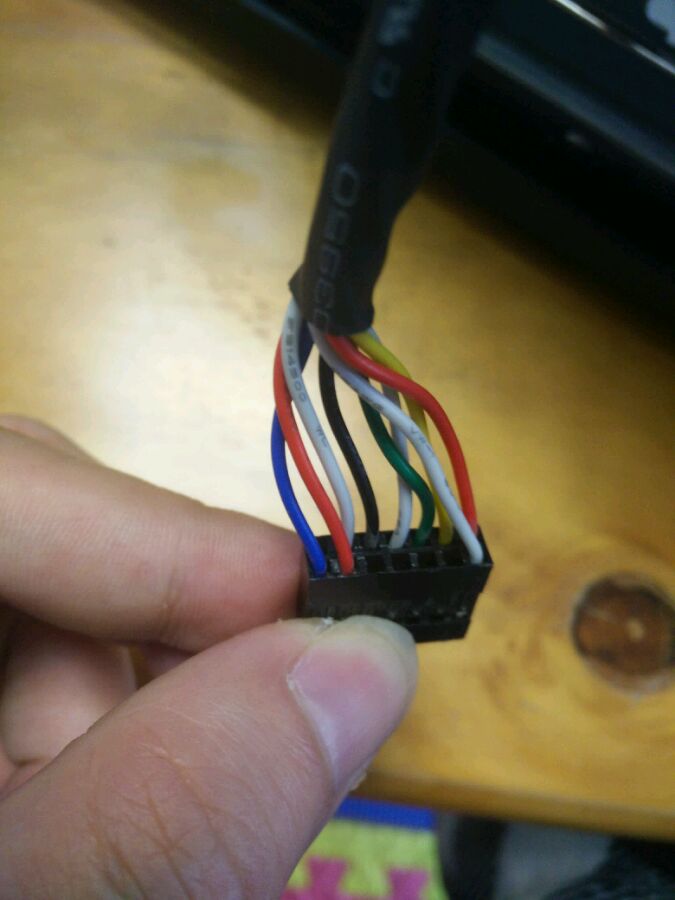

正好改过。红蓝是reset不分正负
2014年11月01日 04点11分 7
level 11
dare2do
相邻的黑白是电源开关 黑是正 白是负 相邻的绿白是电源灯 绿正白负 相邻的红白是硬盘灯红正白负 黄色无用
2014年11月01日 04点11分 8
lz138459509
拜谢
2014年11月01日 04点11分
level 13
LC19911018
有万用表就简单了，没有万用表就拿个小灯泡和5号电池慢慢试。
2014年11月01日 04点11分 9
level 11
dare2do
音频线就不用改了，因为你没有接线的壳子
2014年11月01日 04点11分 10
lz138459509
把其他机箱有同时带hdaudo和ac97接线的。把ac97剪下来可以吗
2014年11月01日 04点11分
dare2do
回复 lz138459509 :可以，只用壳子都就行，不过这个接线记不清楚了。
2014年11月01日 04点11分
level 10
zaixin123456
2014年11月01日 04点11分 11
lz138459509
拜谢
2014年11月01日 05点11分
level 10
zaixin123456
这个是USB 这个比较早期 USB 是黑 白绿红
红白绿 黑
改称 红白绿黑 上下都是
2014年11月01日 04点11分 12
lz138459509
3q 看错了。。。
2014年11月01日 05点11分
