上一篇教程，讲诉了机械键盘PCB电路板上的开关二极管和贴片电阻的简单焊接，
有兴趣的同学可以在本篇结尾部分找到上一篇教程的链接。
这次的教程，主要是讲键盘最后组装的过程，焊轴和焊发光led的简单过程。

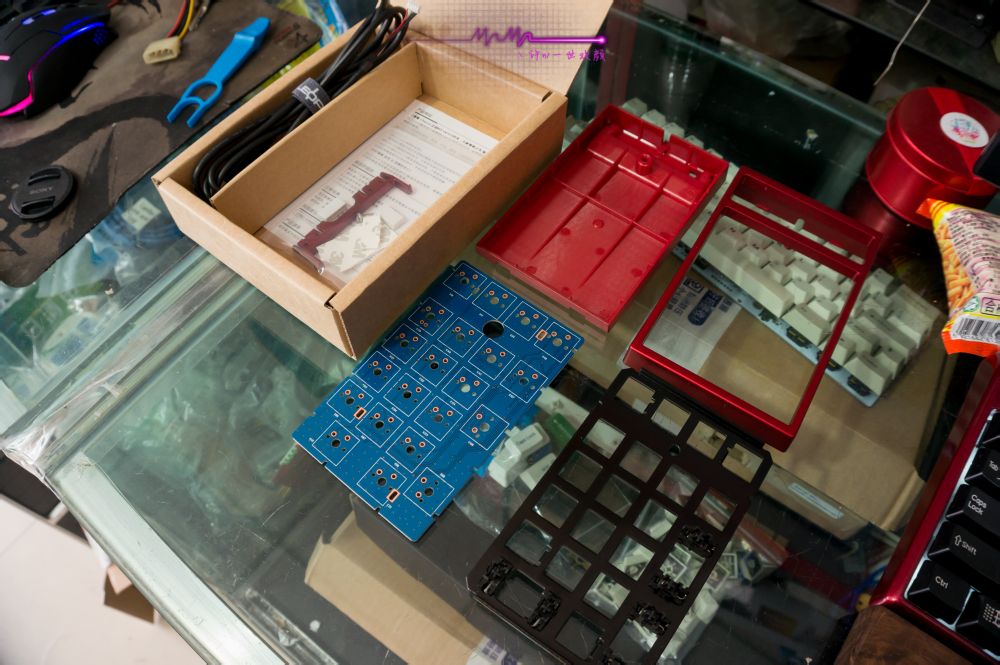

上图为一块机械键盘的主要部件，
PCB（焊接好主要元件，如主控、开关二极管、电阻等）
轴体定位版（俗称钢板）
外壳（上下两部分）
大键位平衡件（常见的为PCB卫星轴、钢板卫星轴、钢板平衡杆）
数据连接线
轴体和led图中没有拍出，有兴趣的同学也可以再结尾找到轴体介绍链接。

在焊接轴体和led前，应先对PCB进行测试，观察背面原件有无虚焊导致脱落。
确认PCB外观上无顺坏，无脱落原件后，可以链接USB数据线到电脑，进行简单的测试。

PCB直接连接电脑后，电脑会确认连接到新的USB设备，
电脑识别好驱动后，可以打开键盘测试软件。（结尾部分我会找一个上传）

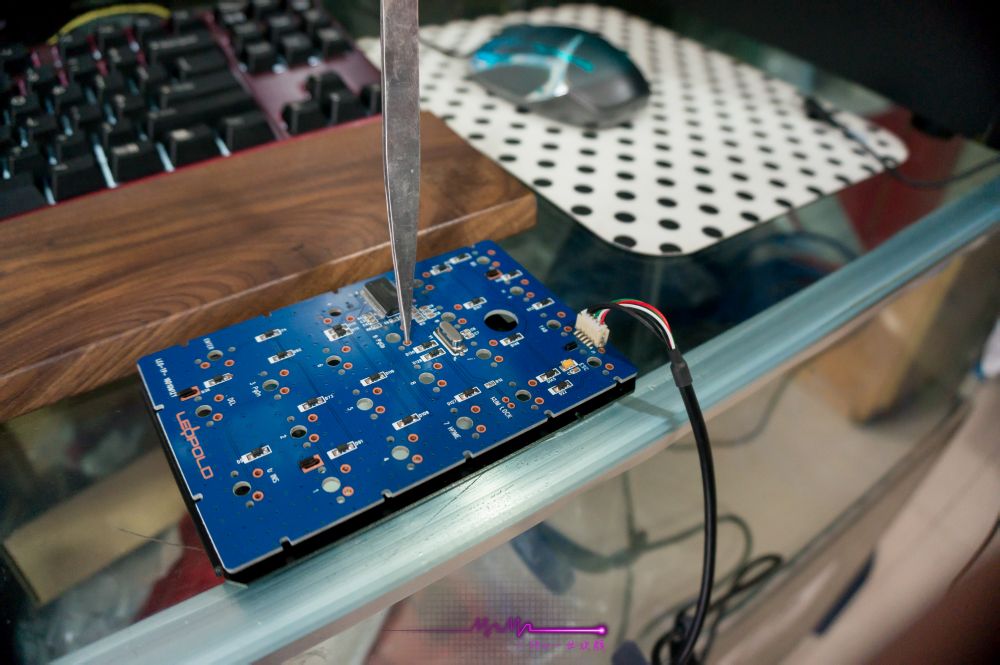

然后短接轴体的焊盘，图中我用的是尖头镊子，
完好的PCB应该是我们短接哪个位置的轴焊盘，电脑上就会有该键值输入。
简单测试没问题后，我们就可以进行下一步了。

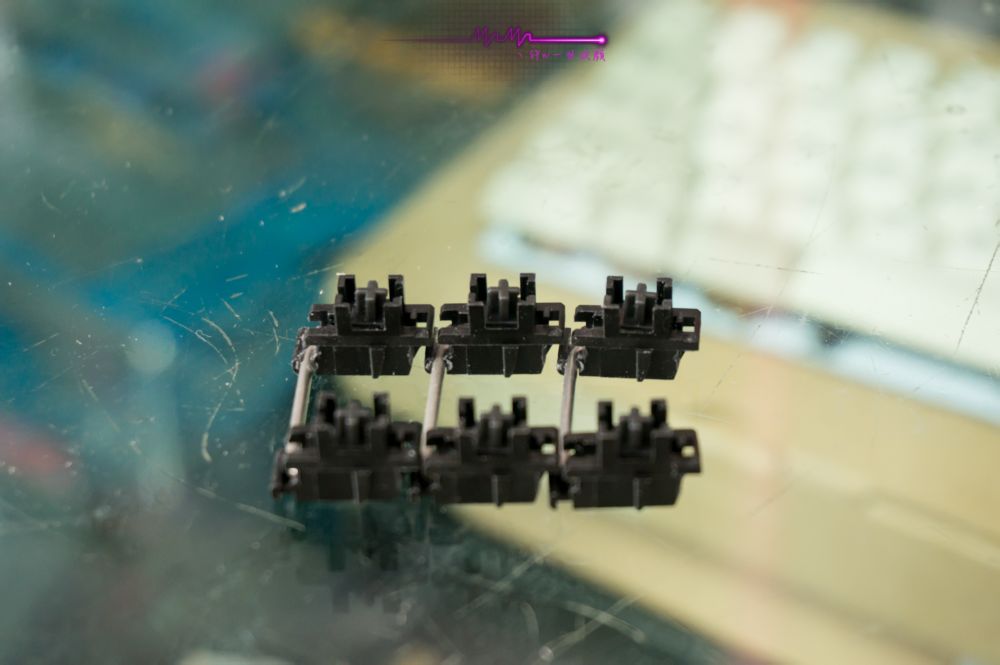

钢板卫星轴，“肉”的“特点”一直被各位机油所诟病，
大多是因为假轴卡住钢丝的部分比较紧，导致的卫星轴下压、回弹比较紧凑、吃力。

打磨过这个部分，使之卡钢丝卡得没有那么紧凑，可以缓解这个问题。

然后把PCB，金属定位板组合起来，把cherry轴放进去，
个人比较喜欢在上好轴，焊接之前先上好键帽，然后肉眼观察一下是否有明显的歪轴，
如果有歪轴，就调整一下轴体的位置，尽量不要歪轴。
歪轴逼死强迫症啊！！

2014年10月26日 12点10分 1

level 15

丶许n1一世欢颜楼主

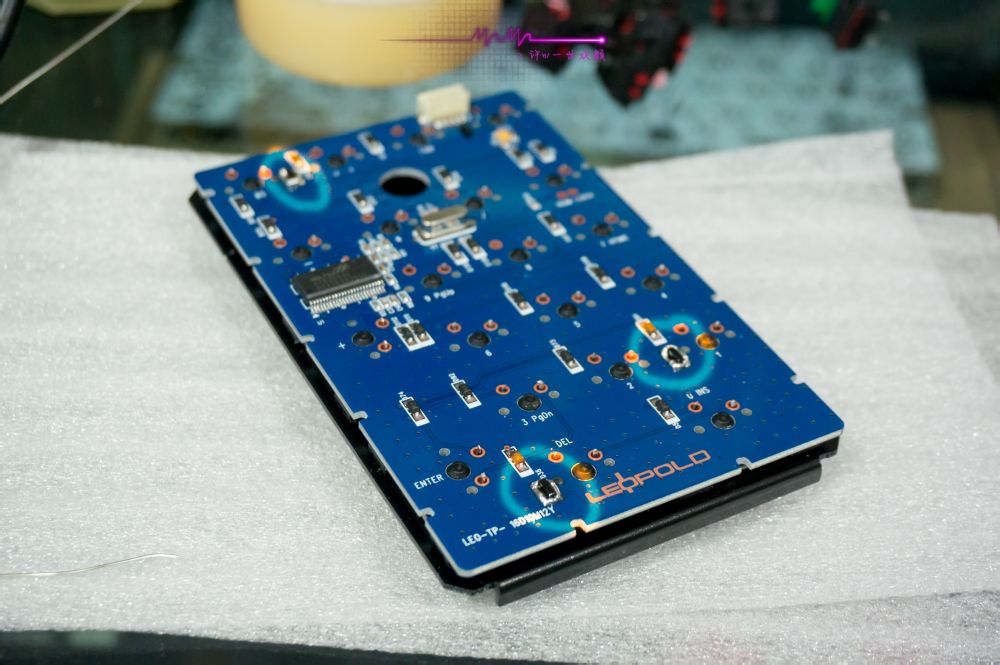

图中高亮部分是我，在金属定位板的定位脚的地方上锡，固定金属板，
一些量产键盘的金属板直接把定位脚反扣在PCB上就行，
我这次用的这个金属脚不能反扣，所以采用补一点锡来固定。

上图是姐姐拍着拍的。。没对好焦。。各位将就看吧。
固定好金属板，轴体没有歪轴，就可以开始在轴脚焊盘上焊锡了，
我这次用烙铁头的是小圆头，温度在300的样子，
上锡的时候，烙铁头贴合焊盘，尽量不要做多余的动作，比如摩擦啊，这样会伤到焊盘。
不要怕“烙铁头这么烫，万一把焊盘烫坏了怎么办”，
放心，300度在焊盘上呆10s多都没问题的
这个上锡的过程也要尽量慢一点，细心一点，不要心急，
让融化的锡液和焊盘全面贴合，然后再多给一点点锡就搞定，
当然你也可以给比较多一点的锡量，这样焊出来的点会更显圆融。
新手可以选用稍微细一点的锡丝，比如0.6的，这样上锡的时候更容易控制锡量，保持每个焊点外形都近似。

上锡的时候遇到两个很相近的原件的情况，
拿烙铁头的那支手稍微抬高一点，上锡的过程控制好手抖就没问题的

上完所有轴脚的锡了，下面就是焊接发光led了。

焊接led之前，我想讲一点小技巧，
咱们机械键盘轴位led常见用的led规格为3mm无边led（圆头方头），2X3X4方头led
常见的就这两种规格，当然也有用1X3X4的型号，大家知道就行了。

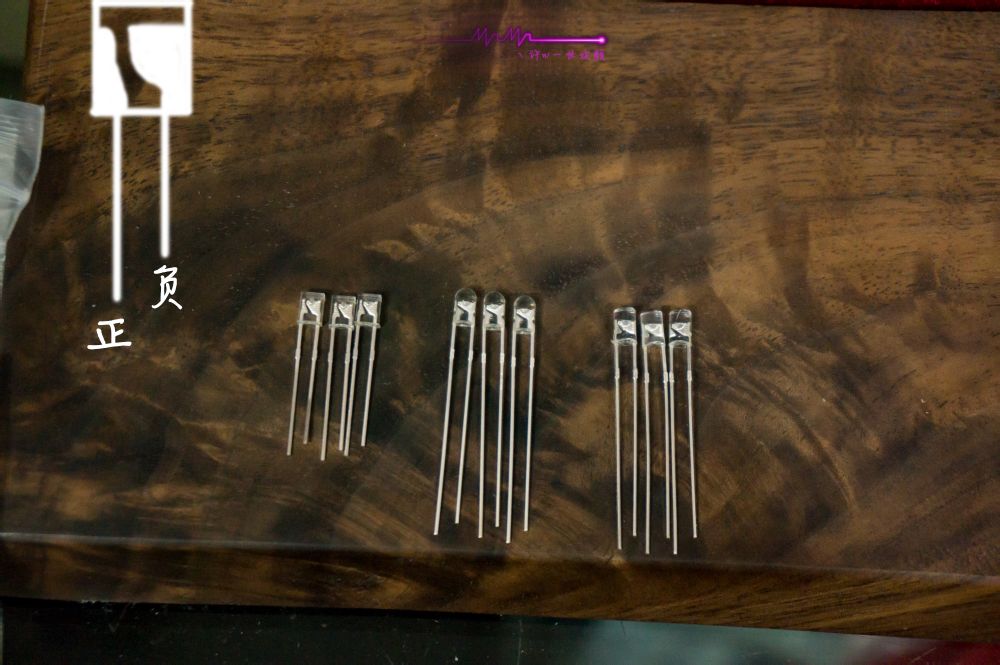

常见的led就有两根引脚，一长（正极），一短（负极）
除了上面用针脚长短来辨识正负极的方法外，其实又有一种，
大家仔细看上图中led的上端（就是发光部分）
很明显的有一段隔阂来把发光芯片分为两部分，小的那部分为正极，大的那部分为负极。

分清楚led灯珠的正负极后，还要分清楚PCB led焊盘的正负极，
一般PCB背面对正负极都会有标示，
一般是“+”“-”来区分正负极，
不过还有一种“标示”是这样来表现正负极的，led的两个焊盘一颗为方型一颗为圆形的，
一般这种情况为方形为正，圆形为负。
不过朋友们肯定很奇怪为什么我这块PCB没有表示正负极符号，而且两个焊盘都是圆的
这里还要讲一个技巧，
一般线路上连接到电阻上的一端为正极，另一端为负极，

看到上图，朋友们应该就会比较明白了，可能线路拍的不是太清楚，大家知道就行啦。

2014年10月26日 12点10分 4

zhaods101

你姐姐多大了？照片呢？

2014年10月26日 14点10分

丶许n1一世欢颜

回复 zhaods101 :上次群里我还发过她小孩吃面的图呀

2014年10月26日 14点10分

多喝热水！n

你好请问焊锡丝这些有链接或者名称吗。小白想动手玩玩

2020年11月18日 08点11分

level 15

丶许n1一世欢颜楼主

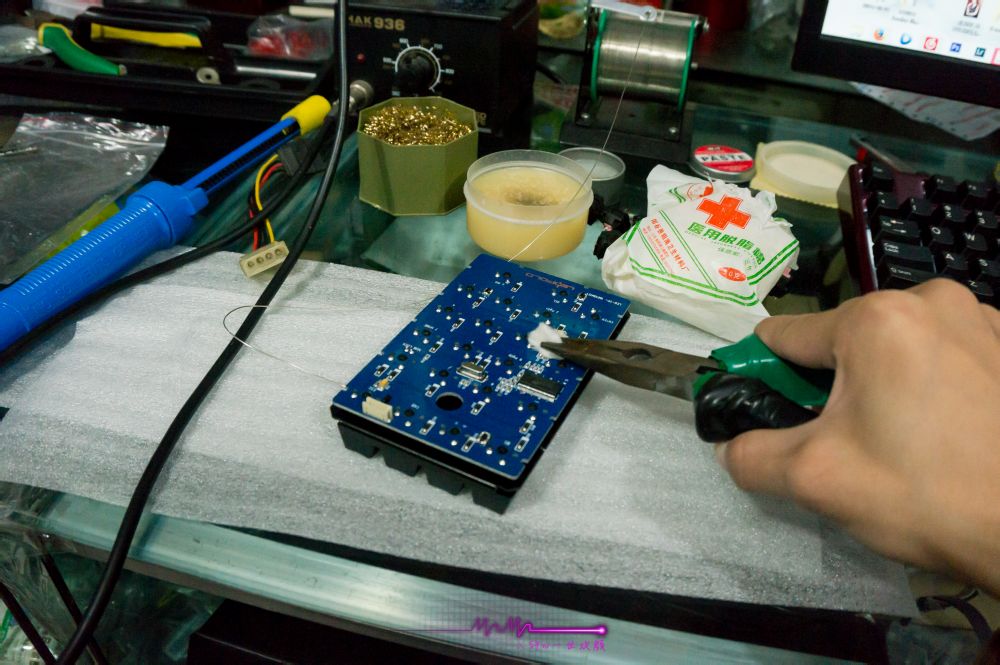

焊接led的操作，我的方法为：
先把led灯珠按照正负极插入，可以一次插好一列的led灯珠，这个取决于你。
插入一定数量的led灯珠后，一支手从正面把led灯珠死死压住，确保led是触底了的。
另一支手把负极（也可以是正极）的引脚反扣在pcb上来固定led灯珠，
用这个方法把插入的led都固定好之后就可以焊接另一根直立的引脚。
