初学plc一道试题各位兄弟帮看下是否正确，多谢。
plc吧
全部回复
仅看楼主
level 7
qq604439864 楼主

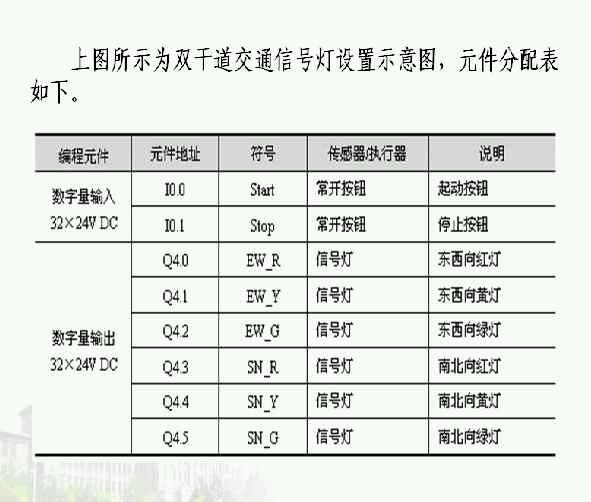

刚刚学习，不要笑话我，错了及时帮指正，感激不尽。题目如图。
2014年10月14日 12点10分 1
level 7
qq604439864 楼主
2014年10月14日 12点10分 2
level 7
qq604439864 楼主

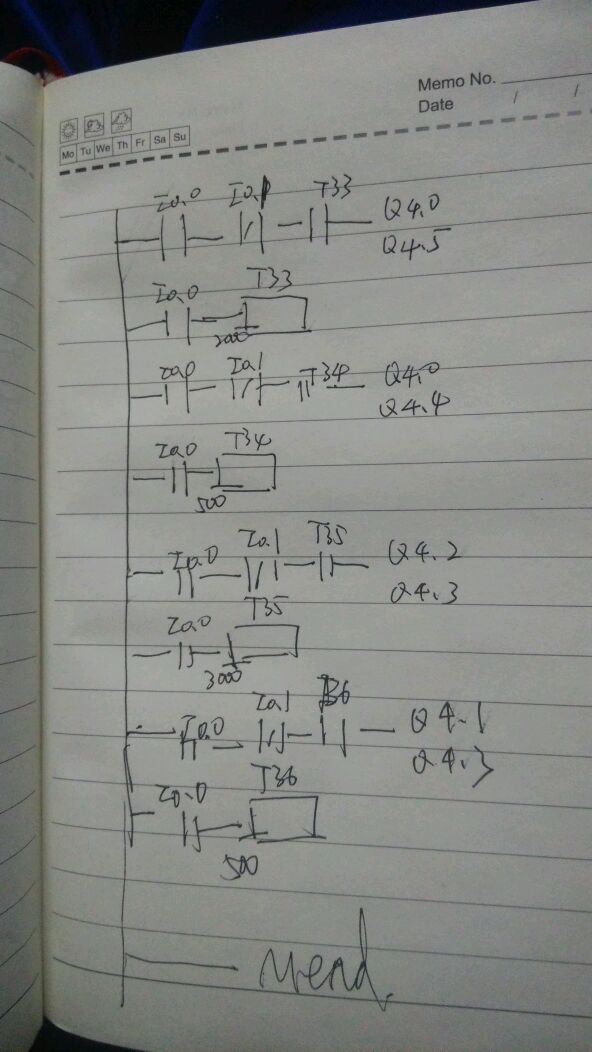

我的答案是这样的。
2014年10月14日 12点10分 3
level 7
qq604439864 楼主
我总觉得自己画错了。。。
2014年10月14日 12点10分 4
level 7
qq604439864 楼主
来个人帮看看，是不是哪里要加周期扫描p。还是就是这样。
2014年10月14日 12点10分 5
level 7
qq604439864 楼主
感觉io给出高电平后，所有灯全亮了怎么破[泪]
2014年10月14日 12点10分 6
level 7
qq604439864 楼主
是不是24端分别加入4.0和4.2的常闭就能实现
2014年10月14日 12点10分 7
level 13
落地灬状元
说实话，你这个程序唯一能得分的地方就是T33-T36你知道是10ms定时器，数值没写错，其他我找不来
正确的
地方了。
2014年10月14日 12点10分 8
qq604439864
都说了是刚学的了。。。
2014年10月14日 13点10分
落地灬状元
回复 qq604439864 :嘿嘿，我也不会，你召唤一下吧主吧，他是200的高手。
2014年10月14日 13点10分
level 7
qq604439864 楼主
究竟怎么写。。
2014年10月14日 13点10分 9
level 7
qq604439864 楼主
召唤吧主[泪]
2014年10月14日 14点10分 10
level 11
kunzi0537
这是什么plc
2014年10月14日 14点10分 11
qq604439864
西门子的，我问梯形图。要求应该是s7-200 的西门子。。。
2014年10月14日 14点10分
level 13
文超115
这个肯定不行
2014年10月14日 15点10分 12
qq604439864
那师傅怎么办，。。我真的想不出来
2014年10月15日 01点10分
level 7
qq604439864 楼主
顺控都这么难学以后怎么办。。。
2014年10月15日 01点10分 13
level 12
f5037456
西门子的不是很懂，用三菱的直接把时间存在一个存储器里面，在比较输出就行了
2014年10月15日 06点10分 14
qq604439864
对啊 比较输出 我怎么没想到 不过不用比较能不能实现
2014年10月15日 06点10分
f5037456
回复 qq604439864 ：这个学了后面就怎么简单怎么来
2014年10月15日 06点10分
level 7
qq604439864 楼主
不用比较还是弄不来，最近老感觉脑子不够用了，各位大神也没人鸟我。。看来入行真的得找个师父才行。。
2014年10月16日 00点10分 15
level 6
龙丰自动化夏

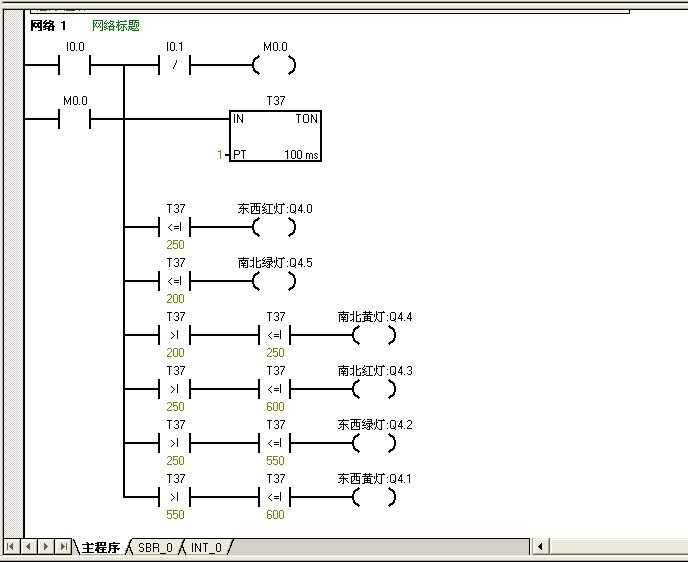

2014年10月16日 01点10分 16
qq604439864
谢谢师傅。我暂时还没有学到比较输出这里，等我看到不懂得请教下。谢谢你
2014年10月16日 01点10分
龙丰自动化夏
回复 qq604439864 :不用比较的话程序太长了……要很多张图才能剪下来
2014年10月16日 01点10分
qq604439864
比较输出真的比较容易明白，等我回家后实验下，而且只要一个定时器。
2014年10月16日 01点10分
qq604439864
回复 龙丰自动化夏 :我明白你的意思了，因为还没学到比较。所以头疼。
2014年10月16日 01点10分
level 6
龙丰自动化夏
2014年10月16日 01点10分 17
qq604439864
师傅，括号里的R.S代表什么意思。
2014年10月16日 01点10分
qq604439864
是启动和复位吗。
2014年10月16日 01点10分
龙丰自动化夏
回复 qq604439864 :S表示置位……R表示复位
2014年10月16日 02点10分
qq604439864
回复 龙丰自动化夏 :[啊]嗯，我再把基础打打好。不明白的再来请教。
2014年10月16日 02点10分
level 7
qq604439864 楼主
师傅你好，我的梯形图照你的画完了，可是拿到PLC仿真后 跳的非常快 不知道是什么原因，没有按照20S 30S的顺序动作。。。
@龙丰自动化夏
2014年10月17日 11点10分 19
龙丰自动化夏
基本正常...只是模拟软件功能不全...下载到PLC里应该不会出现这种问题
2014年10月19日 07点10分
level 7
qq604439864 楼主
2014年10月17日 11点10分 20
level 12
abcde4630
你第一个图的那个视频是谁的？
2014年10月19日 07点10分 21
