好几个月了，小三差点出不来了。
kossel吧
全部回复
仅看楼主
level 9
cixiyut 楼主
框架组装快两个月了，一直没再继续，这几天下定决心抱上小三：）

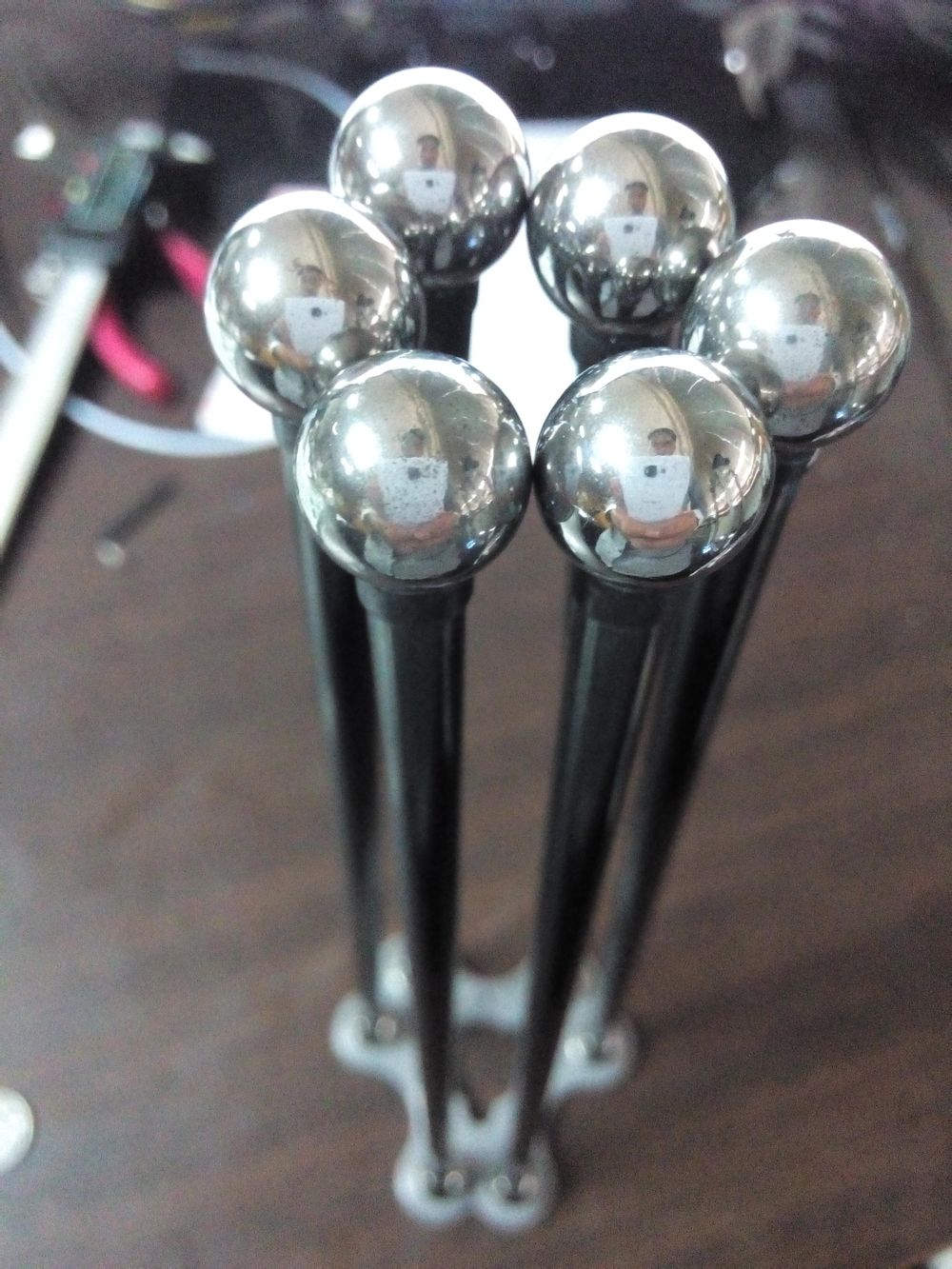

斜杆正在上刑，呃，是上胶...
经过24小时，完工！
装上试试。
OK，把咱的小二大卸八块，电机，主板都拆了给小三！
2014年10月13日 13点10分 1
level 7
360253699
[惊哭]
2014年10月13日 13点10分 2
level 9
cixiyut 楼主
time to play


视频来自：优酷
2014年10月13日 13点10分 3
level 1
风烛残年望眼欲dy
强度够，应该再做高点，现在LZ这个机器打印高度是多少？
2014年10月13日 13点10分 4
cixiyut
打印高度在230mm左右，这个机器和kossel mini一样的尺寸，但由于滑车比较紧凑，打印直径要大一点，在220左右
2014年10月13日 14点10分
level 9
cixiyut 楼主
滑板使用磁铁沉入孔中
背部沉入m3螺母，用以调节皮带松紧
mini皮带夹
2gt齿距，非常贴合
放入皮带孔，皮带夹的孔与沉入滑车的m3相连
放入皮带

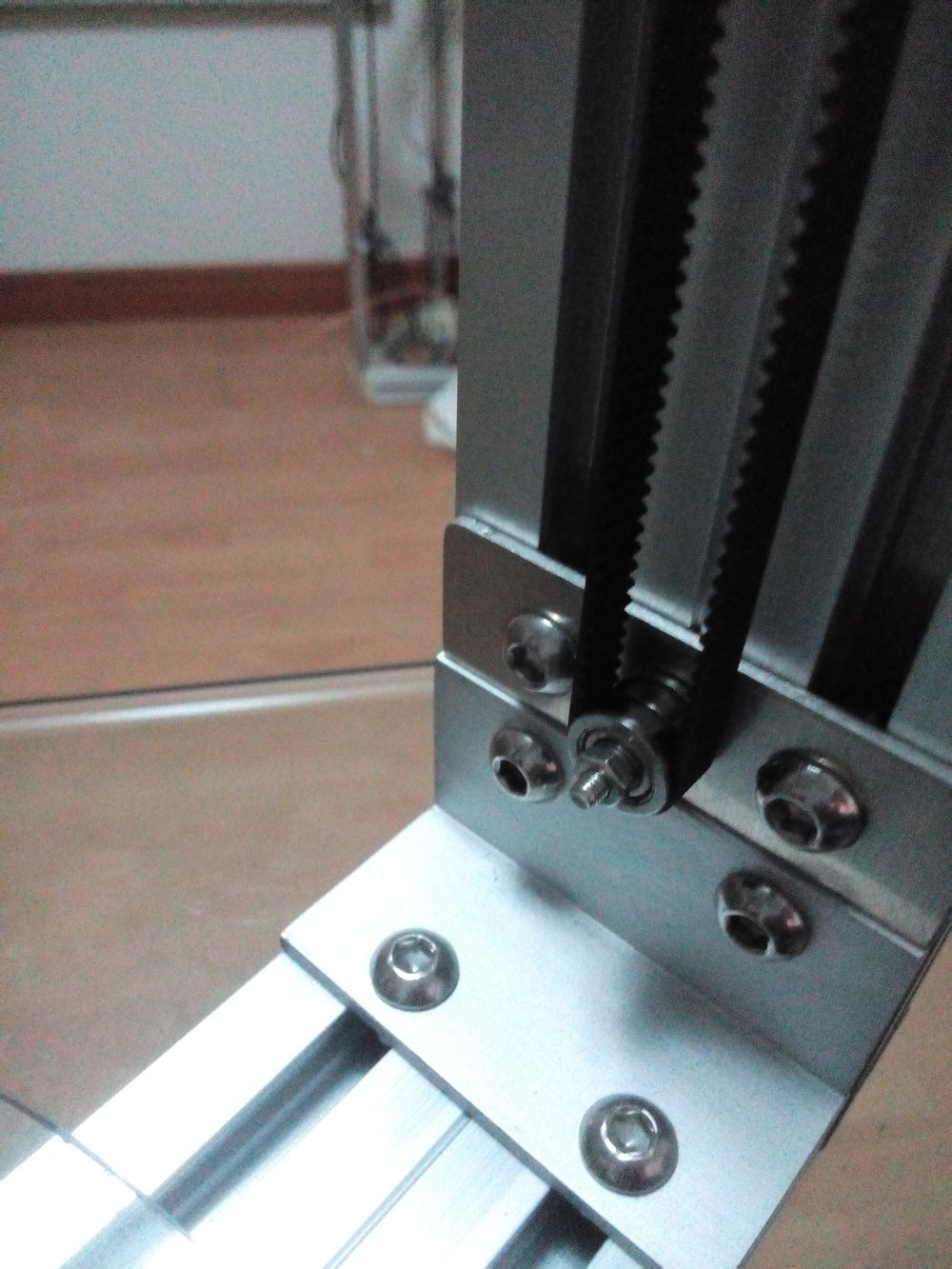

皮带滑轮
型材帽
内有玄机哦

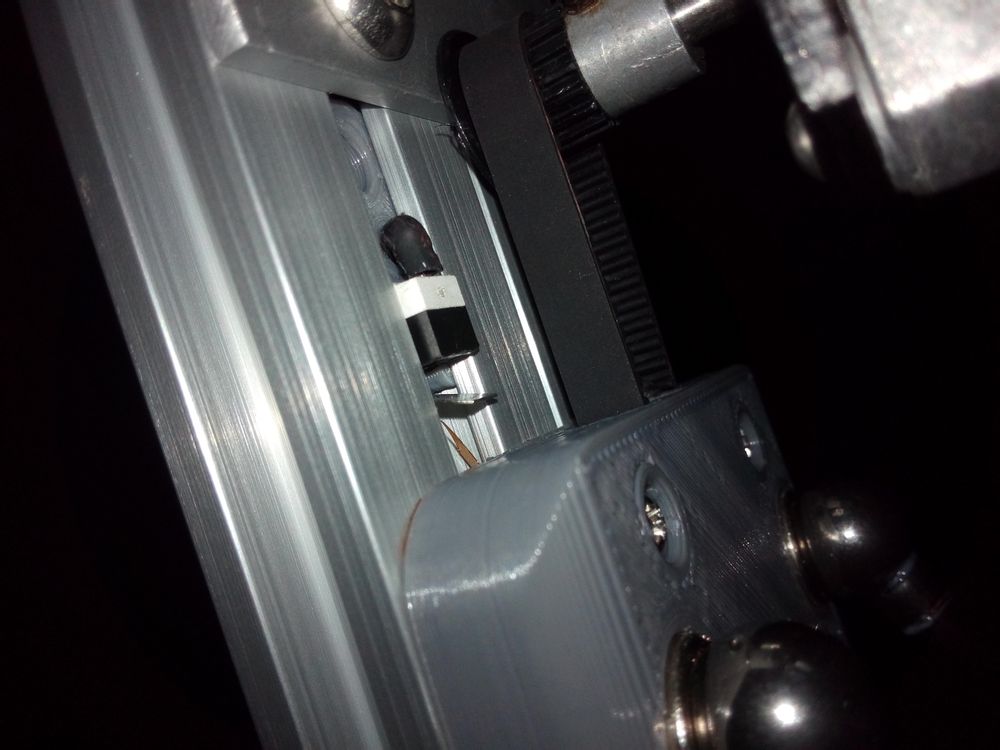

内藏式限位开关，设计了一个晚上
2014年10月13日 14点10分 5
level 1
风烛残年望眼欲dy
LZ明显是处女座的节奏，所有线都要隐藏起来才舒服呀
2014年10月13日 14点10分 6
cixiyut
处女座有这个嗜好？可惜咱不是[哈哈]
2014年10月13日 15点10分
level 1
3DPDIY
这是我喜欢的小三机型啊！有ZEGO的感觉，楼主可否给我QQ啊！大爱。
2014年10月14日 02点10分 7
level 12
风中碎雨
真想知道滑块在型材内部的运动结构呀。
2014年10月14日 04点10分 8
Leafage
同想知道，难道就是型材滑块？感觉那个阻力略大啊
2014年10月14日 06点10分
maximscy
这是楼主的秘密！
2014年10月14日 18点10分
level 9
须臾的狂想
楼主精湛。滑块加了轴承吗?
2014年10月14日 09点10分 9
level 11
Leafage
想不明白型材内用的滑块是啥样的，难道滑车是直接在皮带上的，不可能不可能....
2014年10月14日 12点10分 10
level 11
maximscy
觉得结构很简约很棒适合生产，不知道稳定性如何。[疑问]
2014年10月14日 15点10分 11
gfreelove
同问 稳定性如何
2015年04月07日 11点04分
level 12
anaesthesia_vp
赞赞赞，里面的是什么结构。。好牛逼
2014年10月14日 22点10分 12
level 9
cixiyut 楼主
里面只是打印的PLA而已
2014年10月15日 00点10分 13
anaesthesia_vp
求特写[乖]
2014年10月15日 02点10分
level 6
做茧1224
楼主，这机器看起来很优雅啊。。现在能打印啥东西了？
2014年10月15日 23点10分 14
cixiyut
目前还没把热头装上，不过这和KOSSEL是一样的，KOSSEL可以打的东西它也一样能打，都是3d打印机嘛
2014年10月18日 00点10分
level 9
cixiyut 楼主

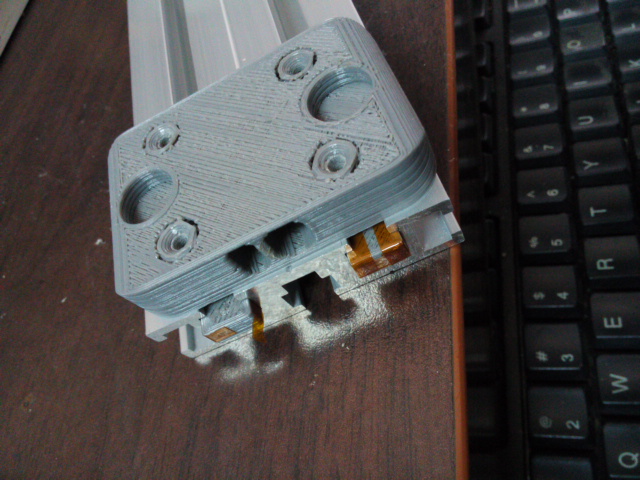

鉴于大家想看看滑块的结构，这里拍了两张，其实没什么神秘的东东。
2014年10月18日 01点10分 15
3DPDIY
这样摩擦力会不会大呀！
2014年10月18日 09点10分
shuke0220
照这个思路，里头放个小轮子也是可以的
2014年10月18日 10点10分
cixiyut
那个棕色的是PTFE胶带，可以减小摩擦力，当然比起使用轴承，摩擦力要大一点
2014年10月18日 11点10分
cixiyut
回复 shuke0220 :小轮子当然可以，但找不到适用的
2014年10月18日 11点10分
level 9
cixiyut 楼主

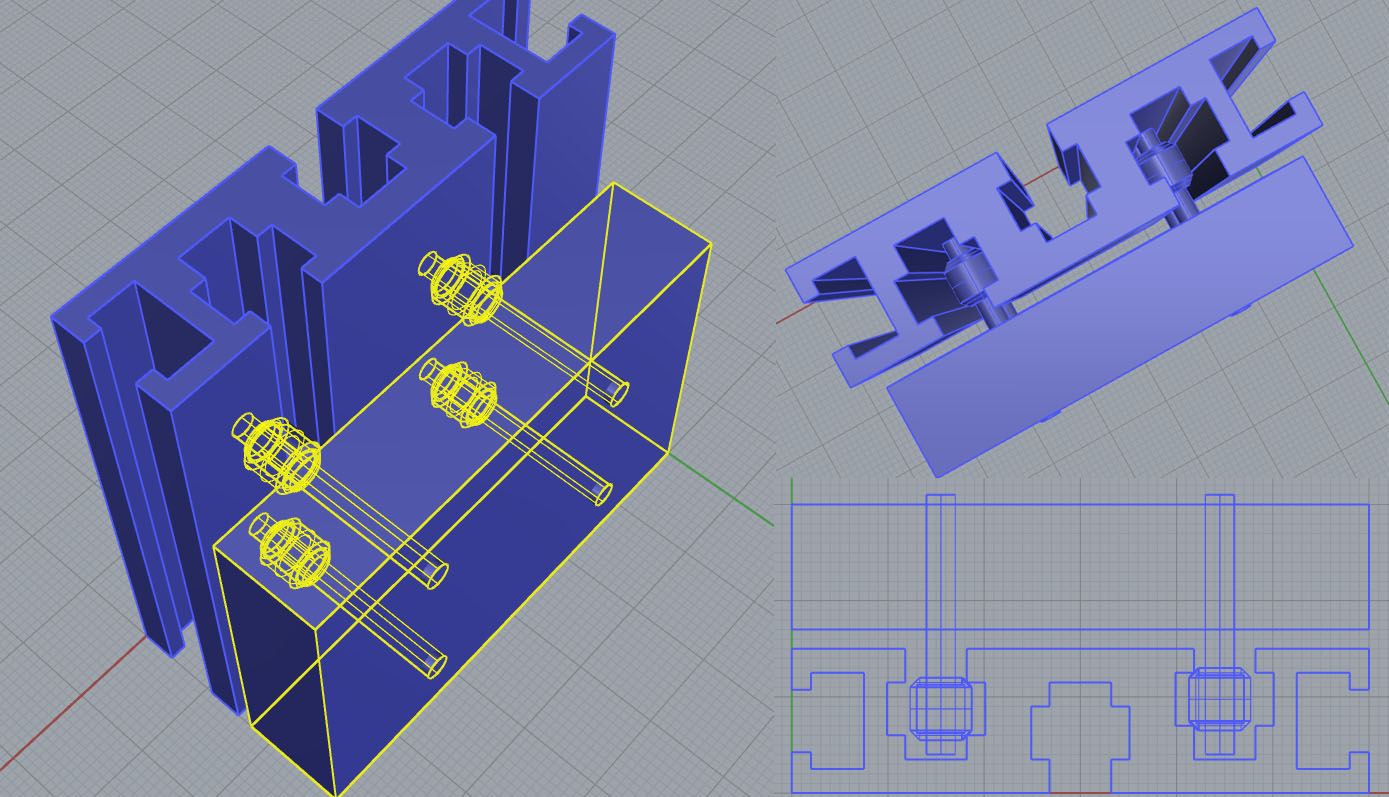

使用四个滑轮放入槽中，和kossel的滑轮方案相同，可惜没有这种滑轮。
2014年10月18日 11点10分 17
Leafage
小轴承应该可以考虑考虑
2014年10月20日 02点10分
cixiyut
回复 zhaoleafage19 :没有这种有倒角的小轴承，而且需要有包胶，否则铝合金是不耐磨的
2014年10月20日 03点10分
3DPDIY
请问型材是1560的吗[呵呵]
2014年10月20日 03点10分
cixiyut
回复 3DPDIY :是的
2014年10月20日 04点10分
level 7
twtuck2004
角铝是3030的吧
2014年10月20日 09点10分 18
cixiyut
是的
2014年10月20日 09点10分
level 7
twtuck2004
请问楼主，固定电机是用多大的角铝？
2014年10月20日 09点10分 19
cixiyut
固定电机使用的是42电机支架，现成的。
2014年10月20日 12点10分
level 8
梦想乡乡长
请问楼主用的什么固件，还有滑块磁石90度安装，打印最大圆时会有影响吗，夹角小会掉吗？
2014年10月21日 05点10分 20
cixiyut
固件是repetier
2014年10月21日 07点10分
梦想乡乡长
回复 cixiyut :malin固件能三轴一起回零吗[笑眼]
2014年10月21日 10点10分
cixiyut
改固件应该可以
2014年10月21日 10点10分
