缩水盈通H61，手工补焊主板元件（直播）
图拉丁吧
全部回复
仅看楼主
level 13
york284 楼主

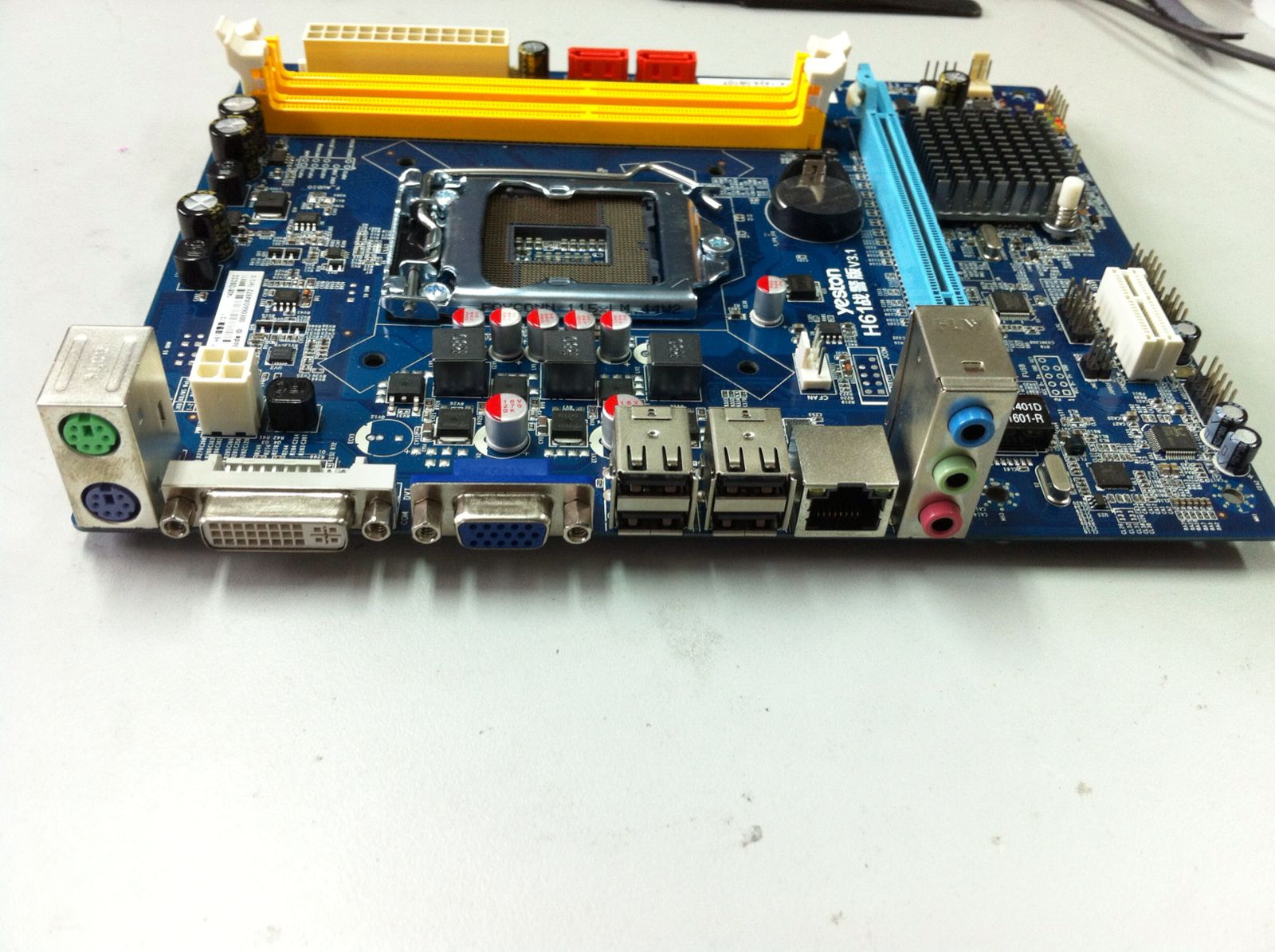

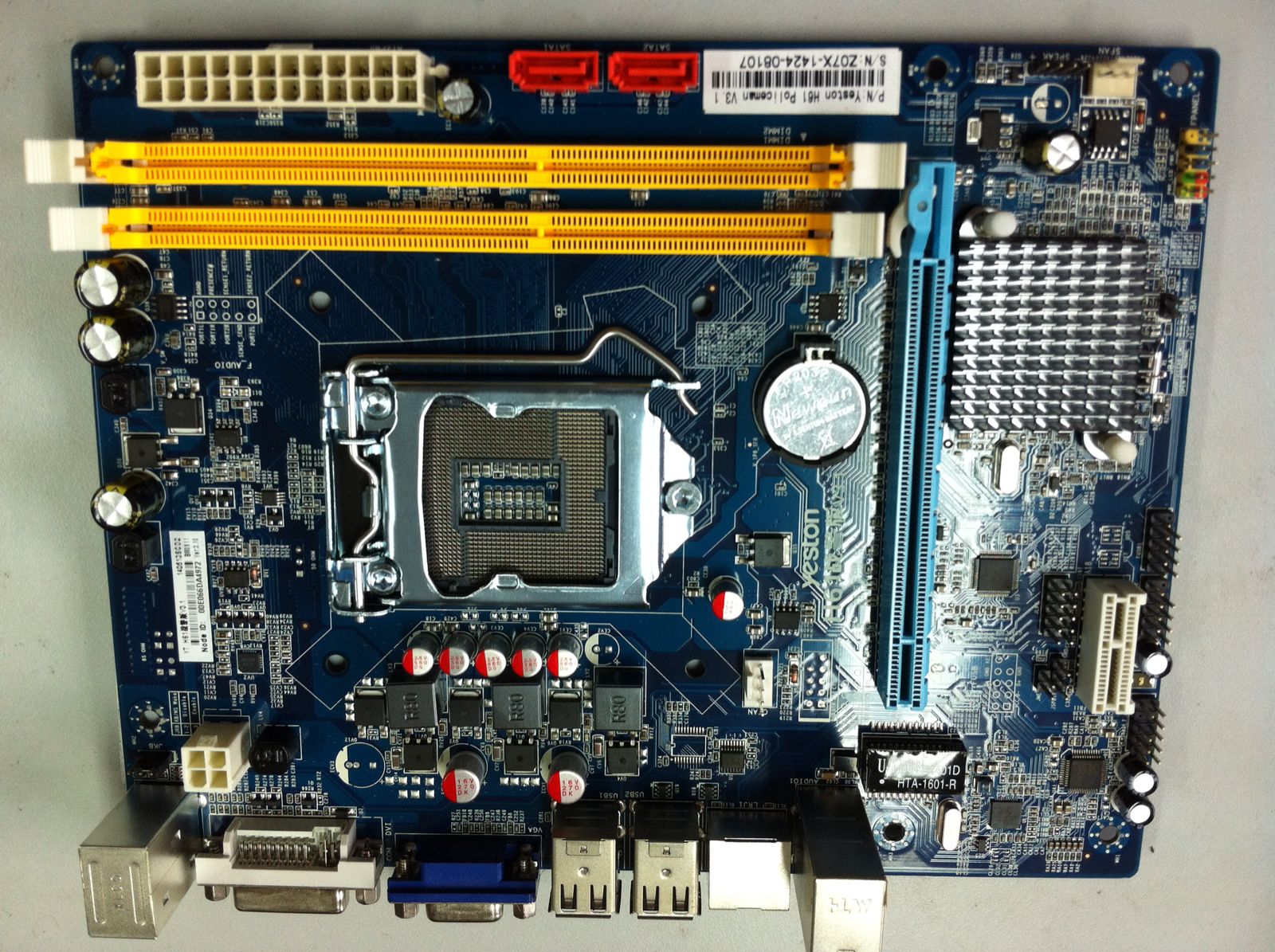

朋友丢了一块H61过来，居然是盈通垃圾H61，因平时调试电路多，经常要用到串口，现在主板对串口因成本原因，一般都是删删删。这烂板果然删了串口，还减了不少电容。我既然自己用，那就打磨下，恢复串口和补下电容。
2014年10月13日 00点10分 1
level 13
未知的ID
帮顶抢个沙发
2014年10月13日 00点10分 2
a997476356
挤挤[太开心]
2014年10月13日 05点10分
贴吧用户_QRPXyK1
给个位置~~
2014年10月14日 09点10分
洛丹伦带孝子🔯
电感数多就满满的心理安全感
2014年10月16日 09点10分
_Ashes
挤挤[太开心]
2014年11月01日 14点11分
level 13
🌜cv-9🌛
刘明。
2014年10月13日 00点10分 3
神鬼189
占个座位！！！[真棒]
2014年10月14日 05点10分
deeeepq
挤挤又不会怀孕
2014年10月14日 16点10分
Mr_Tlhao
回复 deeeepq :太胖了，挤不下
2014年10月16日 02点10分
舞动大雄
再挤一个 再挤一个
2015年01月17日 16点01分
level 14
xbx666😄
直播
2014年10月13日 00点10分 4
Popc◎rn
要火
2014年10月15日 05点10分
贴吧用户_04eSe7M
前排合影[haha][滑稽][胜利]
2014年10月17日 16点10分
babay721
前排留名，精钱刘明
2014年10月20日 07点10分
AN与CDMA
前排合影[haha][滑稽][胜利]
2017年09月26日 08点09分
level 9
a987275997
大神
2014年10月13日 00点10分 5
qq29507712
挤一挤[胜利][滑稽][胜利]
2014年10月17日 18点10分
by_骑驴去看海
不错，还有位置[真棒][真棒][真棒]
2014年10月19日 03点10分
不笑猫丶0
挤挤[胜利][滑稽][胜利]
2014年12月05日 13点12分
level 12
贴吧用户_082eNVZ
诱奸大淫童[真棒]
2014年10月13日 00点10分 6
囧00000000
前排挤挤
2014年10月18日 14点10分
囧00000000
前排挤挤
2014年10月18日 14点10分
比酷猫
我也挤挤
2014年10月25日 06点10分
北半文笔
挤挤
2017年12月29日 03点12分
level 13
haomoving
留名，入了一个缩水版凄惨红，跟楼主货色差不多
2014年10月13日 00点10分 7
囧00000000
前排挤挤
2014年10月18日 14点10分
囧00000000
前排挤挤
2014年10月18日 14点10分
level 13
york284 楼主

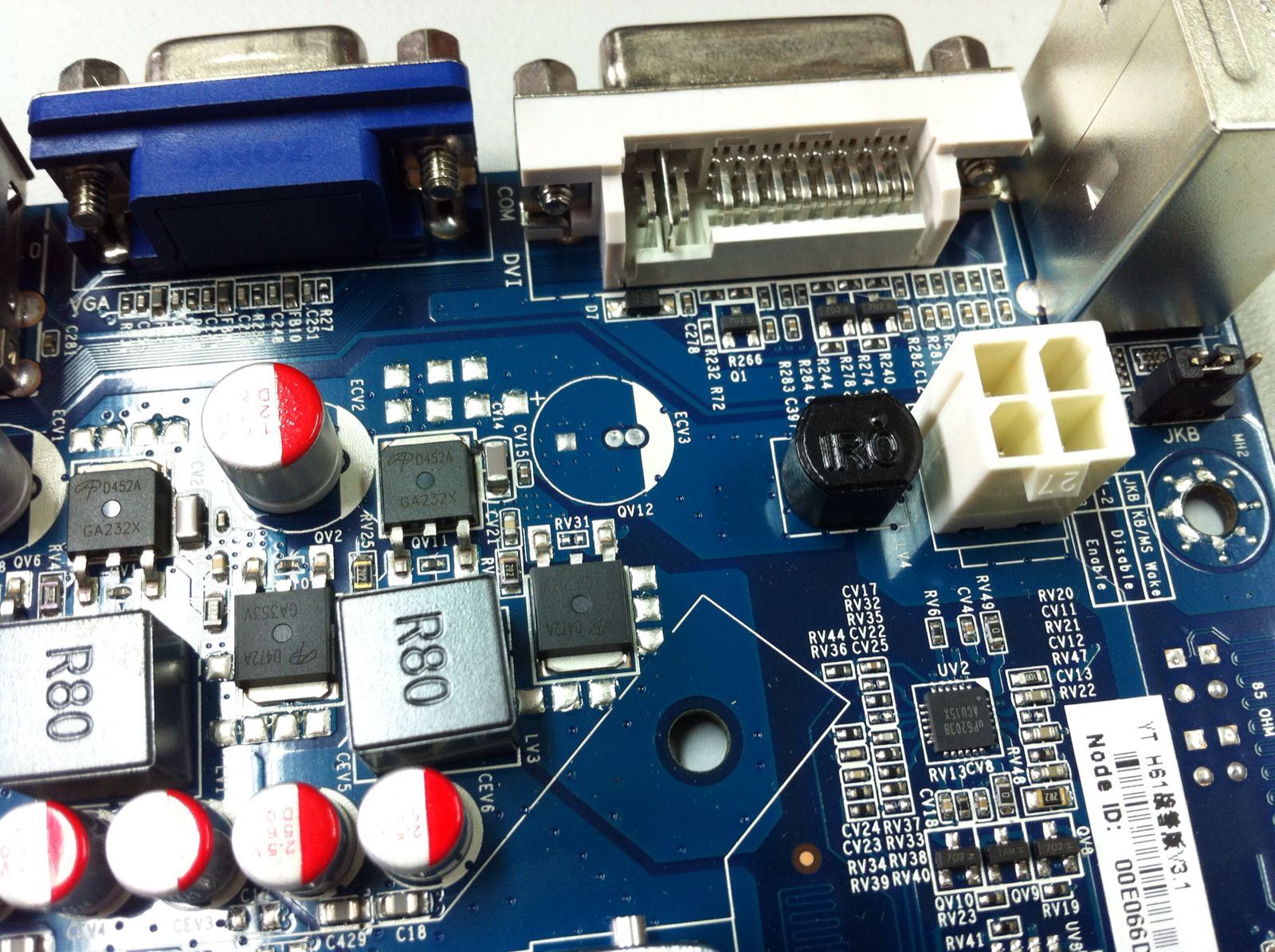

上图看出，cpu供电，显卡副供电，还有南桥供电都把电容缩了，虽然几个电容就几毛钱，但对厂家几十万的出货来讲，这个当然是能省就省了，对用户来说，少个电容滤波其实也没什么，但是要用了垃圾电源，那真的就有什么了
2014年10月13日 00点10分 8
啊各种控啊
盈通好多都缩水，以前入了个P43我还以为电容没了，结果缩水了。。
2014年10月16日 07点10分
啊各种控啊
各种小圈圈
2014年10月16日 07点10分
york284
回复 啊各种控啊 ：缩了好赚钱
2014年10月17日 11点10分
比酷猫
缩水的电容，其实采购员也变相吃了
2014年10月25日 06点10分
level 14
terry156
速度跟
2014年10月13日 00点10分 9
宁_某某
战略马克 小时候一直奇怪～为何李靖那么恨哪吒。。。长大后，突然秒懂了～～哪吒他娘怀了他三年零六个月啊～！！三年零六个月啊～！！
2014年10月21日 23点10分
tioe007
我觉得哪吒恨李靖比较多，还没出娘胎就挨了李靖多少棍子啊。
2014年12月18日 04点12分
骚的年代999
回复 宁_某某 :
2014年12月29日 06点12分
Venus心蝶
回复 tioe007 :[喷]...
2015年01月01日 08点01分
level 12
嘿widow🐴
以前缩水擎的h61我也补过电容
2014年10月13日 00点10分 10
琥珀芯落
我手上还有两个华擎h61，全新的，怎么办？
2014年10月15日 10点10分
嘿widow🐴
回复@琥珀芯落 :不上四核没必要补，够用的
2014年10月15日 10点10分
MMX老机友
回复 琥珀芯落 :福利了
2014年12月30日 01点12分
CN▫TTL☞
福利吧
2015年01月08日 13点01分
level 10
着掉
养肥再看
2014年10月13日 00点10分 11
qx717302
11l没人挤，我来jiq
2015年01月02日 14点01分
AN与CDMA
前排合影[haha][滑稽][胜利]
2017年09月26日 08点09分
level 13
york284 楼主
先补下串口部分，串口RS232原生在南桥，观察板上线路，发现还是预留有串口的，一般都会在主板上预留插针，不过这个烂板连插针都省略了。下图中间丝印的JCOM就是插针焊盘，缩的好
2014年10月13日 00点10分 12
天籁之音music
楼主不会圈图吗 然我们不会电路的怎么看[怒]
2014年10月16日 07点10分
ZHIZAI100
如果有插针的是不是意味着直接就能用[乖]
2014年10月13日 13点10分
york284
回复 ZHIZAI100 ：一般是的，但是也不一定，要看走线是否有断路，比如线路中还有缓冲电阻没有焊的话就不行。
2014年10月13日 13点10分
ZHIZAI100
回复 york284 :谢谢，有问题再请教[太开心]
2014年10月13日 14点10分
level 11
L小宝哥
然后呢？[升起]
2014年10月13日 00点10分 13
🐯虎生薇
B楼挤挤
2015年03月06日 05点03分
add12hg
使劲挤挤[滑稽]
2015年05月03日 10点05分
.蝙蝠侠.
B楼鸡鸡[滑稽]
2016年06月10日 13点06分
level 12
小弟是条龙
马克
2014年10月13日 00点10分 14
我系穷搓高
[滑稽]楼主在70楼晒示波器被肛了，大家快去围观啊！
2015年09月13日 08点09分
葛饰北斋✨
挤挤[滑稽]
2016年03月26日 00点03分
level 14
小熊不爱
v3.1 不缩水才是怪事
2014年10月13日 00点10分 15
我心流浪476
一般都是后期的缩水是吧？但v1.0的又怕有bug
2015年01月17日 10点01分
level 13
york284 楼主
观察JCOM的来源，少了一颗芯片，主板上能看到空焊位U2，一般主板的串口电平转换芯片都是GD75232，检查下管脚和封装大小，果然就是它了
2014年10月13日 00点10分 16
诺记美利达
回复 圣骑士的背影 :别这么说人家，咱们是文明人
2014年10月15日 11点10分
栽花的花开p
吊到飞起
2014年10月16日 11点10分
白浊羽♤
楼主真大神啊
2014年11月06日 10点11分
白浊羽♤
这么小的焊位怎么焊[惊讶]
2014年11月06日 10点11分
level 11
鸟十三
楼主，华擎H61 iCafe 布局上缩掉的USB3.0内置19pin接口能焊上去使用吗？
有第三方USB3.0芯片，方案是和硕的。
2014年10月13日 00点10分 17
york284
可以
2014年10月13日 00点10分
鸟十三
回复 york284 :谢谢，焊上去的那个小东西关键词是什么？这个一般去焊接多少钱？
2014年10月13日 01点10分
york284
回复 鸟十三 ：晚点帮看下
2014年10月13日 01点10分
鸟十三
回复 york284 :有劳楼主，谢谢
2014年10月13日 01点10分
level 13
york284 楼主
总不能为了一颗几毛钱的芯片，去支付6元邮费吧，所以一般是先拆旧板上的。家里的工控板上有8串口用不完，拆一个下来。
2014年10月13日 01点10分 18
诺记美利达
家里，好评，莫非楼主家里就是搞主板印刷的
2014年10月15日 11点10分
mrz3379
[真棒]
2014年10月15日 13点10分
贴吧用户_0EtWMVK
叼飞了
2014年10月23日 09点10分
Jeremy💦
楼主家里有贴片机吗[乖]
2014年12月18日 23点12分
level 15
czlga
快更
2014年10月13日 01点10分 19
level 11
杏花微雨時
动手系列~
2014年10月13日 01点10分 20
